3. УСТАНОВКА И ПОДКЛЮЧЕНИЕ
ВНИМАНИЕ!
Во избежание поражения электрическим током, перед началом работ отключите электропитание.
Всеработы должны проводиться только квалифицированным специалистом.
3.1. Извлеките источник питания из упаковки и убедитесь в отсутствии механических повреждений.
3.2. Убедитесь, что выходной ток, мощность и диапазон выходного напряжения источника соответствуют подключаемой нагрузке.
3.3. Закрепите источник питания в месте установки.
3.4. Подключите нагрузку к выходным клеммам, обозначенным символами «OUTPUT», «+» и «-», строго соблюдая полярность.
3.5. Подключите к входным клеммам, обозначенным символом «INPUT», провода электросети, соблюдая маркировку: «L» (фаза)
и«N» (ноль).
ВНИМАНИЕ!
Сначала подключите светодиоды к выходу источника тока, а затем источник тока к сети ~230 В.
Подключение светодиодов к работающему источнику тока может привести к отказу светодиодов.
Проверьте правильность подключения всех проводов.
Подача напряжения сети ~230 В на выходные клеммы источника тока неминуемо приводит к выходу его из строя.
3.6. Включите электропитание. Допустима небольшая задержка включения источника (до 2 сек.), что является особенностью
работы электронной схемы управления и не является дефектом.
3.7. Дайте поработать источнику 20 минут с подключенной нагрузкой, которую Вы предполагаете использовать.
Источникпитаниядолжен находиться в тех же условиях, как и при последующей эксплуатации.
3.8. Проверьте температуру корпуса источника питания. Максимальная температура корпуса источника в установившемся
режиме не должна превышать +70 ºС. Если температура корпуса выше, необходимо уменьшить нагрузку, обеспечить лучшую
вентиляцию или использовать более мощный источник питания.
3.9. Отключите источник от сети после проверки.
ПРИМЕЧАНИЕ!
Если произошло аварийное выключение источника питания, отключите его от сети, устраните причину, вызвавшую отключение
(короткое замыкание в нагрузке, превышение мощности нагрузки, перегрев), и включите источник питания вновь.
4. ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПОЭКСПЛУАТАЦИИ
ВНИМАНИЕ!
Не допускается использовать источник питания совместно с диммерами (регуляторамиосвещения), включенными
посети~230 В!

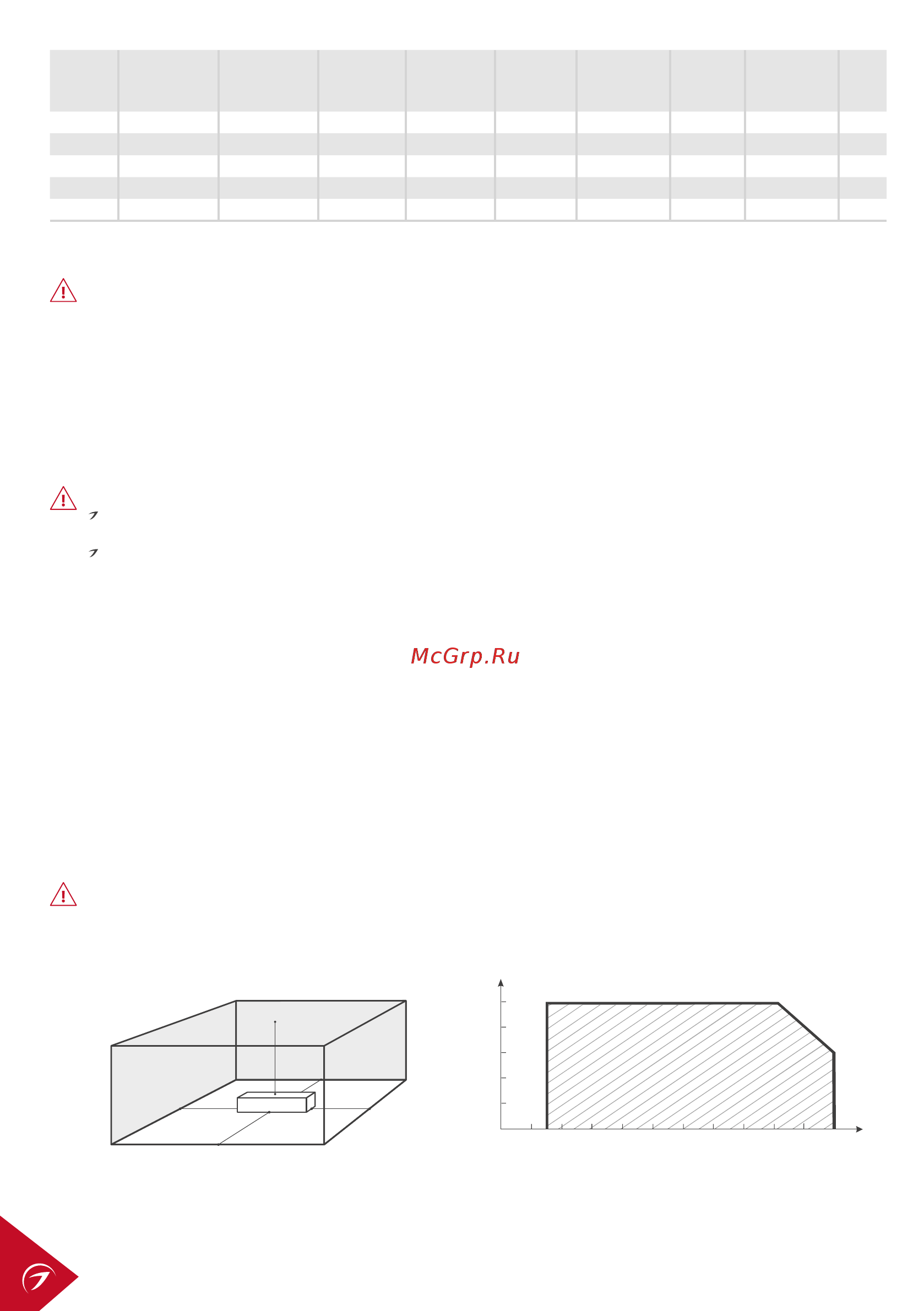

Рис. 2. Максимальная допустимая нагрузка,
% от мощности источника.
Рис. 1. Свободное пространство
вокруг источника.
Нагрузка, %
Температура окружающей среды (ta), °С
706050403020100-10-20-30
0
20
40
60
80
10
0
20 см
20 см
20 см
20 см
Артикул Модель Выходной ток
Диапазон
выходного
напряжения
Ток холодного
старта
(при230 В)
Выходная
мощность
(макс.)
Потребляемый
ток при 230 В
(макс.)
Коэфф.
мощности
Габаритные
размеры
КПД
023460 ARJ-LE58700 DC 700 мА ±5% 40-58 В 25 А 40 Вт 0.25 A ≥0.94 97×43×30 мм 91%
023127 ARJ-LE71700 DC 700 мА ±5% 50-71 В 35 А 50 Вт 0.30 A ≥0.96 122×43×30 мм 89%
023461 ARJ-LE331050 DC 1050 мА ±5% 23-33 В 25 А 35 Вт 0.20 A ≥0.94 97×43×30 мм 90%
023462 ARJ-LE381050A DC 1050 мА ±5% 27-38 В 25 А 40 Вт 0.25 A ≥0.94 97×43×30 мм 90%
023128 ARJ-LE481050 DC 1050 мА ±5% 33-48 В 35 А 50 Вт 0.30 A ≥0.96 122×43×30 мм 88%
