Рис. 15
Рис. 16

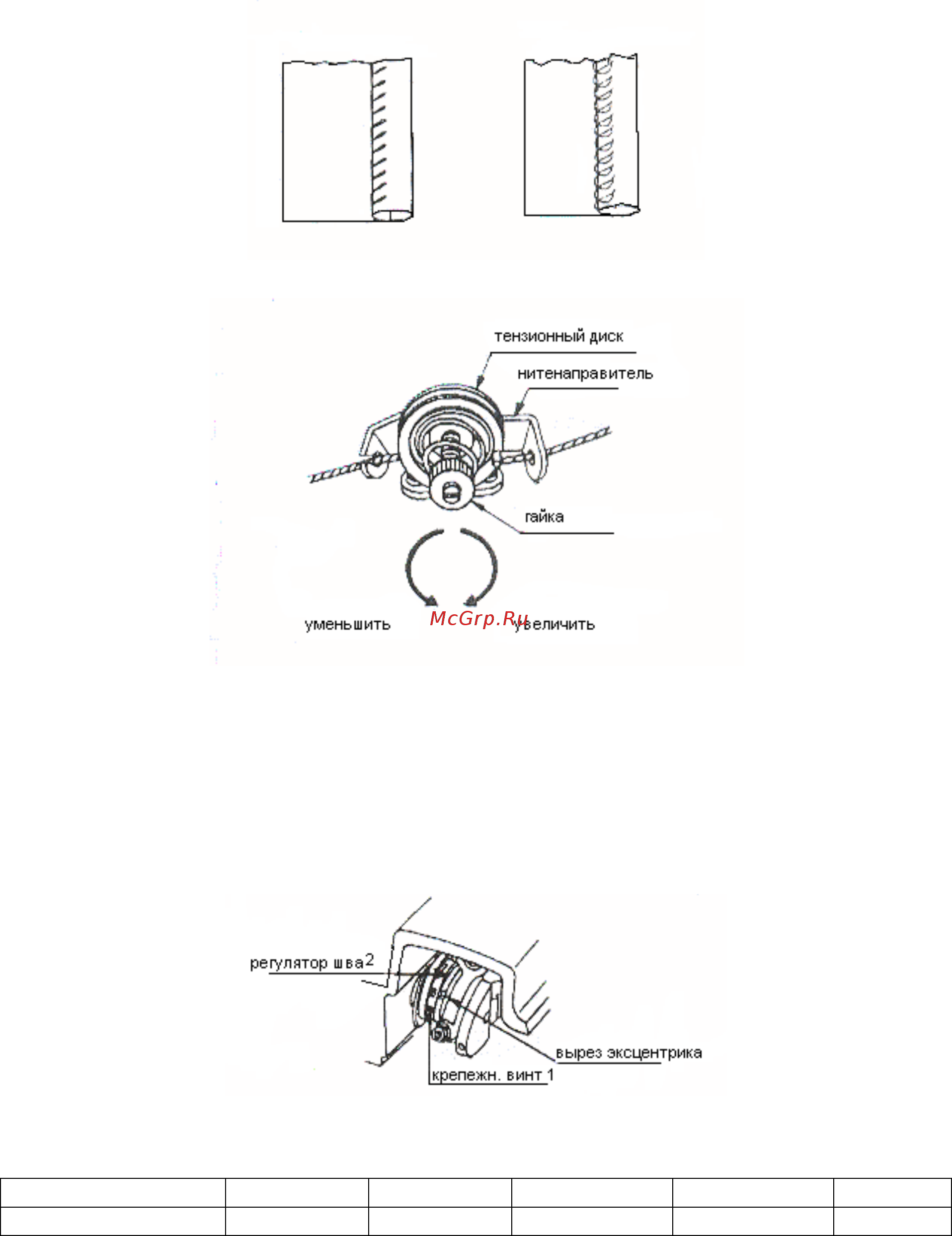

8 Регулировка ширины шва (рис. 17)
Откройте крышку, ослабляя два крепежных винта. Ослабив винты (1) на
регуляторе швов (2), поверните регулятор (2) до нужного номера на счетчике (3) диска.
Затем аккуратно затяните винты (1).
Когда машина распаковывается, номер ширины петли установлен на отметке “6”.
Рис. 17
Каждый номер соответствует ширине шва.
Номер на счетчике
4
5
6
7
8
Ширина петли, мм
4
5
6
7
8
Чтобы лучше подобрать ширину шва, рекомендуется делать пробные строчки на
различных материалах.
9 Регулировка пробивной способности иглы (рис. 18)
Глубина проникновения иглы в материал может регулироваться поворотом
плунжера, расположенного на передней части машины.
