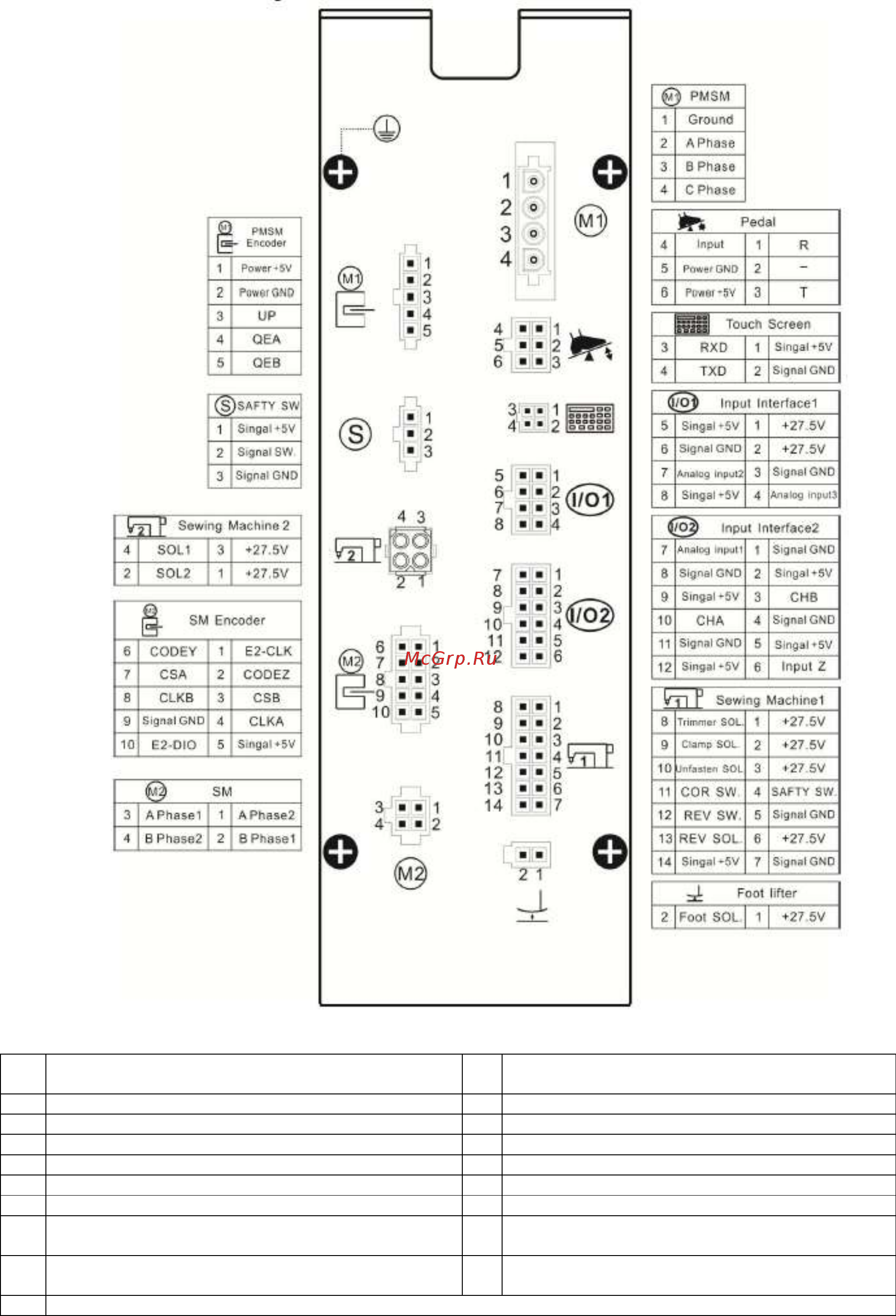

3. Схема подключений
1
Кодовый датчик синхронного двигателя с
постоянными магнитами
2
Питание
3
Защитный выключатель
4
Сигнал
5
Швейная машина 2
6
Кодовый датчик SM
7
Фаза
8
Земля (GND)
9
Педаль
10
Ввод
11
Сенсорный экран
12
Интерфейс ввода 1
13
Аналоговый ввод
14
Ввод Z
15
Соленоид (электромагнитный клапан) механизма
обрезки
16
Соленоид (электромагнитный клапан)
механизма зажима
17
Соленоид (электромагнитный клапан) механизма
расфиксации
18
Механизм подъема прижимной лапки
19
Соленоид (электромагнитный клапан) механизм подъёма прижимной лапки
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
