Typical GC6716MD [6/11] Регулировка синхронизации иглы с вращающимся челноком

нуль. Затем поверните ось натяжения (B) по часовой стрелке, пока пружина (С) не дойдет до желобка втулки

регулировки натяжения, а затем снова поверните ось натяжения (B) наполовину в обратном направлении

(против часовой стрелки). После выполнения регулировки затяните установочный винт (A).

Регулировка хода нитенатягивающей пружины: ослабьте установочный винт (B), поверните ось (C) по

часовой стрелке для увеличения длины хода или поверните ось (C) против часовой стрелки для уменьшения

длины хода после выполнения регулировки. Затяните установочный винт (B).

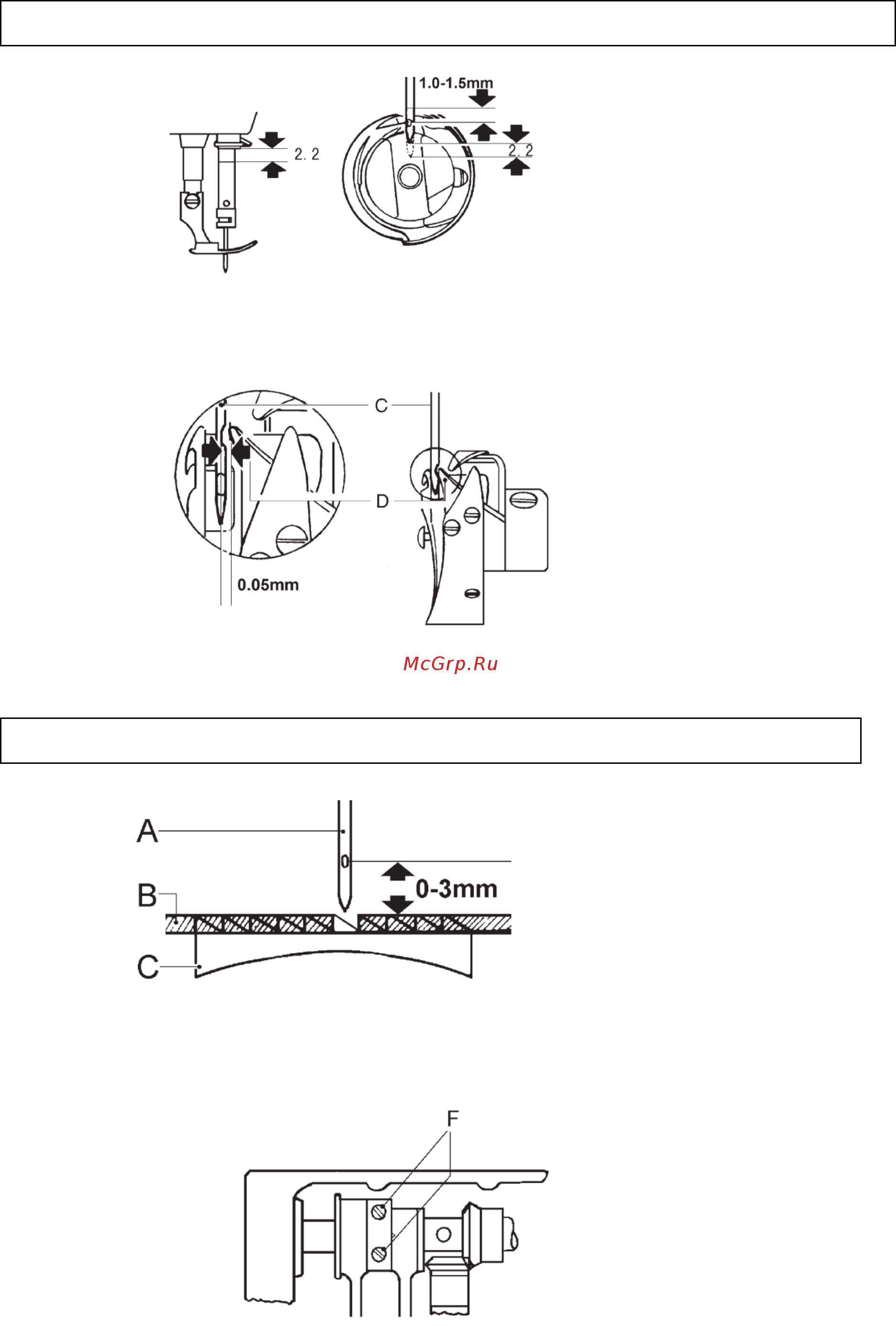

Во время подъема игловодителя из его самого нижнего положения хода на высоту A, точка челнока D

шпульки должен устанавливаться на одном уровне с центральной линией иглы и должен быть на 1.0-1.5 мм

выше верхнего конца ушка иглы.

Зазор между нижним желобком иглы и головкой челнока должен быть 0,05 мм.

Для регулировки положения транспортера (С), вначале открутите два установочных винта (F) и проверните по

кругу маховик вручную. Когда игла (A) достигнет поверхности игольной пластинки (B), верхняя часть

транспортера (C) должна установиться на одном уровне с поверхностью игольной пластинки.

12. РЕГУЛИРОВКА СИНХРОНИЗАЦИИ ИГЛЫ С ВРАЩАЮЩИМСЯ ЧЕЛНОКОМ

13. РЕГУЛИРОВКА ПОЛОЖЕНИЯ ТРАНСПОРТЕРА И ИГЛЫ
