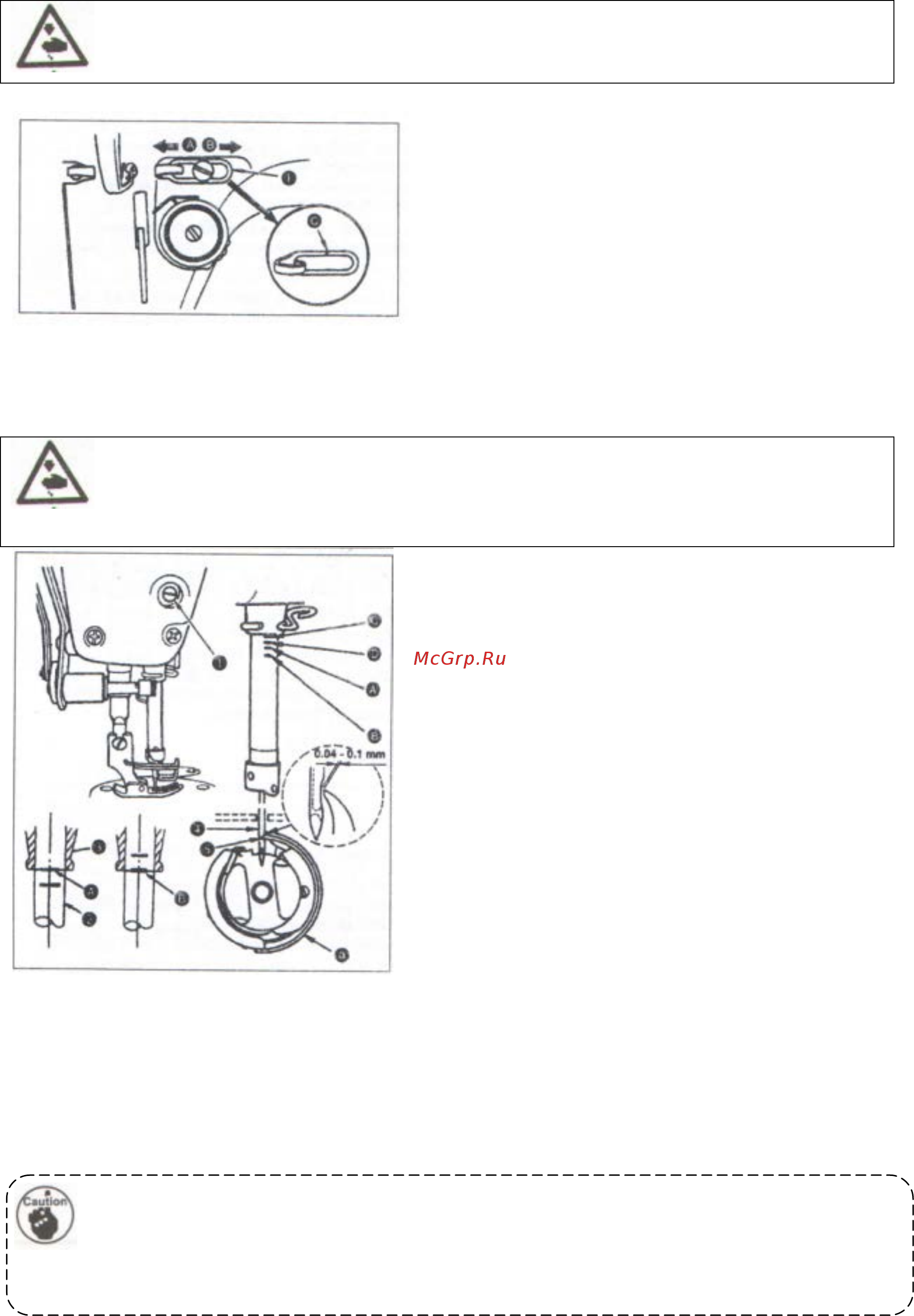

17. РЕГУЛИРОВАНИЕ ХОДА НИТЕПРИТЯГИВАТЕЛЯ

ВНИМАНИЕ!

Выключите питание машины перед началом работы с целью предотвращения

происшествий, которые могут быть вызваны внезапным пуском машины.

1) При шитье тяжелых материалов, переместите

направляющую нити 1 влево (в направлении A),

чтобы увеличить длину нити, которая тянется

нитепритягивателем.

2) При шитье легких материалов, переместите

направляющую нити 1 вправо (в направлении B),

чтобы уменьшить длину нити, которая тянется

нитепритягивателем.

3) Обычно, направляющая нити 1 позиционируется таким образом, что маркерная линия C

проходит через центр винта.

18. РЕГУЛИРОВАНИЕ ВРЕМЕННОГО ОТНОШЕНИЯ “ИГЛА-КРЮЧОК”

ВНИМАНИЕ!

Выключите питание машины перед началом работы с целью предотвращения

травм, которые могут быть вызваны внезапным пуском машины, и убедитесь,

что двигатель полностью остановился.

(1) Отрегулируйте интервал между иголкой и

крючком следующим образом:

1) Поверните маховик, чтобы переместить игольный

стержень в самое низкое положение его хода, и

ослабьте винт 1.

(Регулирование высоты игольного стрежня)

2) В случае иглы DB: совместите маркерную линию

A на игольном стержне 2 с нижним концом нижней

втулки игольного стержня 3 и затяните винт 1.

В случае иглы DA: совместите маркерную линию C

на игольном стержне 2 с нижним концом нижней

втулки игольного стержня 3 и затяните винт 1.

(Регулирование положения крючка a)

3) В случае иглы DB. Ослабьте три установочных

винта на крючке, поверните маховик и совместите

маркерную линию B (на поднимающимся игольном

стержне) с нижним концом нижней втулки игольного стержня 3.

В случае иглы DA. Ослабьте три установочных винта на крючке, поверните маховик и

совместите маркерную линию D (на поднимающимся игольном стержне) с нижним концом

нижней втулки игольного стержня 3.

4) После выполнения настроек указанных в предыдущих шагах, совместите острие крючка 5 с

центром иглы 4. Создайте зазор 0.04 – 0.1 мм (справочное значение) между иглой и крючком и

надежно затяните установочные винты на крючке.

Если зазор между острием крючка и иглой меньше указанного значения, то острие

крючка будет повреждено. Если зазор больше, то будут пропускаться стежки.
