Arlight ARJ-30-PFC-TRIAC-A Инструкция по эксплуатации онлайн
1. ОСНОВНЫЕ СВЕДЕНИЯ
1.1. Источник питания серии ARJ-PFC-TRIAC-A предназначен для преобразования переменного напряжения электрической сети в постоянный
стабилизированный ток.
1.2. Применяется для питания мощных светодиодов, светодиодных светильников и других устройств, требующих питания фиксированным током.
1.3. Позволяет менять яркость источника света при помощи стандартного светорегулятора (TRIAC).
1.4. Может использоваться для замены стандартного драйвера, поставляемого в комплекте со светильником, при необходимости диммирования.
1.5. Встроенный корректор коэффициента мощности.
1.6. Высокая стабильность выходного тока.
1.7. Защита от перегрузки и короткого замыкания.
1.8. Подключение проводов при помощи зажимных клемм облегчает монтаж.
1.9. Небольшие размер и вес.
1.10. Предназначен для эксплуатации внутри помещений.
1.11. Проверка 100% изделий на заводе в условиях максимальной температуры и при максимальной нагрузке.
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Общие характеристики для серии
2.2. Характеристики по моделям
3. УСТАНОВКА И ПОДКЛЮЧЕНИЕ
ВНИМАНИЕ!
Во избежание поражения электрическим током, перед началом работ отключите электропитание. Всеработы должны проводиться
только квалифицированным специалистом.

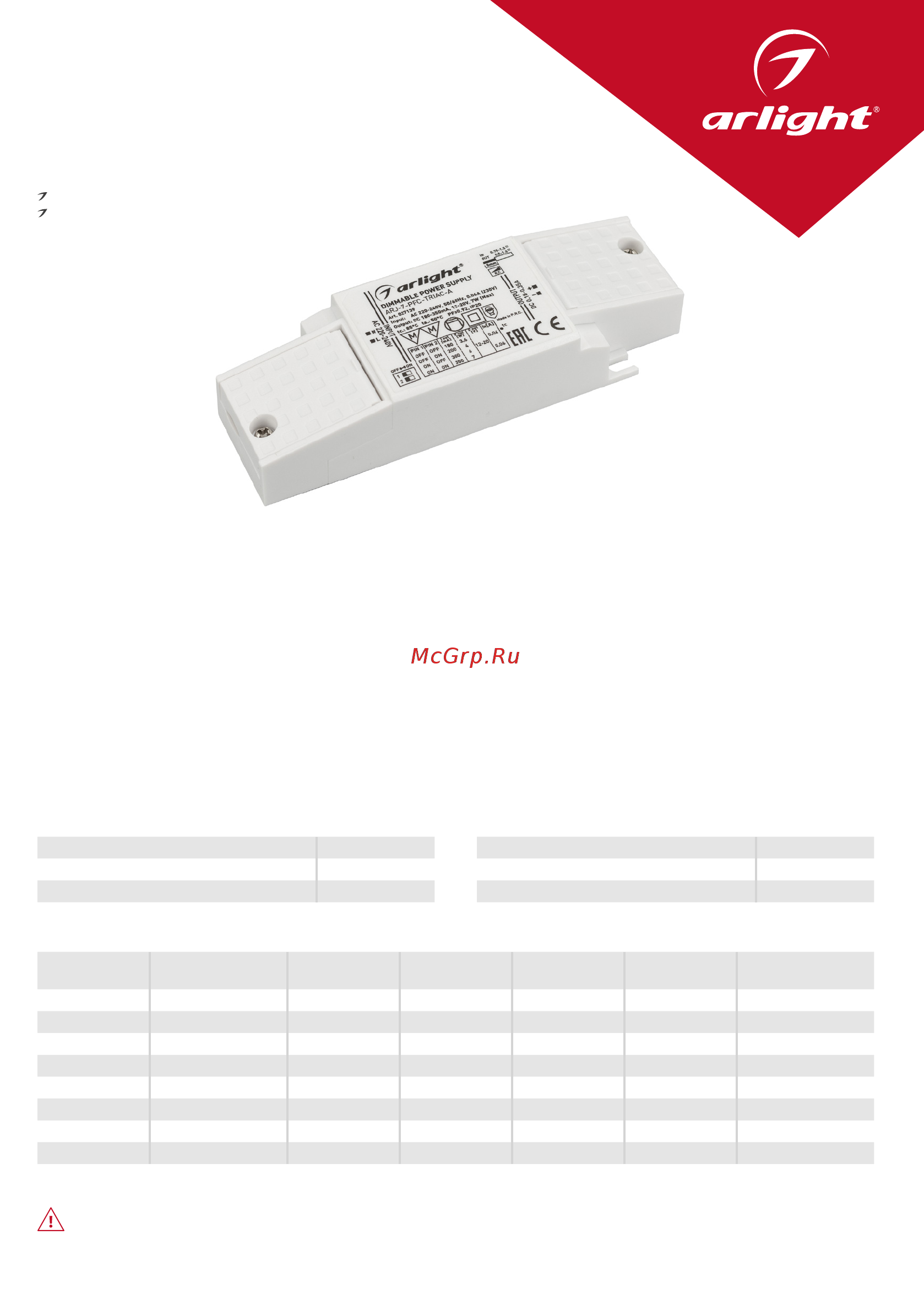

Техническое описание,
инструкция по эксплуатации
ИСТОЧНИКИ ТОКА
СЕРИИ ARJPFCTRIACA
Диммируемые, управление TRIAC
С корректором коэффициента мощности
Входное напряжение AC 220-240 В
Частота питающей сети 50/60 Гц
КПД ≥87%
Коэффициент мощности ≥0.92
Степень пылевлагозащиты IP20
Температура окружающей среды* -20… +50 °С
Артикул Модель
Выходной ток
(макс.)
Выходное
напряжение
Выходная мощность
(макс.)
Потребляемый ток
при 230 В(макс.)
Габаритные размеры
027139 ARJ-7-PFC-TRIAC-A 180-350 мА DC 12-20 В 7 Вт 0.06 А 122×41×23 мм
028779 ARJ-10-PFC-TRIAC-A 180-270 мА DC 26-38 В 10 Вт 0.08 А 122×41×23 мм
026042 ARJ-10-PFC-TRIAC-A 200-350 мА DC 16-29 В 10 Вт 0.08 А 122×41×23 мм
026046 ARJ-15-PFC-TRIAC-A 200-350 мА DC 26-42 В 15 Вт 0.10 А 122×41×23 мм
026048 ARJ-20-PFC-TRIAC-A 350-500 мА DC 26-38 В 19 Вт 0.15 А 138×44×30 мм
028186 ARJ-20-PFC-TRIAC-A 500-700 мА DC 15-28 В 19.6 Вт 0.15 А 138×44×30 мм
026052 ARJ-30-PFC-TRIAC-A 500-700 мА DC 26-42 В 30 Вт 0.16 А 138×44×30 мм
026058 ARJ-36-PFC-TRIAC-A 500-700 мА DC 30-52 В 36 Вт 0.22 А 138×44×30 мм
*Без возникновения условий конденсации влаги.
Содержание
- Внимание во избежание поражения электрическим током перед началом работ отключите электропитание все работы должны проводиться только квалифицированным специалистом 1
- Диммируемые управление triac с корректором коэффициента мощности 1
- Источник питания серии arj pfc triac a предназначен для преобразования переменного напряжения электрической сети в постоянный стабилизированный ток 1 применяется для питания мощных светодиодов светодиодных светильников и других устройств требующих питания фиксированным током 1 позволяет менять яркость источника света при помощи стандартного светорегулятора triac 1 может использоваться для замены стандартного драйвера поставляемого в комплекте со светильником при необходимости диммирования 1 встроенный корректор коэффициента мощности 1 высокая стабильность выходного тока 1 защита от перегрузки и короткого замыкания 1 подключение проводов при помощи зажимных клемм облегчает монтаж 1 небольшие размер и вес 1 0 предназначен для эксплуатации внутри помещений 1 1 проверка 100 изделий на заводе в условиях максимальной температуры и при максимальной нагрузке 1
- Источники тока серии arj pfc triac a 1
- Общие характеристики для серии 1
- Основные сведения 1
- Основные технические характеристики 1
- Техническое описание инструкция по эксплуатации 1
- Установка и подключение 1
- Характеристики по моделям 1
- 230 в 2
- Dimmable power supply 2
- Включите электропитание допустима небольшая задержка включения источника до 2 сек что является особенностью работы электронной схемы управления и не является дефектом 3 дайте поработать источнику 60 минут с подключенной нагрузкой которую вы предполагаете использовать источник питания должен находиться в тех же условиях как и при последующей эксплуатации 3 0 проверьте температуру корпуса источника питания максимальная температура корпуса в установившемся режиме не должна превышать 85 c если температура выше необходимо уменьшить нагрузку обеспечить лучшую вентиляцию или использовать более мощный источник питания 3 1 отключите источник от сети после проверки 3 2 особенности использования функции диммирования для регулировки яркости используется симисторный светорегулятор предпочтительно использовать светорегулятор предназначенный для электронных балластов на корпусе такого светорегулятора обычно есть буквы r c обозначающие тип нагрузки активная или емкостная соответственно где необходимо 2
- Внимание внимание не допускается подключение светильника к работающему драйверу это может привести к отказу светильника 2
- Внимание внимание подача напряжения сети 230 в на выходные клеммы источника тока неминуемо приводит к выходу его из строя 2
- Закрепите источник питания в месте установки 3 подключите нагрузку к выходным клеммам обозначенным символами и строго соблюдая полярность 2
- Извлеките источник питания из упаковки и убедитесь в отсутствии механических повреждений 3 убедитесь что выходной ток мощность и диапазон выходного напряжения источника соответствуют подключаемой нагрузке установите необходимое значение выходного тока с помощью dip переключателя 2
- Подключите к входным клеммам обозначенным символами l фаза и n ноль провода электросети соблюдая маркировку 3 проверьте правильность подключения всех проводов 2
- Рекомендуется использование драйверов данной серии с настенными встраиваемыми диммерами типа rc для емкостной нагрузки trailing edge примеры совместимых настенных диммеров и количество драйверов подключаемых к одному диммеру приведены в таблице 2
- 20 10 0 10 20 30 40 50 3
- Нагрузка 3
- Не устанавливайте источник питания вблизи нагревательных приборов или горячих поверхностей 4 при использовании в системе нескольких источников питания не устанавливайте их вплотную друг к другу 4 не располагайте источник питания вплотную к нагрузке или на ней 4 не допускайте попадания воды грязи и мелких предметов внутрь источника а также образования конденсата 4 не соединяйте выходы двух и более источников питания 4 при выборе места установки источника предусмотрите возможность обслуживания не устанавливайте источник в местах доступ к которым будет впоследствии невозможен 4 0 возможные неисправности и методы их устранения 3
- Обязательные требования и рекомендации по эксплуатации 3
- Оптимальная регулировка яркости выполняется в том случае когда драйвер нагружен примерно на 80 напряжение на выходе 80 от максимального при меньшей нагрузке драйвера диапазон регулировки может быть неполным если при работе проявляются нежелательные эффекты такие как мерцание светодиодов шум источника тока нелинейная регулировка свечения используйте светорегулятор другой модели или производителя 3
- Рис 2 максимальная допустимая нагрузка от мощности источника рис 1 свободное пространство вокруг источника 3
- Соблюдайте условия эксплуатации оборудования только внутри помещений температура окружающего воздуха от 20 до 50 с относительная влажность воздуха не более 90 при 20 c без конденсации влаги отсутствие в воздухе паров и примесей агрессивных веществ кислот щелочей и пр 4 для естественной вентиляции обеспечьте не менее 20 см свободного пространства вокруг источника питания как изображено на рисунке 2 при невозможности обеспечить свободное пространство используйте принудительную вентиляцию 4 не нагружайте источник питания более 80 от его максимальной мощности учитывайте что с повышением температуры окружающей среды максимальная мощность источника питания снижается см график зависимости на рисунке 3 3
- Температура окружающей среды ta с 3
