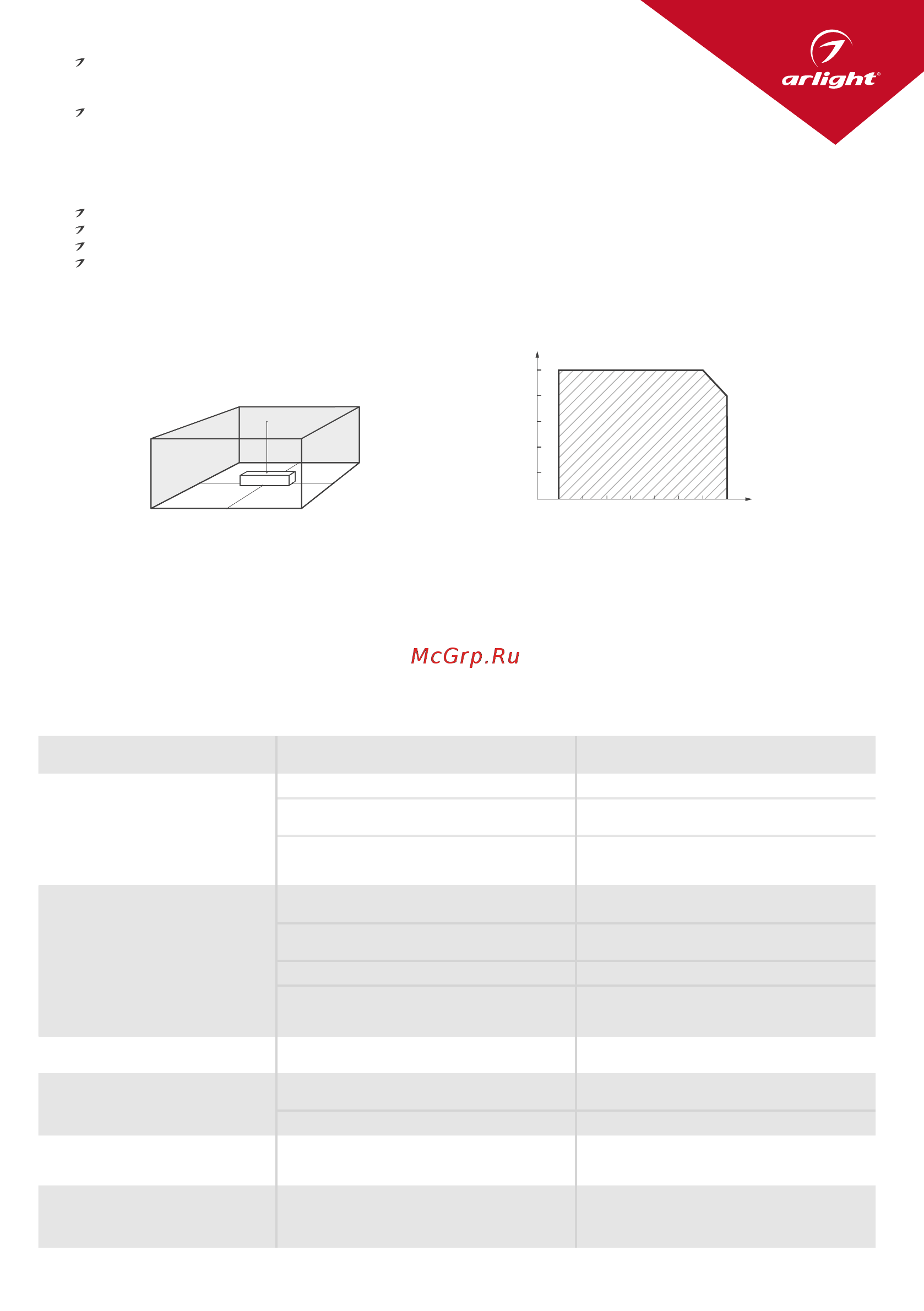

Arlight ARJ-30-PFC-TRIAC-A [3/3] Обязательные требования и рекомендации по эксплуатации
![Arlight ARJ-30-PFC-TRIAC-A [3/3] Обязательные требования и рекомендации по эксплуатации](/views2/1513081/page3/bg3.png)
Оптимальная регулировка яркости выполняется в том случае, когда драйвер нагружен примерно
на 80%(напряжение на выходе 80%отмаксимального). При меньшей нагрузке драйвера диапазон
регулировки может быть неполным.
Если при работе проявляются нежелательные эффекты, такие как мерцание светодиодов, шум источника тока,
нелинейная регулировка свечения, используйте светорегулятор другой модели или производителя.
4. ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПОЭКСПЛУАТАЦИИ
4.1. Соблюдайте условия эксплуатации оборудования:
только внутри помещений;
температура окружающего воздуха от -20 до +50 °С;
относительная влажность воздуха не более 90% при +20 °C, без конденсации влаги;
отсутствие в воздухе паров и примесей агрессивных веществ (кислот, щелочей и пр.).
4.2. Для естественной вентиляции обеспечьте не менее 20 см свободного пространства вокруг источника питания, как изображено на Рисунке 2.
При невозможности обеспечить свободное пространство используйте принудительную вентиляцию.
4.3. Не нагружайте источник питания более 80% от его максимальной мощности. Учитывайте, что с повышением температуры окружающей
среды максимальная мощность источника питания снижается, см. график зависимости на Рисунке 3.
4.4. Не устанавливайте источник питания вблизи нагревательных приборов или горячих поверхностей.
4.5. При использовании в системе нескольких источников питания не устанавливайте их вплотную друг к другу.
4.6. Не располагайте источник питания вплотную к нагрузке или на ней.
4.7. Не допускайте попадания воды, грязи и мелких предметов внутрь источника, а также образования конденсата.
4.8. Не соединяйте выходы двух и более источников питания.
4.9. При выборе места установки источника предусмотрите возможность обслуживания. Не устанавливайте источник в местах, доступ
ккоторым будет впоследствии невозможен.
4.10. Возможные неисправности и методы их устранения:
Рис. 2. Максимальная допустимая нагрузка,
% от мощности источника.
Рис. 1. Свободное пространство
вокруг источника.
Нагрузка, %
Температура окружающей среды (ta), °С
-20 -10 0 10 20 30 40 50
100
80
60
40
20
0
20 см
20 см
20 см
20 см
Неисправность Причина Метод устранения
Источник не включается
Нет контакта в соединениях Проверьте все подключения
Перепутаны вход и выход
В результате такого подключения источник тока
выходит из строя. Замените источник
Неправильная полярность подключения нагрузки
Подключите нагрузку, соблюдая полярность.
Еслипроблема не решена, значит, светодиоды вышли
из строя. Замените светодиоды
Самопроизвольное периодическое
включение и выключение
Вы пытаетесь подключить источник тока к устройству,
которое необходимо питать от источника напряжения
Замените источник тока на источник напряжения,
подходящий по параметрам
Превышена максимально допустимая мощность
нагрузки
Уменьшите нагрузку или замените источник тока
наболее мощный
В нагрузке прису тствует короткое замыкание (КЗ) Внимательно проверьте все цепи на отсутствие КЗ
Падение напряжения на светодиодах ниже
минимального выходного напряжения источника
Увеличьте количество подсоединенных светодиодов
или замените источник тока на подходящий
дляподключаемых светодиодов
Отсутствует, слабое или чрезмерно яркое
свечение светодиодов
Неправильно подобран источник тока
Замените источник тока на подходящий
дляподключаемых светодиодов
Температура корпуса более +85 °С
Превышена максимально допустимая мощность
нагрузки
Уменьшите нагрузку или замените источник на более
мощный
Недостаточное пространство дляотвода тепла Проверьте температуру среды, обеспечьте вентиляцию
Ток на выходе источника нестабилен
или не соответствует номинальному
значению
Электронная схема стабилизации тока источника
неисправна
Не пытайтесь самостоятельно установить причину.
Передайте источник для проверки в сервисный центр
При работе со светорегулятором
проявляется мерцание светодиодов,
шум источника тока или нелинейная
регулировка яркости
Неправильно подобран светорегулятор
Используйте светорегулятор другой модели
илипроизводителя
