Pentax EC-2990Li [28/32] Влажный тест этап ii

- 28 -

3) Создайте давление в эндоскопе с помощью ручной груши, пока индикатор на шкале не окажется в

ЗЕЛЕНОЙ зоне.

НЕ нагнетайте давление до перехода стрелки из ЗЕЛЕНОЙ зоны в КРАСНУЮ, так как это может

привести к серьезному повреждению эндоскопа.

ПРИМЕЧАНИЕ:

Во время процедуры проверки герметичности вводимую трубку эндоскопа нужно изгибать в разных

направлениях, а дистальную изгибаемую часть нужно полностью согнуть во всех направлениях для

подтверждения отсутствия утечки.

4) Следите за давлением и убедитесь, что стрелка остается в ЗЕЛЕНОЙ зоне. Если давление быстро

уменьшается и стрелка уходит из ЗЕЛЕНОЙ зоны, это признак значительной утечки.

ПРИМЕЧАНИЕ:

Убедитесь, что клапан сброса давления на рукоятке течеискателя затянут.

НЕ ПОГРУЖАЙТЕ инструмент полностью, если стрелка не остается в ЗЕЛЕНОЙ зоне. Свяжитесь с

сервисным центром ПЕНТАКС.

ВЛАЖНЫЙ ТЕСТ, ЭТАП II

После подтверждения отсутствия какой-либо значительной утечки на I этапе проверки эндоскопы

ПЕНТАКС можно погружать в жидкость для проверки на утрату целостности герметичных конструкций.

ВНИМАНИЕ:

ПЕРЕД ПОГРУЖЕНИЕМ:

Убедитесь, что колпачок для погружения PVE коннектора надежно закреплен НА электрических

контактах.

1) После надежного прикрепления течеискателя к эндоскопу, нагнетания воздуха до перехода стрелки в

ЗЕЛЕНУЮ зону и надежного закрепления колпачка для погружения PVE коннектора над

электрическими контактами PVE коннектора эндоскоп со ВСЕМИ снятыми клапанами и снятым

уплотнителем входного отверстия можно полностью погрузить в чистую воду.

ПРИМЕЧАНИЕ:

Погружать следует только коннектор течеискателя и небольшую часть его трубки. НИКОГДА не

погружайте течеискатель полностью.

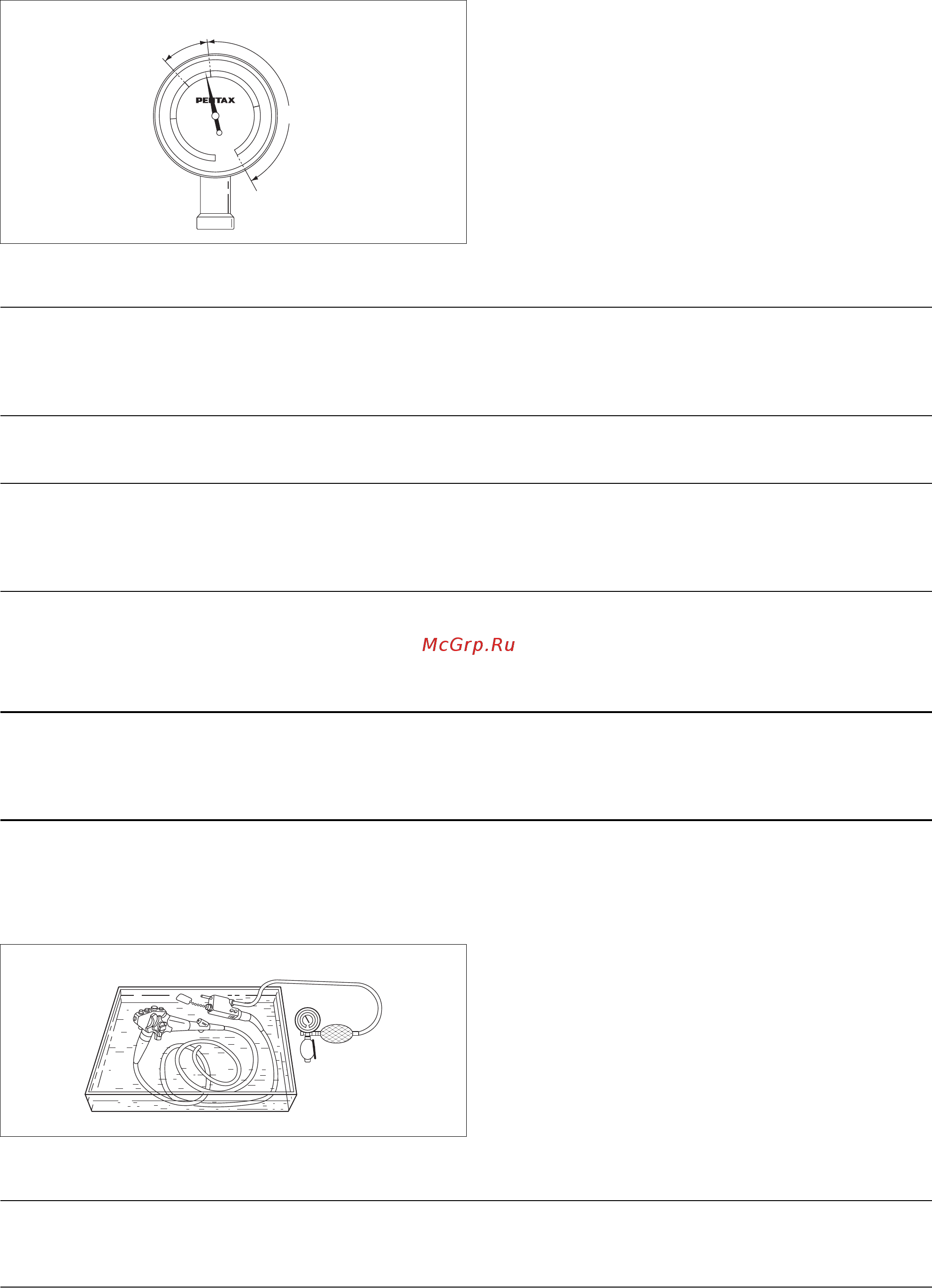

(1) Зеленая зона

(2) Красная зона

Рисунок 27

Рисунок 28

LEKAGE TESTER

SHA-P2

kPa

9.8

19.6

29.4

39.2

(1)

(2)
