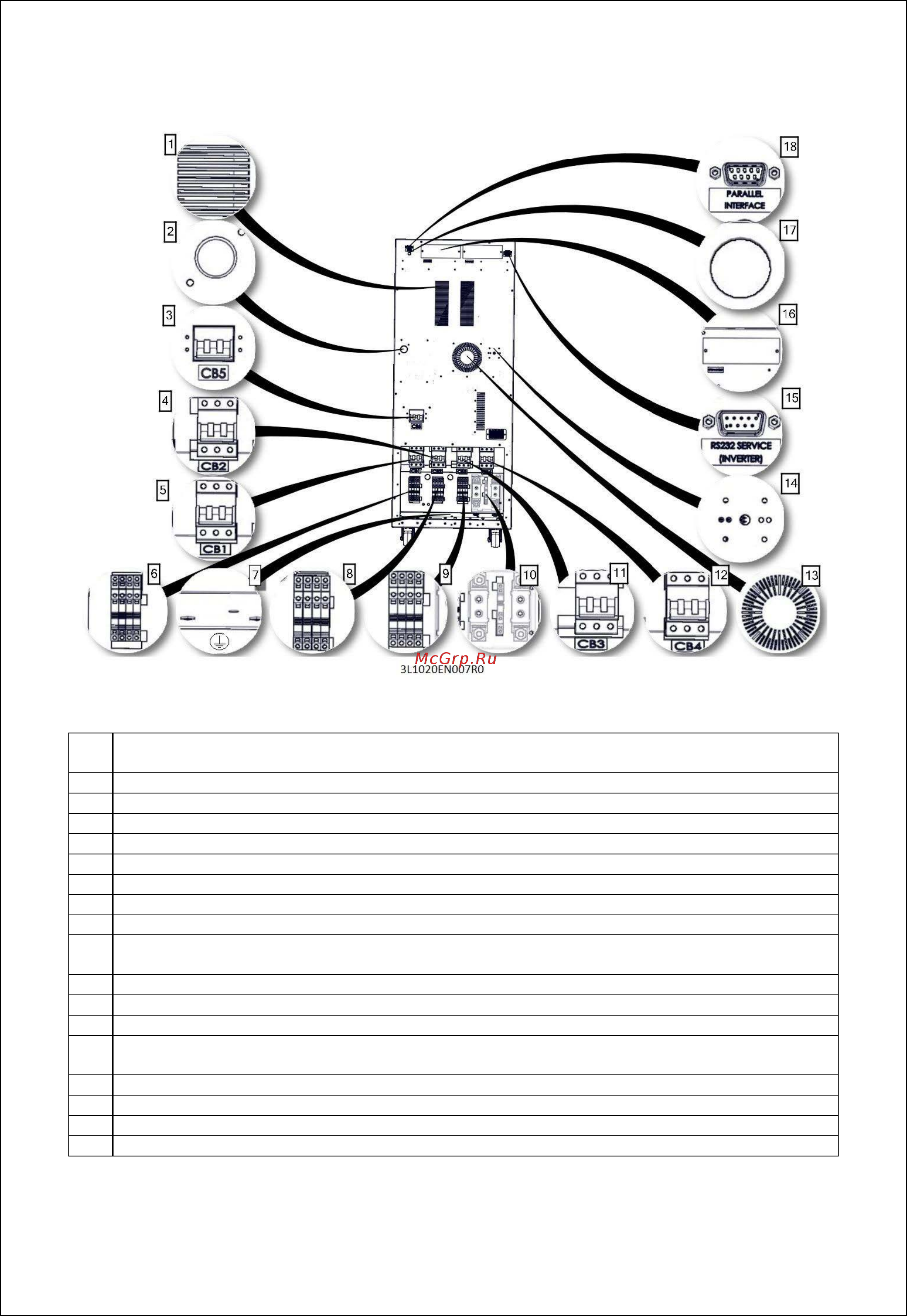

СЕРИЯ LEVELUPS 30 – 40 кВА ОПИСАНИЕ СИСТЕМЫ
Вид сзади
1
Вентиляционная решетка выброса воздуха (охлаждение Выпрямителя, инвертора и
зарядного устройства)
2
Кнопка предзаряда шины постоянного тока SW1
3
Опциональный автоматический выключатель отдельного байпасного входа СВ5
4
Автоматический выключатель механического байпаса СВ2
5
Входной автоматический выключатель СВ1
6
Клеммы подключения к сети
7
Клеммы заземления
8
Клеммы подключения входа байпасной линии
9
Клеммы подключения выходного кабеля нагрузки
10
Быстродействующие предохранители аккумуляторов и соединительные клеммы
подключения АКБ
11
Выходной автоматический выключатель СВ3
12
Автоматический выключатель АКБ СВ4
13
Вентиляционная решетка охлаждения электронного байпаса
14
Опциональный Переключатель режима «холодный старт» (запуск ИБП от АКБ, без внешней
сети)
15
Сервисный порт RS232
16
Слот для опциональных интерфейсных карт
17
Порт для подключения температурного датчика внешних АКБ
18
Сервисный порт для параллельного подключения ИБП
9
AG-SD-89 Дата Публикации:17.02.2015 Версия No:1 Дата Версии:25.01.2017
