СЕРИЯ LEVELUPS 250 - 300 - 400 – 500 кВА УСТАНОВКА

При параллельной работе, входы ИБП питаются с общего ввода, а выходы каждого ИБП

объединены на общем выходе пофазно. При этом каждый ИБП имеет свой собственный

массив аккумуляторов. Один аккумуляторный массив не может использоваться

несколькими ИБП одновременно.

При размещении ИБП на площадке при работе в параллель необходимо учитывать

следующее:

 Параллельно подключаемые ИБП должны быть одной серии и мощности.

 ИБП должны иметь одинаковые версии программного обеспечения, при

различающихся версиях ПО необходимо обновить и привести к одной версии.

 ИБП должны быть размещены в непосредственной близости друг к другу. (длина

кабеля параллельной работы идущего в комплекте с ИБП 110 cм)

 Каждый ИБП должен быть подключен к заземляющему контуру индивидуально.

 Входы и выходы всех ИБП должны быть объединены в щитах распределения

пофазно (U1-U2-…-UN), (V1-V2-…-VN), (W1-W2-…-WN).

 Каждый ИБП должен быть подключен к индивидуальному батарейному массиву,

работа нескольких ИБП с общей батареей не допускается.

 Для равномерного распределения (деления) нагрузки между ИБП, длины и

сечения силовых кабелей от распределительной панели до входа ИБП и от

выходов ИБП до шин в распределительной панели, должны быть равными межу

собой.

3.2.1 Настройки параллельного подключения

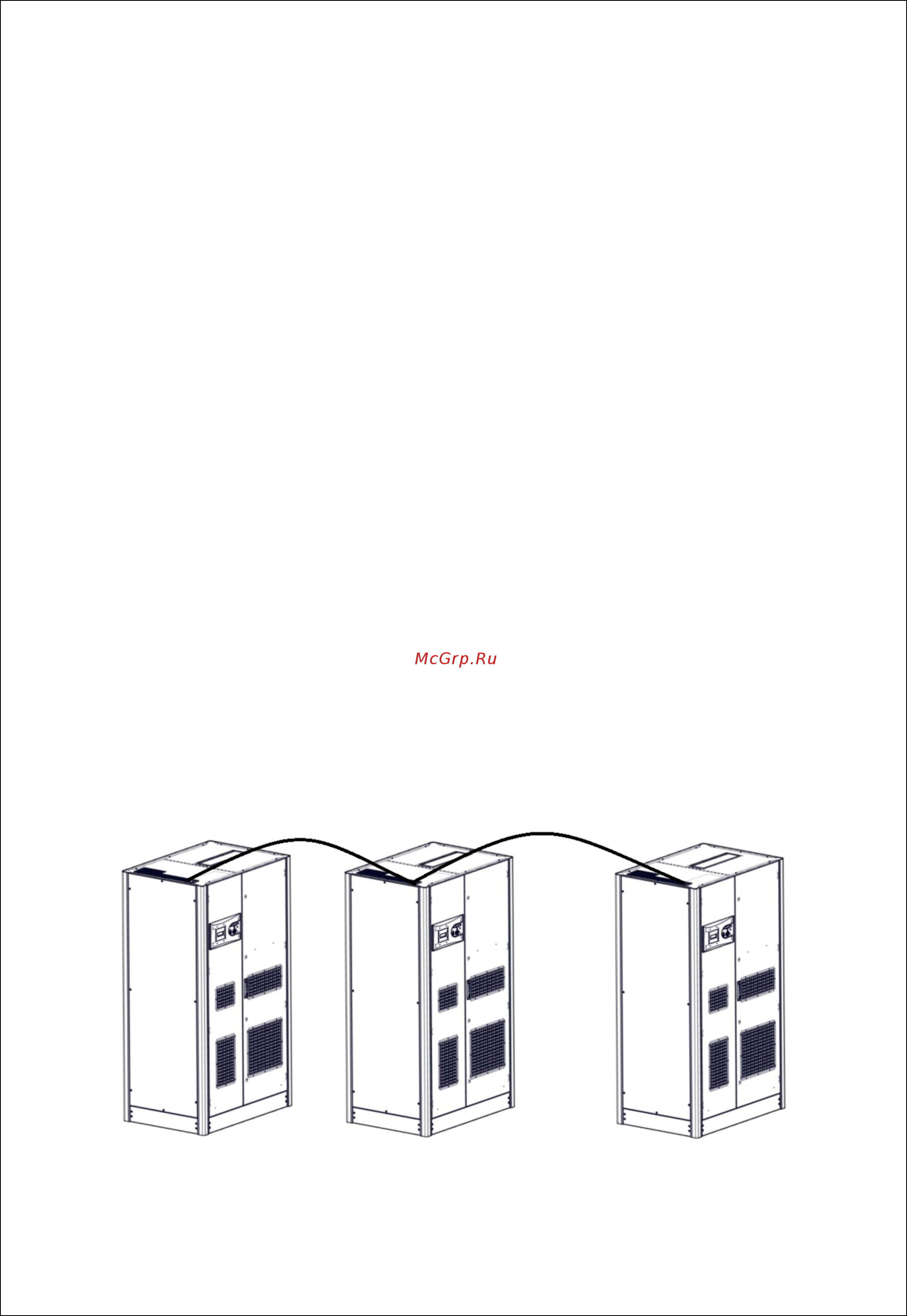

Кабели параллельной работы подключаются последовательно, как показано на рисунке.

Цепи обмена данными параллельной работы на первом ИБП в цепочке и последнем ИБП

терминируются идущими в комплекте соответствующими разъёмами.

Используйте только оригинальные кабели, произведенные MAKELSAN.
