СЕРИЯ BOXER 10-20 кВА УСТАНОВКА
В цепях внешних аккумуляторов (расположенных вне корпуса ИБП) должны использоваться
быстродействующие предохранители. Место установки блока предохранителей должно быть по
возможности в непосредственной близости к аккумуляторам. Это повышает безопасность работы
с аккумуляторным массивом.
КОНФИГУРАЦИЯ БАТАР. КАБИНЕТОВ ВНЕШНИХ АККУМУЛЯТОРОВ СЕРИИ BOXER
Мощность прибора (кВА)
10
15
20
Количество аккумуляторов в плече
31
31
31
Количество плечей
2
2
2
Общее количество аккумуляторов в линейке
62
62
62
I_зар._макс.@V_аккум._макс.(A)
2,3
3,4
4,5
I_аккум._макс.@V_аккум._откл.(A)
13
19
26
Предохранитель, рекомендуемый для защиты
внешнего аккумулятора (A)
20 32 40

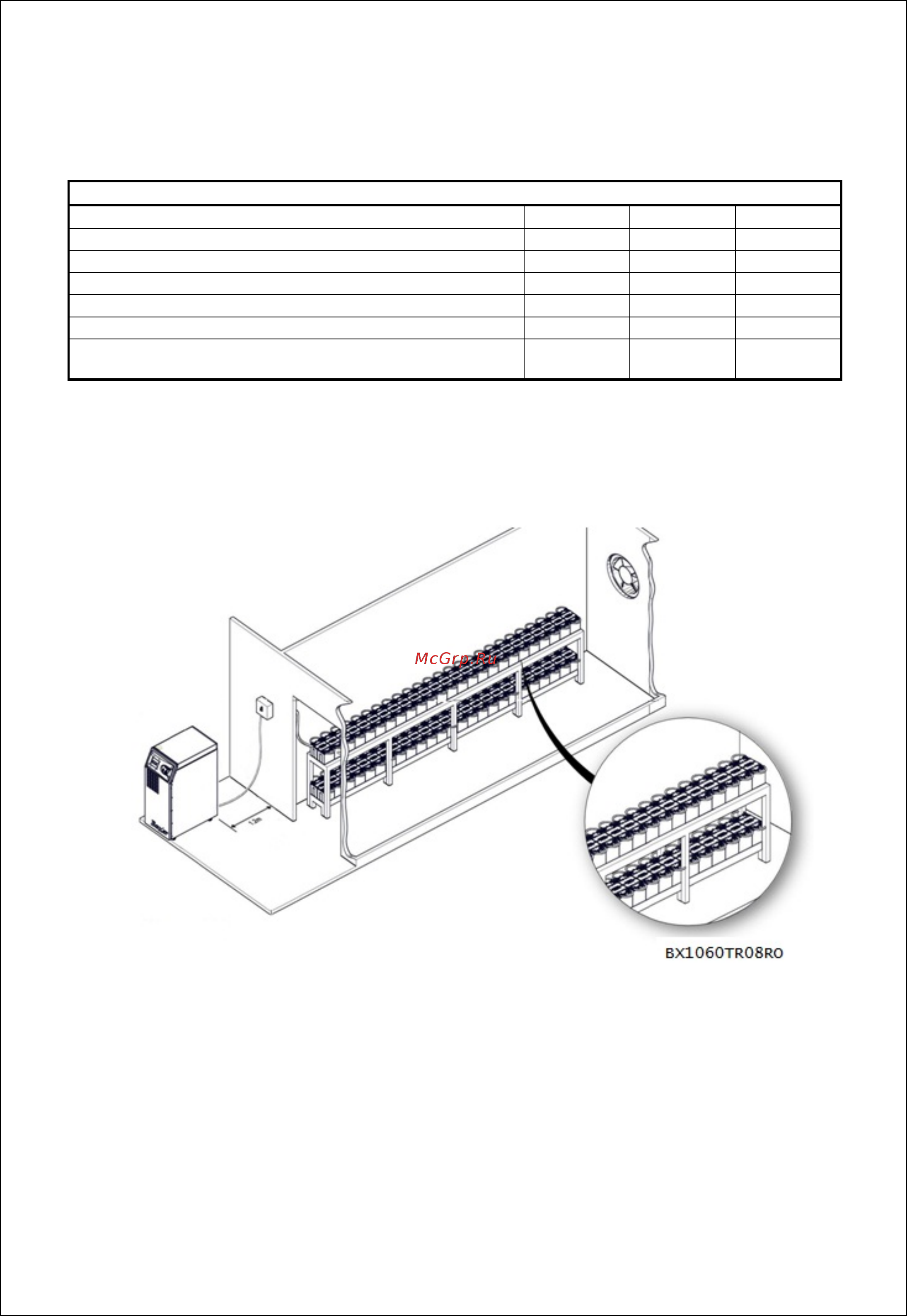

Ниже приведён пример размещения внешних аккумуляторов в отдельном помещении.
24
AG-SD-109 Publishing Date: 13.10.2015 Revision No: 0 Rev. Date:
