3

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕ

НИЯ ПРОИГРЫВАТЕЛЯ

– Отключите «-» клемму аккумулятора перед на-

чалом установки для снижения вероятности

повреждения аппарата и предотвращения ко-

роткого замыкания при подключении.

– Выберите такое место для установки ресивера,

чтобы он не мешал водителю при управлении

автомобилем.

– Перед тем, как окончательно установить реси-

вер, подключите электропроводку временно и

проверьте работу аппарата.

– Убедитесь, что подсоединения цветных прово-

дов произведены в соответствии со схемой и

что аппарат и вся аудиосистема работают пра-

вильно. Неправильное подсоединение может

вывести из строя ресивер (привести к сбоям в

работе) или повредить электрическую систему

автомобиля.

– Для правильной установки используйте только

те комплектующие, которые поставляются с

аппаратом. Использование других комплектую-

щих может повлечь за собой неисправность ап-

парата.

– Проконсультируйтесь с дилером автомобиля ва-

шей марки, если для установки проигрывателя

необходимо просверлить отверстия или про-

извести другие изменения в конструкции или

электропроводке автомобиля.

– Установите ресивер таким образом, чтобы он не

мешал водителю и не нанёс травму пассажиру в

случае внезапной остановки.

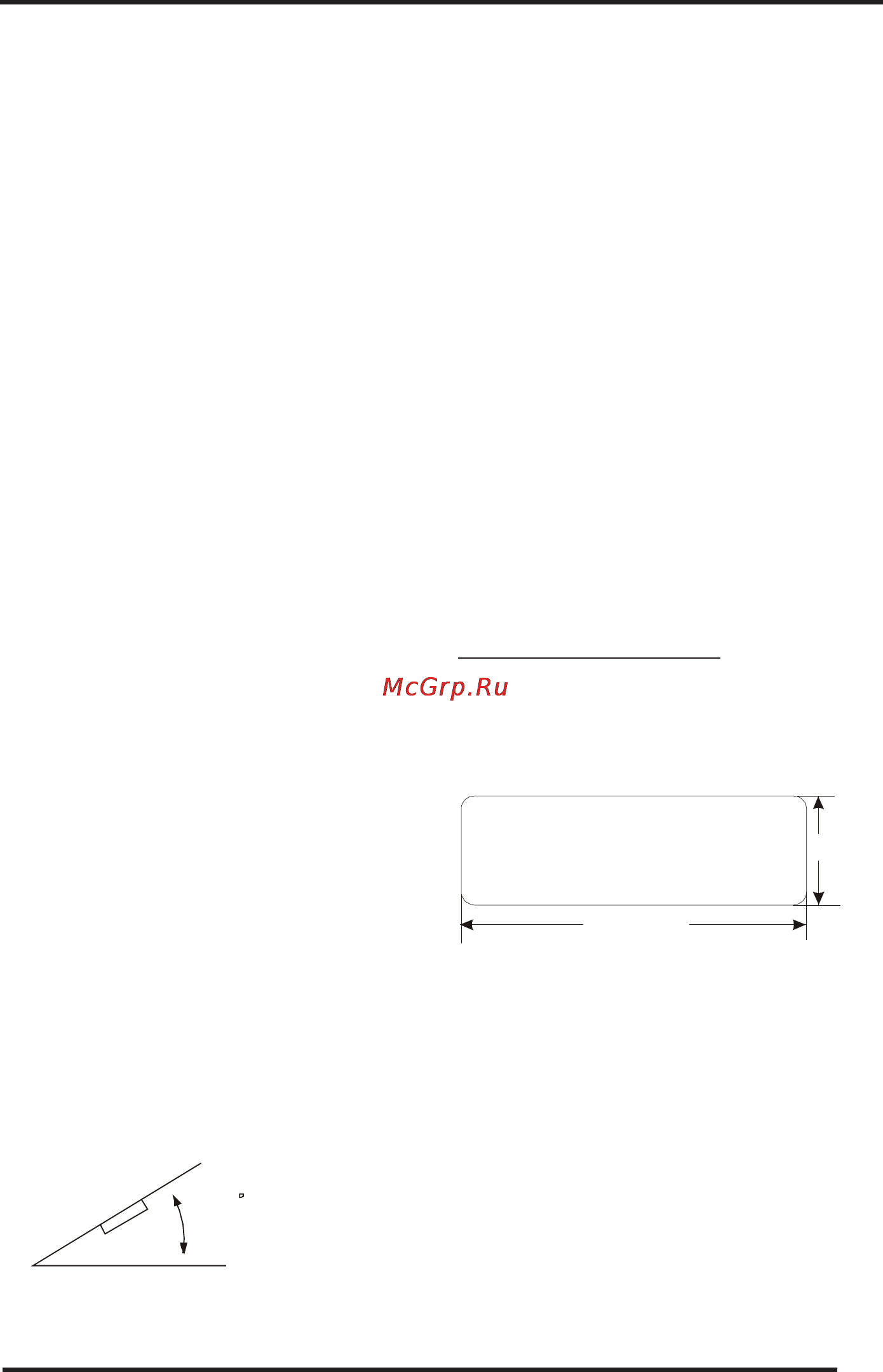

– Угол наклона передней стороны ресивера не

должен превышать 30°.

– Не устанавливайте ресивер в местах попадания

прямых солнечных лучей или горячего воздуха из

отопителя автомобиля, а также в местах скопле-

ния пыли и грязи или в местах с сильной вибраци-

ей.

– Для обеспечения достаточной вентиляции прибо-

ра и снижения риска возгорания не перекрывайте

вентиляционные отверстия корпуса и область ра-

диатора охлаждения на тыльной стороне аппарата.

Порядок установки аппарата

Существует два метода установки: стандартный

монтаж на передней панели и установка с помо-

щью кронштейнов. Далее приводится описание

обоих способов установки с иллюстрациями.

Фронтальный монтаж (метод 1)

Для правильной установки устройства отсек для

радио оборудования приборной панели автомоби-

ля должен соответствовать следующим размерам:

53mm

182mm

53mm

182mm

Перед началом установки устройства проверьте

правильность всех подсоединений.

1. Убедитесь, что зажигание выключено. Отсоеди-

ните «-» клемму от аккумулятора автомобиля.

2. Отсоедините от аппарата электрические провода

и антенну (если они использовались для пробно-

го включения).

3. Вставьте до упора ключи, входящие в комплект по-

ставки ресивера, в пазы на боковых поверхностях

передней панели. Извлеките ресивер из монтаж-

ной рамы. Затем выньте ключи из пазов.

3
