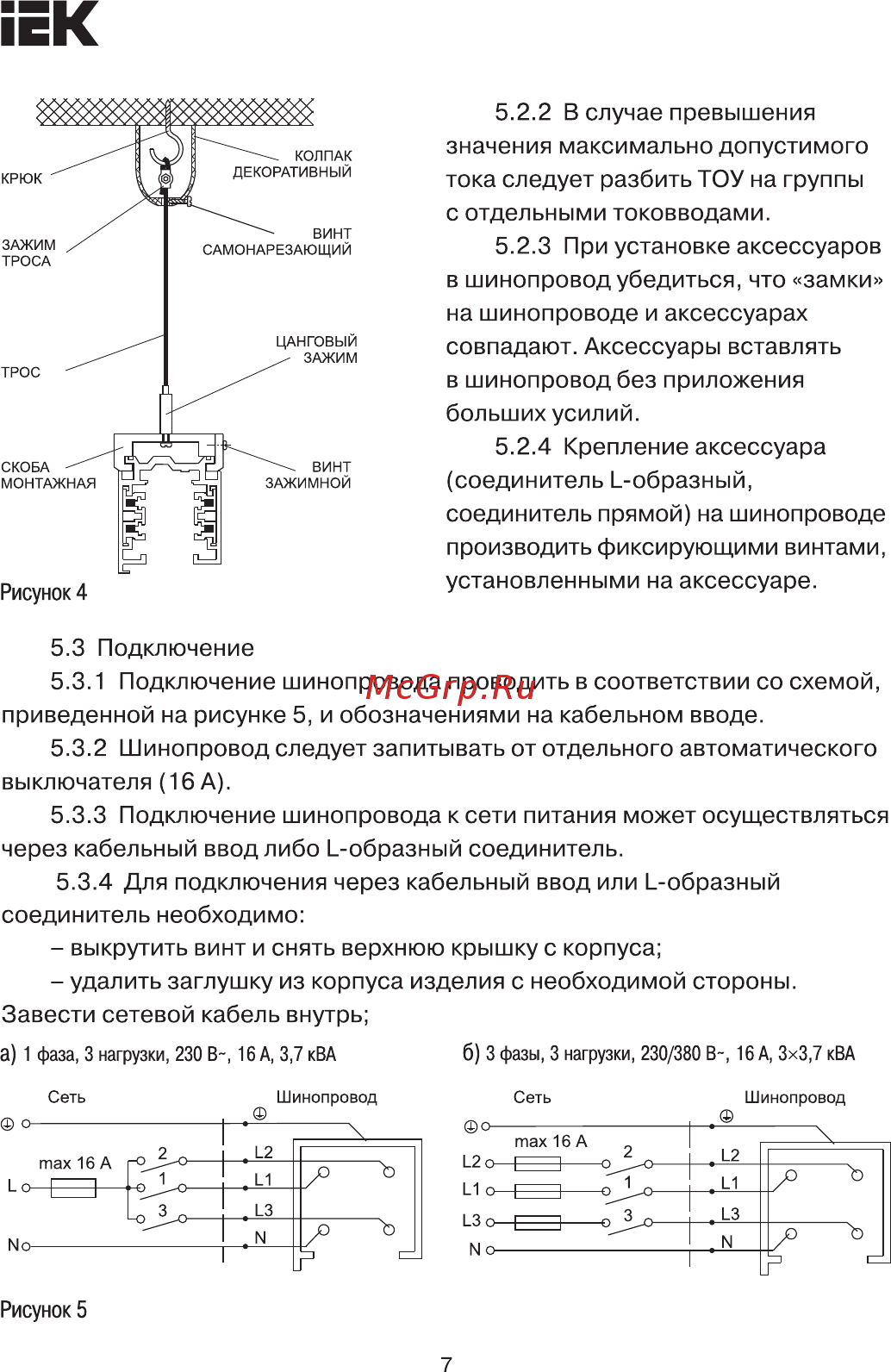

ЕК 5 2 2 В случае превышения значения максимально допустимого тока следует разбить ТОУ на группы с отдельными токовводами 5 2 3 При установке аксессуаров в шинопровод убедиться что замки на шинопроводе и аксессуарах совпадают Аксессуары вставлять в шинопровод без приложения больших усилий 5 2 4 Крепление аксессуара соединитель Ь образный соединитель прямой на шинопроводе производить фиксирующими винтами установленными на аксессуаре 5 3 Подключение 5 3 1 Подключение шинопровода проводить в соответствии со схемой приведенной на рисунке 5 и обозначениями на кабельном вводе 5 3 2 Шинопровод следует запитывать от отдельного автоматического выключателя 16 А 5 3 3 Подключение шинопровода к сети питания может осуществляться через кабельный ввод либо образный соединитель 5 3 4 Для подключения через кабельный ввод или образный соединитель необходимо выкрутить винт и снять верхнюю крышку с корпуса удалить заглушку из корпуса изделия с необходимой стороны Завести сетевой кабель внутрь а 1 фаза 3 нагрузки 230 В 16 А 3 7 кВА Сеть б 3 фазы 3 нагрузки 230 380 В 16 А 3x3 7 кВА Шинопровод Сеть Рисунок 5 7 Шинопровод
