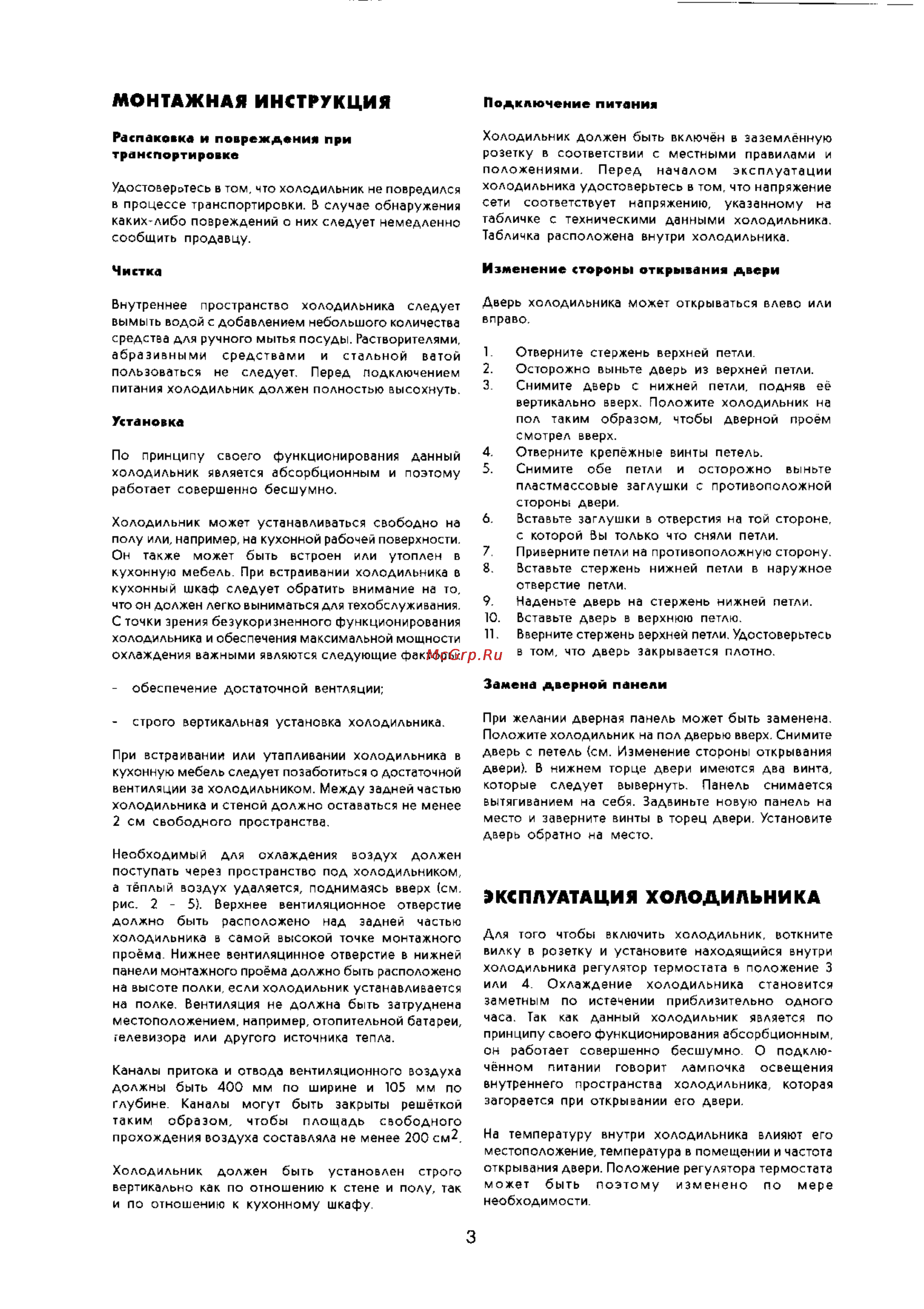

МОНТАЖНАЯ ИНСТРУКЦИЯ Подключение питания Распаковка и повреждения при транспортировке Удостоверьтесь в том что холодильник не повредился в процессе транспортировки В случае обнаружения каких либо повреждений о них следует немедленно сообщить продавцу Холодильник должен быть включён в заземлённую розетку в соответствии с местными правилами и положениями Перед началом эксплуатации холодильника удостоверьтесь в том что напряжение сети соответствует напряжению указанному на табличке с техническими данными холодильника Табличка расположена внутри холодильника Чистка Изменение стороны открывания двери Внутреннее пространство холодильника следует вымыть водой с добавлением небольшого количества средства для ручного мытья посуды Растворителями абразивными средствами и стальной ватой пользоваться не следует Перед подключением питания холодильник должен полностью высохнуть Дверь холодильника может открываться влево или вправо Холодильник может устанавливаться свободно на полу или например на кухонной рабочей поверхности Он также может быть встроен или утоплен в кухонную мебель При встраивании холодильника в кухонный шкаф следует обратить внимание на то что он должен легко выниматься для техобслуживания С точки зрения безукоризненного функционирования холодильника и обеспечения максимальной мощности охлаждения важными являются следующие факторы 1 Отверните стержень верхней петли 2 Осторожно выньте дверь из верхней петли 3 Снимите дверь с нижней петли подняв её вертикально вверх Положите холодильник на пол таким образом чтобы дверной проём смотрел вверх 4 Отверните крепёжные винты петель 5 Снимите обе петли и осторожно выньте пластмассовые заглушки с противоположной стороны двери 6 Вставьте заглушки в отверстия на той стороне с которой Вы только что сняли петли 7 Приверните петли на противоположную сторону 8 Вставьте стержень нижней петли в наружное отверстие петли 9 Наденьте дверь на стержень нижней петли 10 Вставьте дверь в верхнюю петлю 11 Вверните стержень верхней петли Удостоверьтесь в том что дверь закрывается плотно обеспечение достаточной вентляции Замена дверной панели строго вертикальная установка холодильника При желании дверная панель может быть заменена Положите холодильник на пол дверью вверх Снимите дверь с петель см Изменение стороны открывания двери В нижнем торце двери имеются два винта которые следует вывернуть Панель снимается вытягиванием на себя Задвиньте новую панель на место и заверните винты в торец двери Установите дверь обратно на место Установка По принципу своего функционирования холодильник является абсорбционным и работает совершенно бесшумно данный поэтому При встраивании или утапливании холодильника в кухонную мебель следует позаботиться о достаточной вентиляции за холодильником Между задней частью холодильника и стеной должно оставаться не менее 2 см свободного пространства Необходимый для охлаждения воздух должен поступать через пространство под холодильником а тёплый воздух удаляется поднимаясь вверх см рис 2 5 Верхнее вентиляционное отверстие должно быть расположено над задней частью холодильника в самой высокой точке монтажного проёма Нижнее вентиляцинное отверстие в нижней панели монтажного проёма должно быть расположено на высоте полки если холодильник устанавливается на полке Вентиляция не должна быть затруднена местоположением например отопительной батареи телевизора или другого источника тепла ЭКСПЛУАТАЦИЯ ХОЛОДИЛЬНИКА Для того чтобы включить холодильник воткните вилку в розетку и установите находящийся внутри холодильника регулятор термостата в положение 3 или 4 Охлаждение холодильника становится заметным по истечении приблизительно одного часа Так как данный холодильник является по принципу своего функционирования абсорбционным он работает совершенно бесшумно О подклю чённом питании говорит лампочка освещения внутреннего пространства холодильника которая загорается при открывании его двери Каналы притока и отвода вентиляционного воздуха должны быть 400 мм по ширине и 105 мм по глубине Каналы могут быть закрыты решёткой таким образом чтобы площадь свободного прохождения воздуха составляла не менее 200 см2 На температуру внутри холодильника влияют его местоположение температура в помещении и частота открывания двери Положение регулятора термостата может быть поэтому изменено по мере необходимости Холодильник должен быть установлен строго вертикально как по отношению к стене и полу так и по отношению к кухонному шкафу 3
