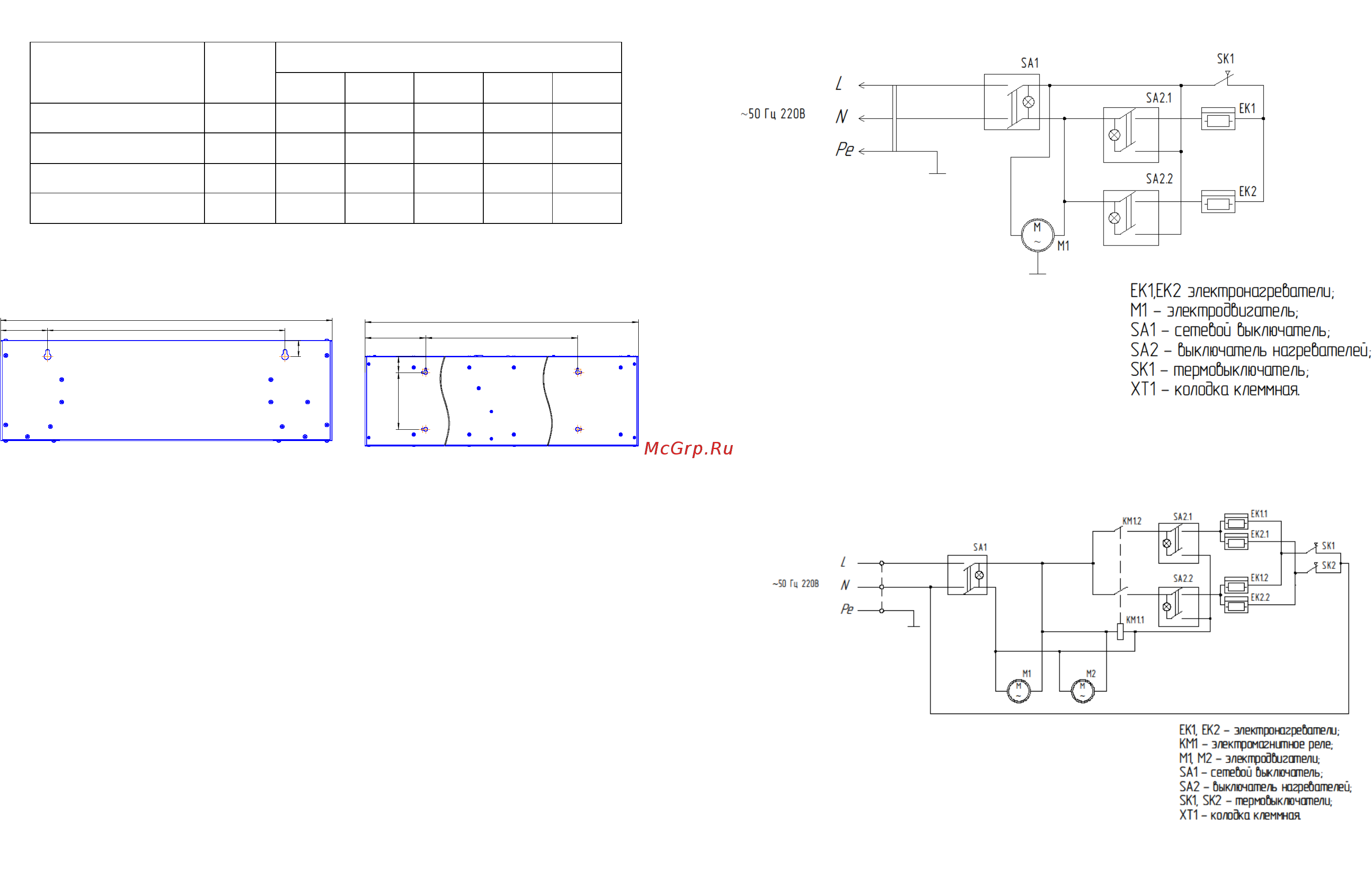

Приложение №1 Установочные размеры изделий
Модель Рис Размеры, мм
L A C D E
Тепловая завеса АС-3
1 580 420 85 - 30
Тепловая завеса АС-5
1 800 640 85 - 30
Тепловая завеса АС-9
1 1580 1480 50 - 30
Тепловая завеса АС-12
2 1950 1820 65 150 41,5
Рис. 1
AC
L
E
Рис. 2
C
D
A
L
E
11
Приложение №2 принципиальные схемы изделий
Рис.1 Схема электрическая тепловой завесы AC – 3
Рис.2 Схема электрическая тепловой завесы AC – 5
12
