1. Общие положения.
В тексте данной инструкции тепловентилятор может иметь такие технические
названия, как прибор, устройство, аппарат, тепловая пушка, электрообогреватель.
Если поврежден кабель питания, он должен быть заменен производителем или
авторизованной сервисной службой или другим квалифицированным
специалистом, во избежание серьезных травм.
Прибор должен быть установлен с соблюдением существующих местных норм и
правил эксплуатации электрических сетей.
Изготовителем могут быть внесены в тепловентилятор незначительные
конструктивные изменения, не ухудшающие его качество и надежность, которые не
отражены в настоящем Руководстве.
1.1. Область применения.
Тепловентилятор предназначен для обогрева и просушки (воздуха, поверхностей) в
производственных, общественных и вспомогательных помещениях. Исполнение
тепловентилятора – переносное, рабочее положение – установка на полу, условия
эксплуатации – работа под надзором, режим работы – повторно-кратковременный.
1.2. Технические параметры.
Технические характеристики, основные параметры и размеры приведены в таблице.
FCH - 3 FCH – 4,5
Номинальная мощность:
Вентиляция
Вт 26 32
I ступень нагрева
Вт 1 500 3 000
I ступень нагрева
Вт 3 000 4 500
Рабочий ток, max
А 13,6 20,5
Напряжение, nom
В/ Гц 220/50 220/50
Расход воздуха
м
3
/час 300 400
Габаритные размеры прибора
мм 315 х 390 х 315 315 х 390 х 315
Вес нетто, не более
кг 7,5 8
1.3. Устройство прибора.

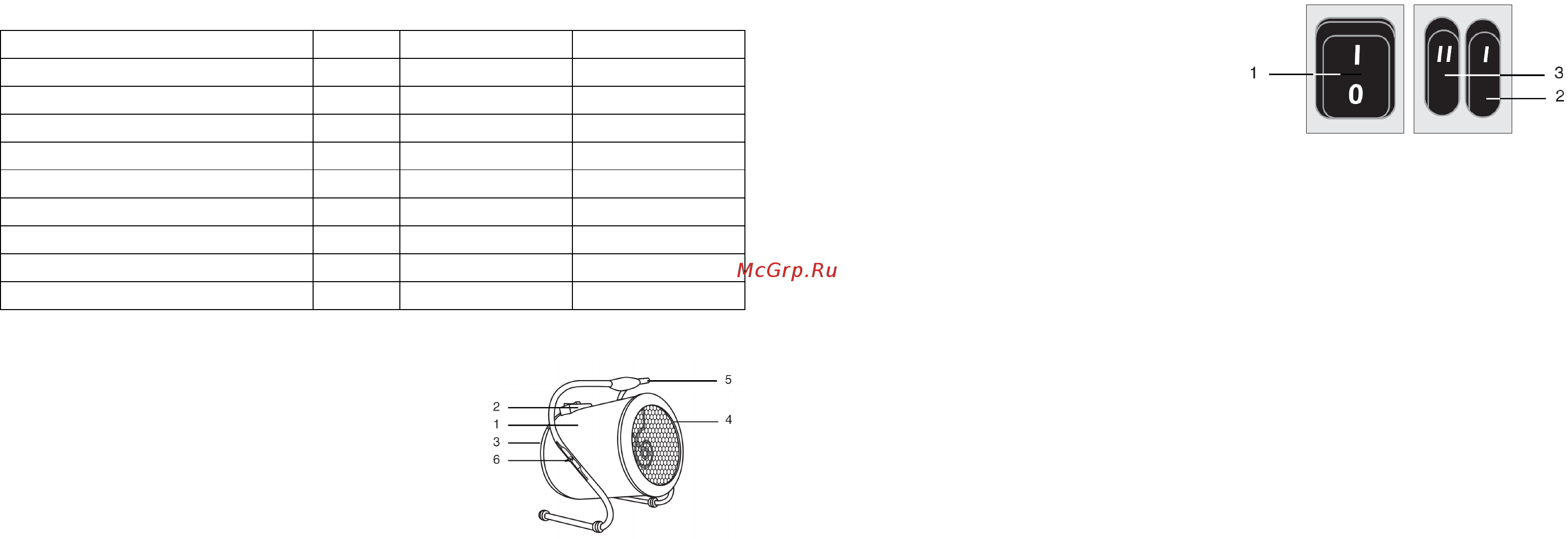

Несущая конструкция тепловентилятора (см.
рис.) состоит из кожухов наружного (1) и
внутреннего, изготовленных из листовой
стали и имеющих цилиндрическую форму.
Во внутреннем кожухе размещены
вентилятор и трубчатые
электронагревательные элементы. Снаружи
кожуха расположен корпус блока управления
(2). Кожух наружный, закрытый
воздухозаборной (3) и воздуховыпускной (4) решетками, винтами устанавливается
к ручке подставке (5) и имеет возможность поворота в вертикальной плоскости.
Угол поворота фиксируется гайками (6).
2
2. Описание изделия.
2.1. Описание прибора.
Вентилятор затягивает воздух через отверстия воздухозаборной решетки.
Воздушный поток, втянутый вентилятором в корпус, проходя между петлями
трубчатых электронагревательных элементов, нагревается и подается в
помещение через отверстия воздуховыпускной решетки.
Работа тепловентилятора возможна в следующих режимах:
• режим вентиляции (без нагрева);
• I ступень – вентиляция с частичным включением ТЭНов;
• II ступень – вентиляция с включением ТЭНов на полную мощность;
• режим 0 – выключение прибора.
Электрические схемы тепловентиляторов мощностью 3, 4.5 кВт приведены в
приложении к инструкции №1
3. Управление прибором.
3.1. Управление цилиндрическим тепловентилятором 3 кВт:
1. Кнопка вкл./выкл. тепловенти -лятора,
режим вентиляции (без обогрева).
2. Кнопка включения частичной мощности
нагрева «
I ступень
» (1500 Вт).
3. Кнопка включения полной мощности
нагрева «II
ступень
» (3000 Вт).
Подготовка прибора к работе,
Перед подключением прибора к
электросети установите клавиши
включения/выключения вентилятора и режимов нагрева «I» и «II» в положение
«0» (выключите все режимы). Затем подключите тепловентилятор к электросети
(включите вилку шнура питания в розетку с напряжением 220 В/ 50 Гц и
заземляющим проводом). Прибор готов к работе.
ВНИМАНИЕ! Сечение провода, подводимого к розетке от щита питания, должно
быть не менее 1,5 мм
2
для медного провода и не менее 2,5 мм
2
для алюминиевого
провода. В щите питания должны иметься плавкие предохранители или
автоматические выключатели на 16А для защиты электропроводки от перегрузок.
Режим вентиляции (без нагрева)
Для включения прибора в режиме вентиляции установите клавишу включения
вентилятора «1» (см. рис. 2) в положение «I», при этом начинает работать
вентилятор (без нагрева). Чтобы отключить режим вентиляции и выключить
прибор, установите клавишу включения вентилятора в положение «0».
Режим обогрева
Чтобы включить прибор в режиме обогрева, необходимо выполнить следующую
последовательность действий:
• включите тепловентилятор в режиме вентиляции (кнопка «1»);
• затем для включения обогрева на неполную мощность переведите кнопку «2» в
положение «I»;
• затем для включения обогрева на полную мощность переведите кнопку «3» в
положение «II».
3
Рис. 1
Рис. 2
