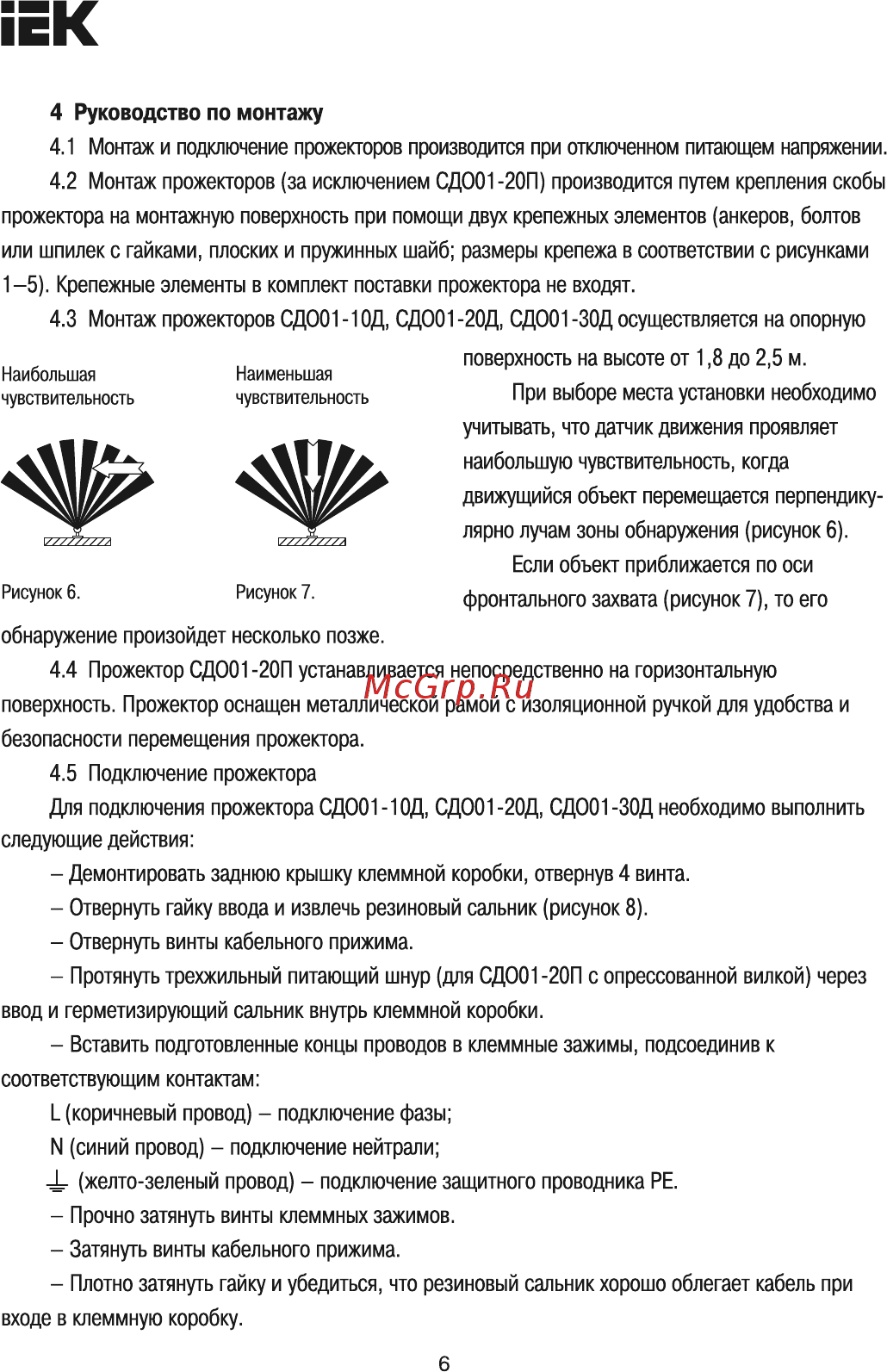

ЕК 4 Руководство по монтажу 4 1 Монтаж и подключение прожекторов производится при отключенном питающем напряжении 4 2 Монтаж прожекторов за исключением СДО01 20П производится путем крепления скобы прожектора на монтажную поверхность при помощи двух крепежных элементов анкеров болтов или шпилек с гайками плоских и пружинных шайб размеры крепежа в соответствии с рисунками 1 5 Крепежные элементы в комплект поставки прожектора не входят 4 3 Монтаж прожекторов СДО01 1 ОД СДО01 20Д СДО01 30Д осуществляется на опорную Наибольшая чувствительность поверхность на высоте от 1 8 до 2 5 м Наименьшая При выборе места установки необходимо чувствительность учитывать что датчик движения проявляет наибольшую чувствительность когда движущийся объект перемещается перпендику лярно лучам зоны обнаружения рисунок 6 Если объект приближается по оси Рисунок 6 Рисунок 7 фронтального захвата рисунок 7 то его обнаружение произойдет несколько позже 4 4 Прожектор СДО01 20П устанавливается непосредственно на горизонтальную поверхность Прожектор оснащен металлической рамой с изоляционной ручкой для удобства и безопасности перемещения прожектора 4 5 Подключение прожектора Для подключения прожектора СДО01 1 ОД СДО01 20Д СДО01 30Д необходимо выполнить следующие действия Демонтировать заднюю крышку клеммной коробки отвернув 4 винта Отвернуть гайку ввода и извлечь резиновый сальник рисунок 8 Отвернуть винты кабельного прижима Протянуть трехжильный питающий шнур для СДО01 20П с опрессованной вилкой через ввод и герметизирующий сальник внутрь клеммной коробки Вставить подготовленные концы проводов в клеммные зажимы подсоединив к соответствующим контактам I коричневый провод подключение фазы И синий провод подключение нейтрали X желто зеленый провод подключение защитного проводника РЕ Прочно затянуть винты клеммных зажимов Затянуть винты кабельного прижима Плотно затянуть гайку и убедиться что резиновый сальник хорошо облегает кабель при входе в клеммную коробку 6
