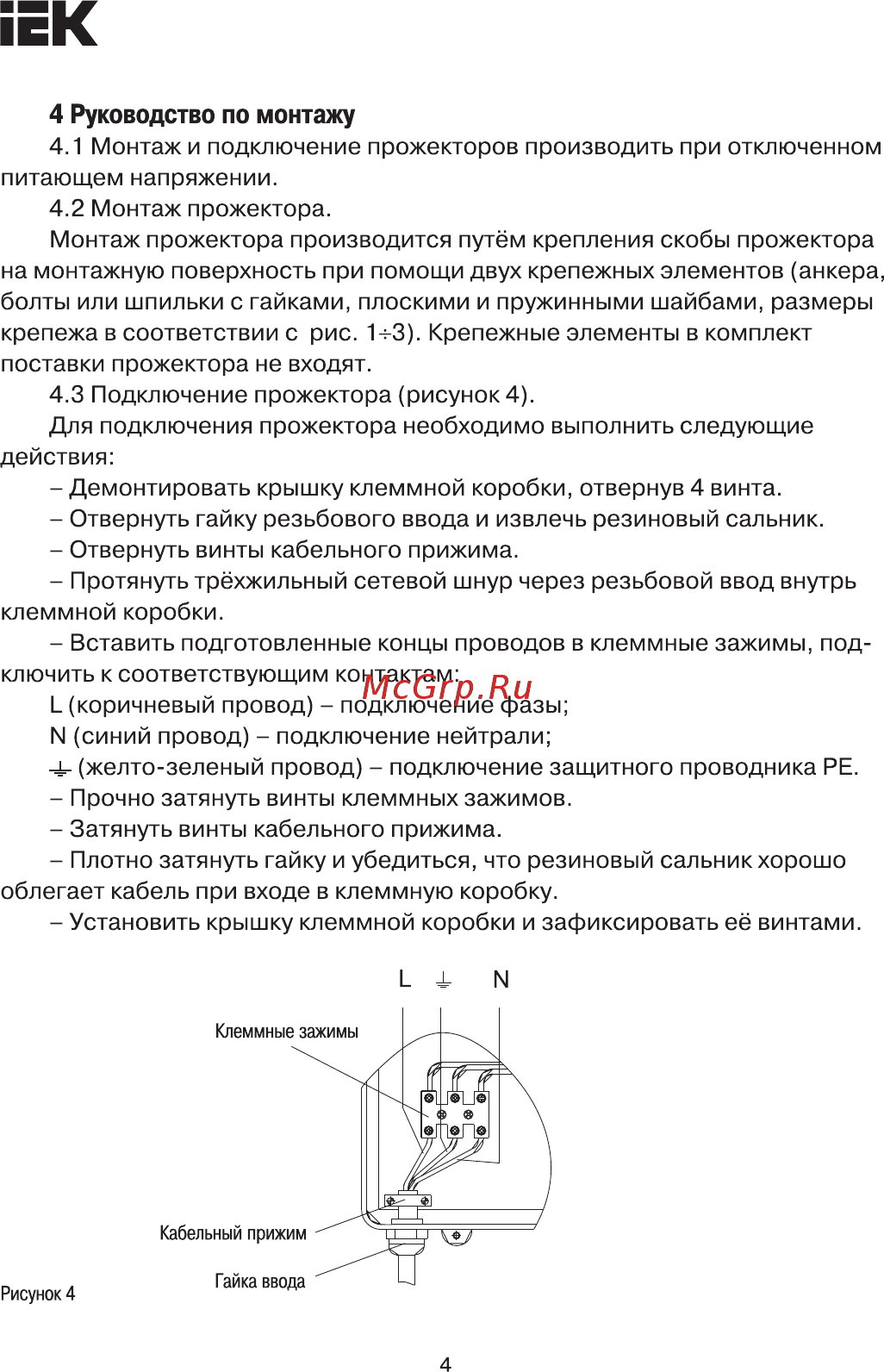

ЕК 4 Руководство по монтажу 4 1 Монтаж и подключение прожекторов производить при отключенном питающем напряжении 4 2 Монтаж прожектора Монтаж прожектора производится путём крепления скобы прожектора на монтажную поверхность при помощи двух крепежных элементов анкера болты или шпильки с гайками плоскими и пружинными шайбами размеры крепежа в соответствии с рис 1 3 Крепежные элементы в комплект поставки прожектора не входят 4 3 Подключение прожектора рисунок 4 Для подключения прожектора необходимо выполнить следующие действия Демонтировать крышку клеммной коробки отвернув 4 винта Отвернуть гайку резьбового ввода и извлечь резиновый сальник Отвернуть винты кабельного прижима Протянуть трёхжильный сетевой шнур через резьбовой ввод внутрь клеммной коробки Вставить подготовленные концы проводов в клеммные зажимы под ключить к соответствующим контактам 1_ коричневый провод подключение фазы Ы синий провод подключение нейтрали 4 желто зеленый провод подключение защитного проводника РЕ Прочно затянуть винты клеммных зажимов Затянуть винты кабельного прижима Плотно затянуть гайку и убедиться что резиновый сальник хорошо облегает кабель при входе в клеммную коробку Установить крышку клеммной коробки и зафиксировать её винтами Клеммные зажимы Кабельный прижим Рисунок 4 Гайка ввода 4
