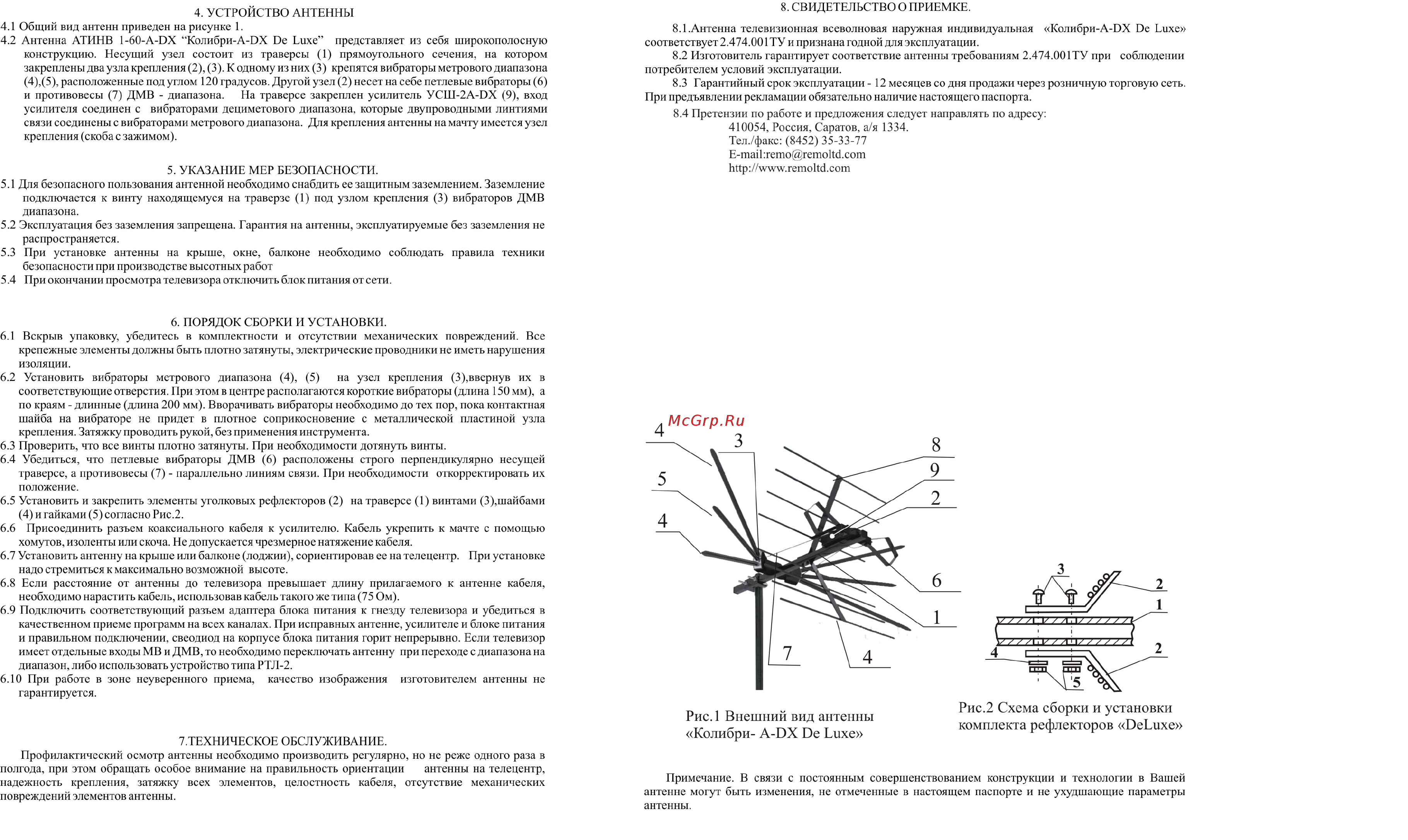

Рэмо Колибри DX DeLuxe [2/2] Рис схема сборки и установки комплекта рефлекторов deluxe

Содержание

• Антенна телевизионная 1
• Всеволновая 1
• Индивидуальная 1
• Колибри п dx de luxe 1
• Наружная 1
• Общие сведения 1
• Паспорт 1
• Саратовский электромеханический завод 1
• Рис внешний вид антенны колибри a dx de luxe 2
• Рис схема сборки и установки комплекта рефлекторов deluxe 2

Похожие устройства

• Sakura SA-6620 Инструкция по эксплуатации
• Whirlpool ACM 707 BA Инструкция по эксплуатации
• Akai 15CT22FN Инструкция по эксплуатации
• Рэмо Твин-Супер DX DeLuxe Инструкция по эксплуатации
• Whirlpool AKT 819 BA Инструкция по эксплуатации
• Sakura SA-6218 Инструкция по эксплуатации
• Panasonic SA-XR30 Инструкция по эксплуатации
• Sakura SA-6219 Инструкция по эксплуатации
• Whirlpool AKT 621 IXL Инструкция по эксплуатации
• Рэмо CONNECT Инструкция по эксплуатации
• Hyundai H-VC1080 Инструкция по эксплуатации
• Whirlpool AKR 320 IX Инструкция по эксплуатации
• Sakura SA-6600 Инструкция по эксплуатации
• Explay U20 Инструкция по эксплуатации
• Sakura SA-6601 Инструкция по эксплуатации
• Whirlpool ACM 703 LX Инструкция по эксплуатации
• BBK DV727S Инструкция по эксплуатации
• Sakura SA-6602 Инструкция по эксплуатации
• Whirlpool AKT 801 NE Инструкция по эксплуатации
• Electrolux RC 210 Инструкция по эксплуатации

4 УСТРОЙСТВО АНТЕННЫ 4 1 Общий вид антенн приведен на рисунке 1 4 2 Антенна АТИНВ 1 60 A DX Колибри A DX De Luxe представляет из себя широкополосную конструкцию Несущий узел состоит из траверсы 1 прямоугольного сечения на котором закреплены два узла крепления 2 3 К одному из них 3 крепятся вибраторы метрового диапазона 4 5 расположенные под углом 120 градусов Другой узел 2 несет на себе петлевые вибраторы 6 и противовесы 7 ДМВ диапазона На траверсе закреплен усилитель УСШ 2А ВХ 9 вход усилителя соединен с вибраторами дециметового диапазона которые двупроводными линтиями связи соединены с вибраторами метрового диапазона Для крепления антенны на мачту имеется узел крепления скоба с зажимом 5 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ 5 1 Для безопасного пользования антенной необходимо снабдить ее защитным заземлением Заземление подключается к винту находящемуся на траверзе 1 под узлом крепления 3 вибраторов ДМВ диапазона 5 2 Эксплуатация без заземления запрещена Гарантия на антенны эксплуатируемые без заземления не распространяется 5 3 При установке антенны на крыше окне балконе необходимо соблюдать правила техники безопасности при производстве высотных работ 5 4 При окончании просмотра телевизора отключить блок питания от сети 8 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ 8 1 Антенна телевизионная всеволновая наружная индивидуальная Колибри A DX De Luxe соответствует 2 474 001 ТУ и признана годной для эксплуатации 8 2 Изготовитель гарантирует соответствие антенны требованиям 2 474 001 ТУ при соблюдении потребителем условий эксплуатации 8 3 Гарантийный срок эксплуатации 12 месяцев со дня продажи через розничную торговую сеть При предъявлении рекламации обязательно наличие настоящего паспорта 8 4 Претензии по работе и предложения следует направлять по адресу 410054 Россия Саратов а я 1334 Тел факс 8452 35 33 77 E mail remo remoltd com http www remoltd com 6 ПОРЯДОК СБОРКИ И УСТАНОВКИ 6 1 Вскрыв упаковку убедитесь в комплектности и отсутствии механических повреждений Все крепежные элементы должны быть плотно затянуты электрические проводники не иметь нарушения изоляции 6 2 Установить вибраторы метрового диапазона 4 5 на узел крепления 3 ввернув их в соответствующие отверстия При этом в центре располагаются короткие вибраторы длина 150 мм а по краям длинные длина 200 мм Вворачивать вибраторы необходимо до тех пор пока контактная шайба на вибраторе не придет в плотное соприкосновение с металлической пластиной узла крепления Затяжку проводить рукой без применения инструмента 6 3 Проверить что все винты плотно затянуты При необходимости дотянуть винты 6 4 Убедиться что петлевые вибраторы ДМВ 6 расположены строго перпендикулярно несущей траверсе а противовесы 7 параллельно линиям связи При необходимости откорректировать их положение 6 5 Установить и закрепить элементы уголковых рефлекторов 2 на траверсе 1 винтами 3 шайбами 4 и гайками 5 согласно Рис 2 6 6 Присоединить разъем коаксиального кабеля к усилителю Кабель укрепить к мачте с помощью хомутов изоленты или скоча Не допускается чрезмерное натяжение кабеля 6 7 Установить антенну на крыше или балконе лоджии сориентировав ее на телецентр При установке надо стремиться к максимально возможной высоте 6 8 Если расстояние от антенны до телевизора превышает длину прилагаемого к антенне кабеля необходимо нарастить кабель использовав кабель такого же типа 75 Ом 6 9 Подключить соответствующий разъем адаптера блока питания к гнезду телевизора и убедиться в качественном приеме программ на всех каналах При исправных антенне усилителе и блоке питания и правильном подключении свеодиод на корпусе блока питания горит непрерывно Если телевизор имеет отдельные входы МВ и ДМВ то необходимо переключать антенну при переходе с диапазона на диапазон либо использовать устройство типа РТЛ 2 6 10 При работе в зоне неуверенного приема качество изображения изготовителем антенны не гарантируется 7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Профилактический осмотр антенны необходимо производить регулярно но не реже одного раза в полгода при этом обращать особое внимание на правильность ориентации антенны на телецентр надежность крепления затяжку всех элементов целостность кабеля отсутствие механических повреждений элементов антенны Рис 1 Внешний вид антенны Колибри A DX De Luxe Рис 2 Схема сборки и установки комплекта рефлекторов DeLuxe Примечание В связи с постоянным совершенствованием конструкции и технологии в Вашей антенне могут быть изменения не отмеченные в настоящем паспорте и не ухудшающие параметры антенны
