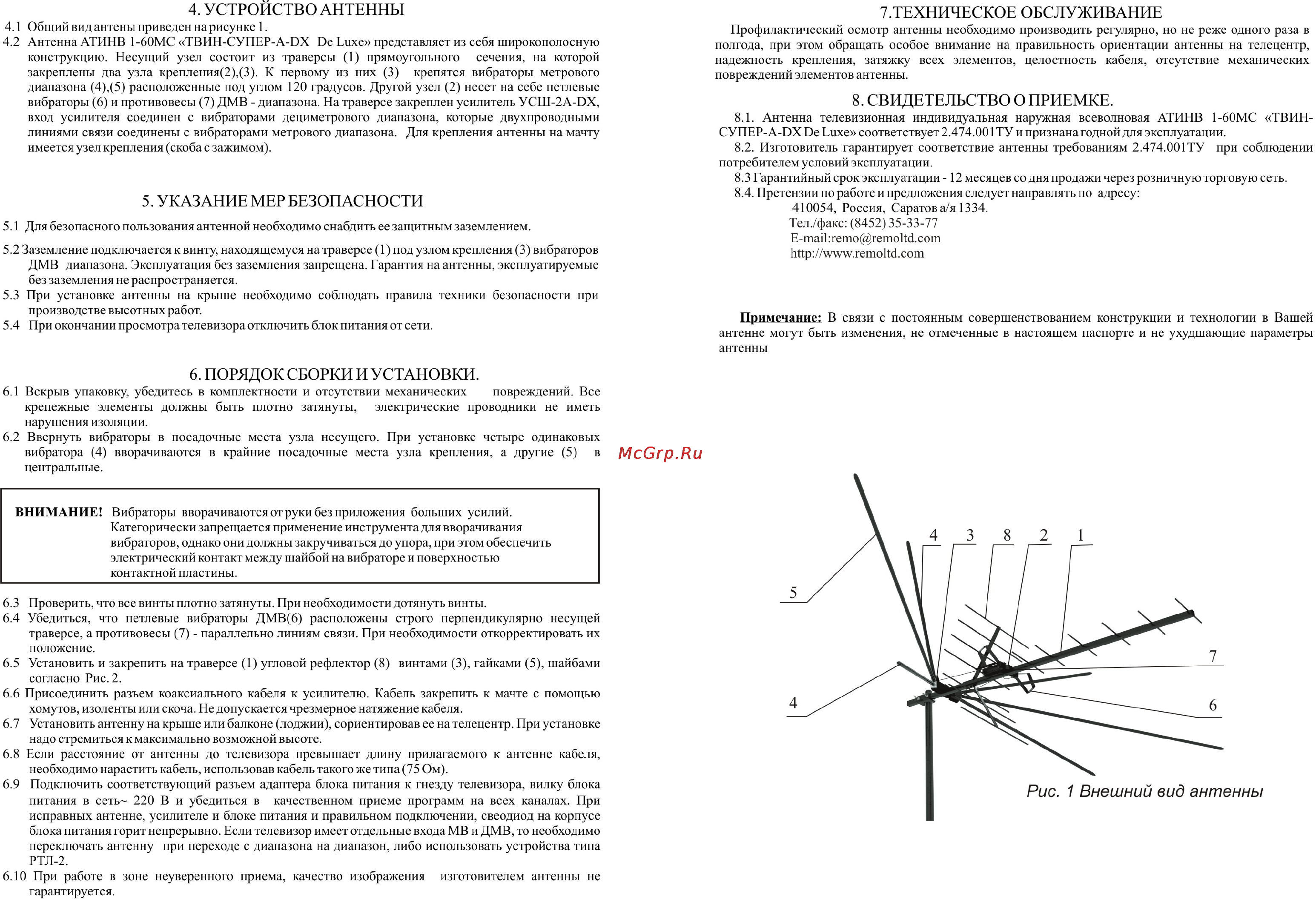

4 УСТРОЙСТВО АНТЕННЫ 4 1 Общий вид антены приведен на рисунке 1 4 2 Антенна АТИНВ 1 60МС ТВИН СУПЕР A DX De Luxe представляет из себя широкополосную конструкцию Несущий узел состоит из траверсы 1 прямоугольного сечения на которой закреплены два узла крепления 2 3 К первому из них 3 крепятся вибраторы метрового диапазона 4 5 расположенные под углом 120 градусов Другой узел 2 несет на себе петлевые вибраторы 6 и противовесы 7 ДМВ диапазона На траверсе закреплен усилитель УСШ 2А ВХ вход усилителя соединен с вибраторами дециметрового диапазона которые двухпроводными линиями связи соединены с вибраторами метрового диапазона Для крепления антенны на мачту имеется узел крепления скоба с зажимом 5 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ 5 1 Для безопасного пользования антенной необходимо снабдить ее защитным заземлением 5 2 Заземление подключается к винту находящемуся на траверсе 1 под узлом крепления 3 вибраторов ДМВ диапазона Эксплуатация без заземления запрещена Гарантия на антенны эксплуатируемые без заземления не распространяется 5 3 При установке антенны на крыше необходимо соблюдать правила техники безопасности при производстве высотных работ 5 4 При окончании просмотра телевизора отключить блок питания от сети 6 ПОРЯДОК СБОРКИ И УСТАНОВКИ 6 1 Вскрыв упаковку убедитесь в комплектности и отсутствии механических повреждений Все крепежные элементы должны быть плотно затянуты электрические проводники не иметь нарушения изоляции 6 2 Ввернуть вибраторы в посадочные места узла несущего При установке четыре одинаковых вибратора 4 вворачиваются в крайние посадочные места узла крепления а другие 5 в центральные ВНИМАНИЕ Вибраторы вворачиваются от руки без приложения больших усилий Категорически запрещается применение инструмента для вворачивания вибраторов однако они должны закручиваться до упора при этом обеспечить электрический контакт между шайбой на вибраторе и поверхностью контактной пластины 6 3 Проверить что все винты плотно затянуты При необходимости дотянуть винты 6 4 Убедиться что петлевые вибраторы ДМВ 6 расположены строго перпендикулярно несущей траверсе а противовесы 7 параллельно линиям связи При необходимости откорректировать их положение 6 5 Установить и закрепить на траверсе 1 угловой рефлектор 8 винтами 3 гайками 5 шайбами согласно Рис 2 6 6 Присоединить разъем коаксиального кабеля к усилителю Кабель закрепить к мачте с помощью хомутов изоленты или скоча Не допускается чрезмерное натяжение кабеля 6 7 Установить антенну на крыше или балконе лоджии сориентировав ее на телецентр При установке надо стремиться к максимально возможной высоте 6 8 Если расстояние от антенны до телевизора превышает длину прилагаемого к антенне кабеля необходимо нарастить кабель использовав кабель такого же типа 75 Ом 6 9 Подключить соответствующий разъем адаптера блока питания к гнезду телевизора вилку блока питания в сеть 220 В и убедиться в качественном приеме программ на всех каналах При исправных антенне усилителе и блоке питания и правильном подключении свеодиод на корпусе блока питания горит непрерывно Если телевизор имеет отдельные входа МВ и ДМВ то необходимо переключать антенну при переходе с диапазона на диапазон либо использовать устройства типа РТЛ 2 6 10 При работе в зоне неуверенного приема качество изображения изготовителем антенны не 7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Профилактический осмотр антенны необходимо производить регулярно но не реже одно полгода при этом обращать особое внимание на правильность ориентации антенны на т надежность крепления затяжку всех элементов целостность кабеля отсутствие мех повреждений элементов антенны 8 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ 8 1 Антенна телевизионная индивидуальная наружная всеволновая АТИНВ 1 60МС СУПЕР A DX De Luxe соответствует 2 474 001 ТУ и признана годной для эксплуатации 8 2 Изготовитель гарантирует соответствие антенны требованиям 2 474 001 ТУ при со потребителем условий эксплуатации 8 3 Гарантийный срок эксплуатации 12 месяцев со дня продажи через розничную торговую се 8 4 Претензии по работе и предложения следует направлять по адресу 410054 Россия Саратов а я 1334 Тел факс 8452 35 33 77 E mail remo remoltd com http www remoltd com Примечание В связи с постоянным совершенствованием конструкции и технологии антенне могут быть изменения не отмеченные в настоящем паспорте и не ухудшающие антенны
