РУССКИЙ ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ

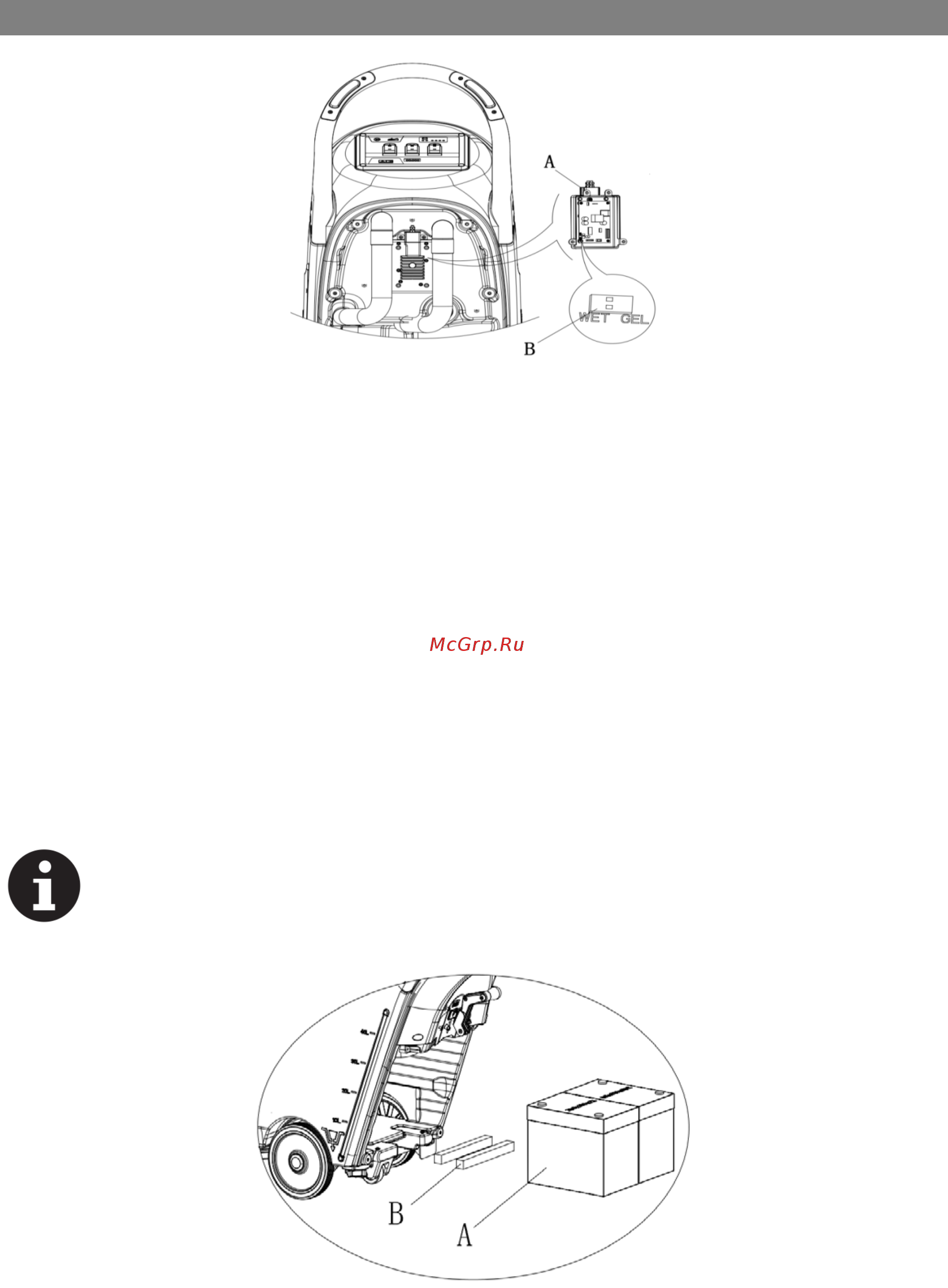

Рисунок 5

Установка батареи

6. Отключите разъем батареи (9).

7. Откройте крышку бака утилизации (24), чтобы проверить, пустой ли бак, если не пустой, то очистите его

при помощи сливного шланга (15).

8. Отвинтите ручку швабры (16) и снимите разъем шланга всасывания сточных вод (11), чтобы снять

швабру.

9. Отвинтите винты крышки батарейного отсека (10), чтобы удалить ее.

10. Снимите разъем, который соединяет несущую швабру (12) и кронштейн швабры (19), поместите

несущую швабру в подходящее место для установки батареи.

11. Поместите шланг всасывания сточных вод и сливной шланг в подходящее место, чтобы не мешать

установке батареи. (А, Рисунок 6)

12. Поставьте дефлектор батарей внутрь батарейного отсека машины.

ПРИМЕЧАНИЕ

Когда размер батареи меньше, чем указано, чтобы предотвратить движение батареи, выберите

подходящий дефлектор батарей (B, рис 6) для подключения аккумулятора.

Рисунок 6

14. Используйте специализированный инструмент (A, рисунок 7) для сборки батарей.

15. Соберите все разобранные компоненты вместе в обратном порядке.
