18
1
1
3
4
2
C1
A B C
B1B2
C2
1

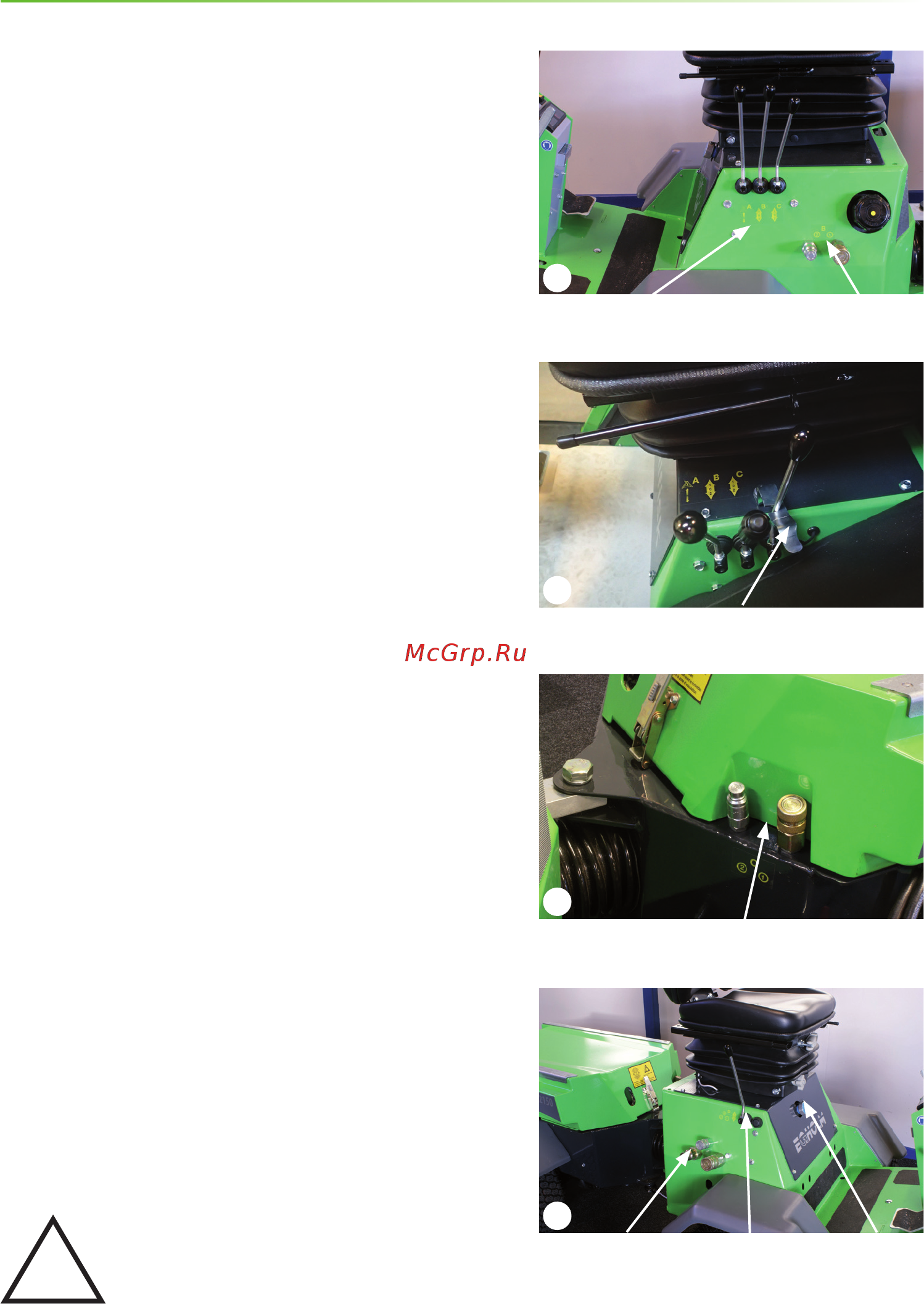

Руководство по эксплуатации Park Ranger 2150Руководство по эксплуатации Park Ranger 2150
Общие сведения
1.7 Эксплуатационные характеристики
1. Рычаг А
Для подъёма и опускания навесного оборудования с передним
монтажом на треугольной раме: (рисунок 1)
Верхнее положение: движение навесного оборудования на
подъём
Среднее положение:
фиксирование навесного оборудования
в
заданном положении
Нижнее положение: опускание навесного оборудования
2. Рычаг В
Срабатывание гидравлических разъёмов В1 и В2 для навесного
оборудования. (рисунок 1)
Поз. 1: контур замкнут – масло нагнетается = навесное
оборудование работает
Поз. 0: нейтральное положение (в зависимости от навесного
оборудования)
Поз. 2: срабатывание навесного оборудования в реверсивном
направлении
3. Рычаг C
Срабатывание гидравлических разъёмов С1 и С2 для навесного
оборудования с задним монтажом.
(рисунки 1+2+3)
Поз. 1: подъём/наклон навесного оборудования
(в зависимости от навесного оборудования)
Поз. 0: нейтральное положение (в зависимости от навесного
оборудования)
4. Рычаг D
Включение навесного оборудования (в зависимости от
гидравлических разъёмов D1 и D2). (рисунок 4)
Поз. 1: Рычаг C можно заблокировать в пол. 1 с помощью ручки
блокировки. Эту функцию необходимо использовать при
работе пескосолеразбрасывателя.
Поз. 0: нейтральное положение –
навесное оборудование остановлено
Поз. 2: навесное оборудование срабатывает в реверсивном
направлении (в зависимости
от навесного оборудования)
Быстродействующая муфта D3:
Подсоединение дренажного патрубка (с внутренней резьбой 1/4
дюйма) для различного навесного оборудования
5. Регулирование рабочей скорости навесного оборудования
(определяемой типом навесного оборудования)
Регулируется расход масла через гидравлические разъёмы B и C.
Внимание
Быстродействующую муфту необходимо очищать
от грязи.
!
Ручка блокировки для рычага С
Рычаги A, B, C Гидравлические разъёмы B1, B2
Гидравлические разъёмы Рычаг D Регулятор скорости
D1, D2, D3
Гидравлические разъёмы D1, D2, D3
Рычаг D Регулятор скорости
