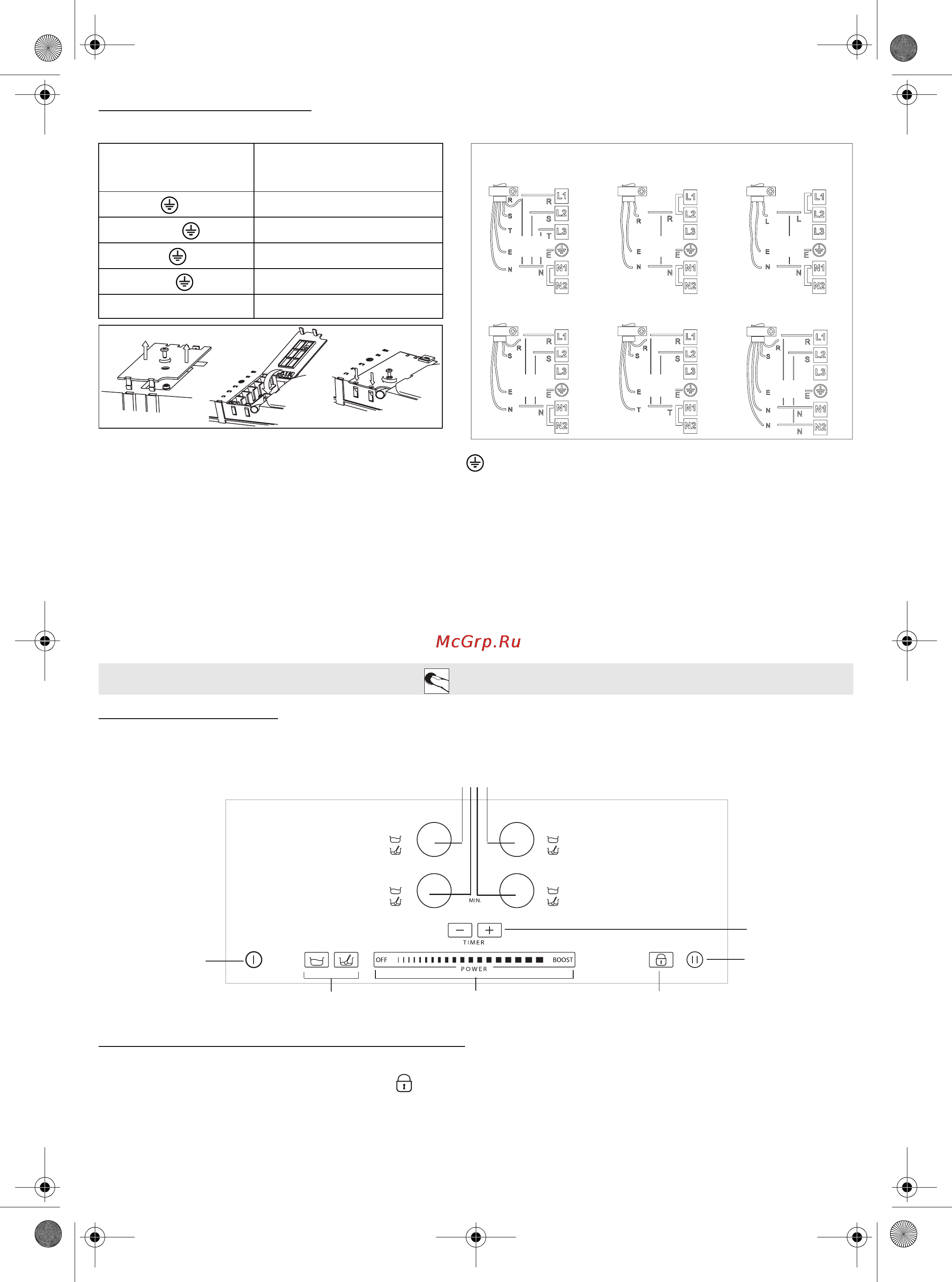

Подключение к клеммной колодке
Для подключения варочной панели к электрической сети используйте кабель типа H05RR-F (см. таблицу ниже).
Подсоедините желто-зеленый заземляющий провод к клемме с символом .
Этот провод должен быть длиннее остальных проводов.
1. Снимите крышку с клеммной коробки (A), открутив крепежный винт, и вставьте крышку в шарнирное соединение (B) клеммной коробки.
2. Удалите около 70 мм изоляции с кабеля электропитания.
3. Удалите около 10 мм изоляции проводов. Вставьте кабель электропитания в кабельный зажим и подсоедините проода к клеммной колодке в
соответствии с находящейся рядом с ней схемой.
4. Закрепите кабель электропитания с помощью кабельного зажима.
5. Закройте крышку (C) и закрепите ее на клеммной коробке с помощью снятого ранее винта (п. 1).
При каждом подключении к сети в течение нескольких секунд в варочной панели выполняется автоматическая проверка.
В случае если в варочной панели предусмотрен кабель электропитания, следуйте указаниям на этикетке, прикрпленной к этому кабелю. Выполните
подключение к стационарной электросети через многополюсный выключател с минимальным расстоянием между разомкнутыми контактами 3 мм.
Описание панели управления
На панели управления имеются сенсорные кнопки: при пользовании достаточно нажать на кнопку рядом с соотвествующим символом (сильное усилие при
этом не требуется).
Использование впервые/после сбоя подачи электроэнергии
После подключения варочной панели к электрической сети панель управления находится в заблокированном состоянии (индикатор над кнопкой включен).
Чтобы разблокировать панель управления, нажмите кнопку на 3 секунды. При этом индикатор погаснет, и становится возможным пользование
варочной панелью в нормальном режиме.
Проводники Количество и площадь
сечения
230 В ~ +
3 X 4 мм
2
230-240 В ~ +
3 X 4 мм
2
(только для Австралии)
230 В 3 ~ +
4 X 1,5 мм
2
400 В 3N ~ +
5 X 1,5 мм
2
400 В 2N ~ +
4 X 1,5 мм
2
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
400 В 3N ~ 230 В ~
400 В 2N ~
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230-240 В ~ (только для Австралии)
230 В ~ (только для
Великобритании)
230 В 3 ~ (только для Бельгии)
400 В 2N ~ (только для
Нидерландов)
CBA
Выбор и включение зоны нагрева
Включение/
выключение
варочной панели
Установка времени
на счетчике минут
Переключение
варочной панели в
режим ожидания
Сенсорная шкала Блокировка панели управленияВключение автоматических функций
