РА1.004.011МП
16
ООО «ПАРМА»
PhasorRepresent=0
; параметр флаг разрешения передачи данных по сети: 0 - не передавать, 1 - передавать
SendNet=1
; параметр флаг разрешения записи данных на диск: 0 - не записывать, 1 - записывать
SaveDisk=1
;описание параметров для фазора:
;IsAvailable - не передавать/передавать по сети - 0/1
;IsAvailableDisk - не записывать/записывать на диск - 0/1
;Name - имя фазора
;IsCurrent - значение напряжение/ток - 0/1
;PhCoef - коэффициент на который умножается значение из платы
P1=IsAvailable=1,IsAvailableDisk=1,Name=V_A,IsCurrent=0,PhCoef=3300
P2=IsAvailable=1,IsAvailableDisk=1,Name=V_B,IsCurrent=0,PhCoef=3300
P3=IsAvailable=1,IsAvailableDisk=1,Name=V_C,IsCurrent=0,PhCoef=3300
P4=IsAvailable=1,IsAvailableDisk=1,Name=I_A,IsCurrent=1,PhCoef=2500
P5=IsAvailable=1,IsAvailableDisk=1,Name=I_B,IsCurrent=1,PhCoef=2500
P6=IsAvailable=1,IsAvailableDisk=1,Name=I_C,IsCurrent=1,PhCoef=2500;
4.6.7.11 В программе UVITest в ini.файле для счетчика 1133А и регистратора пропи-
сать:
− IP адреса и номера ТСР портов , по которым будет осуществляться связь в
программе UVITest и передача данных;
− параметры, которые будут измеряться и сохраняться в текстовых файлах;
− для регистратора в ini. файле прописать номер блока ПУ16/32М4, в котором
включена функция УВИ.
4.6.7.12 Запустить программу UVItest СТАРТ. Если подключение выполнено правиль-
но, связь со счетчиком 1133А и регистратором установлена, в программе UVITest отобразятся из-
меряемые параметры, если связь с регистратором или со счетчиком не установлена, то программа
UVITest не запустится, появится предупреждающая запись, как показано на рисунке 5.

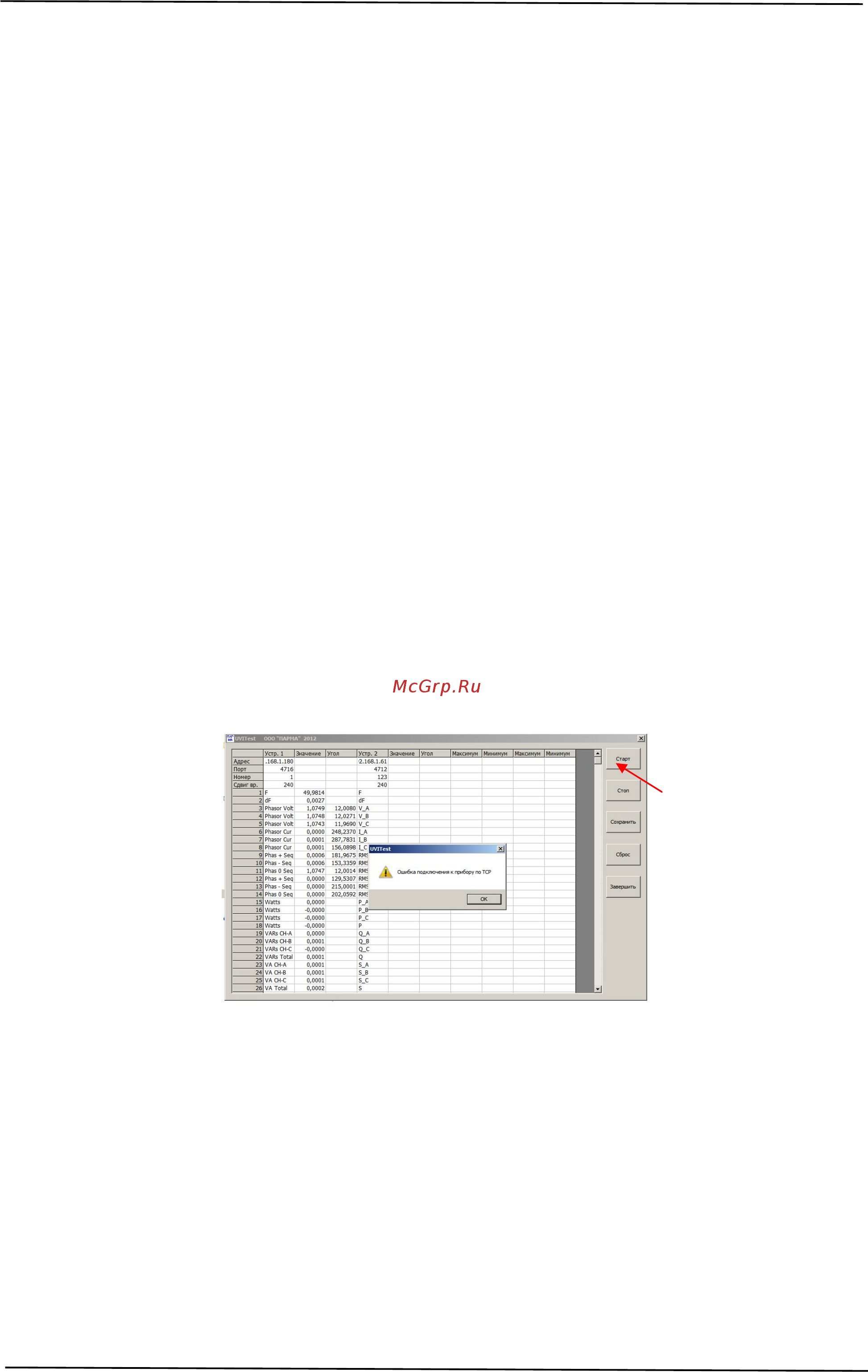

Рисунок5
4.6.7.13 Необходимо проверить правильность записи IP адреса и номера ТСР порт регист-
ратора/счетчика и номер блока ПУ16/32М4, проверить правильность записи данных параметров в
ini.файле, при не совпадении изменить их на новые. Снова запустить программу UVITest, убе-
диться, что при активации кнопки СТАРТ связь со счетчиком 1133А и регистратором установлена
и в информационном поле программы UVITest отображаются измеряемые параметры, рисунок 6.
Закрыть программу UVITest.
