РА1.004.011МП

ООО «ПАРМА»

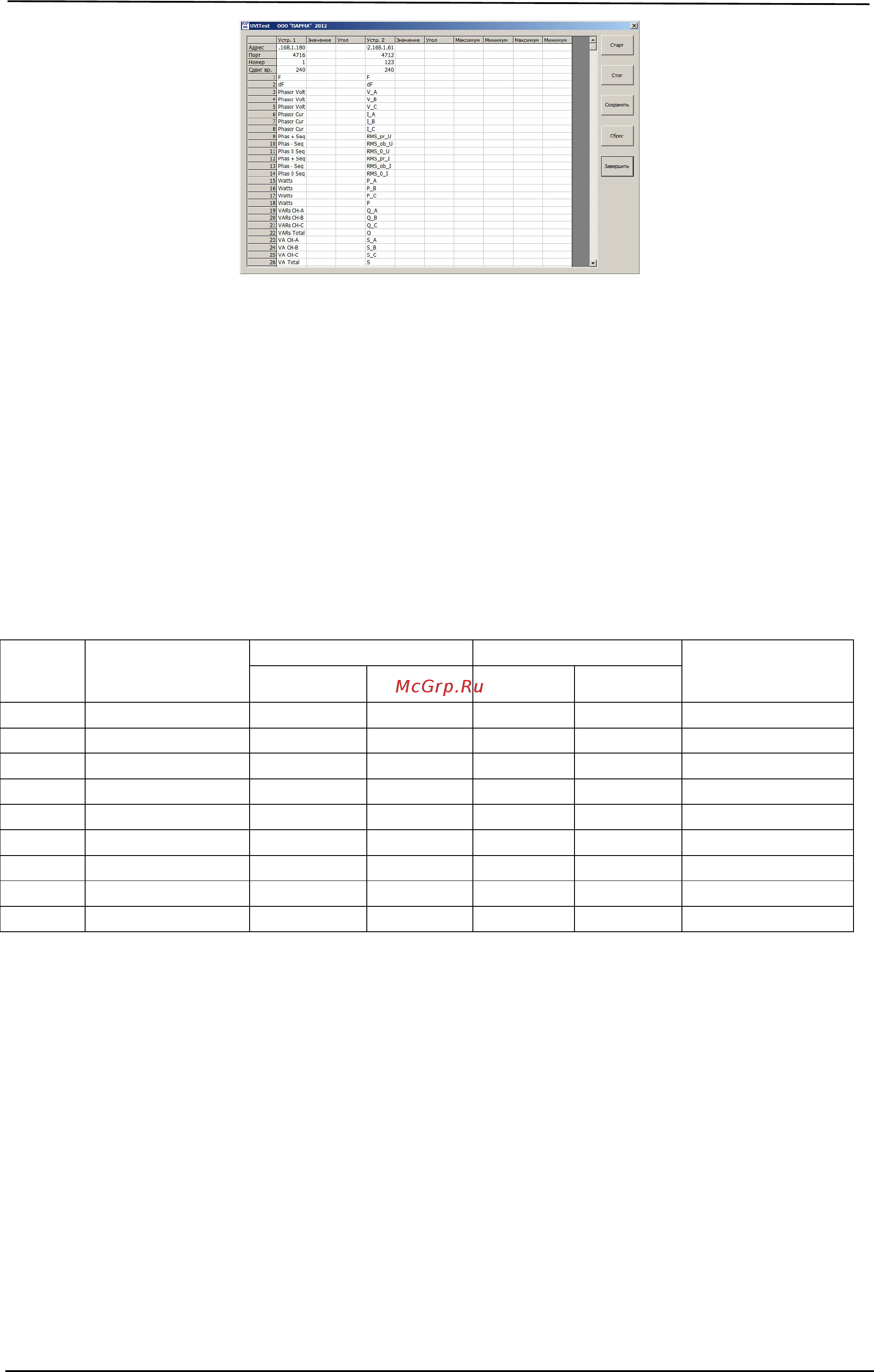

Рисунок 6

4.6.8 Определение погрешностей регистратора при измерении параметров в

функции УВИ

4.6.8.1 В зависимости от используемых модулей, например 140 В и 6,5 А; 140 В и 1,4 А;

460 В и 1,4 А; 460 В и 6,5 А выбрать значения испытательных сигналов, сформировать и выдать

первый испытательный сигнал на входы регистратора и счетчика 1133А. Параметры испытатель-

ных сигналов приведены в таблице 7.

Таблица 7

U, B для диапазонов I, А для диапазонов

Номер

сигнала

F,Гц

для всех

диапазонов

140 В 460В 1,4 А 6,5 А

U °для всех

диапазонов

1 50 14 46 0,14 0,65 30

2 50 42 138 0,42 1,95 60

3 50 70 230 0,7 3,25 120

4 50 105 345 1,05 4,875 240

5 50 140 460 1,4 6,5 180

6 45 100 220 1 5 0

7 47 100 220 1 5 0

8 51 100 220 1 5 0

9 55 100 220 1 5 0

4.6.8.2 Значения четвертого испытательного сигнала действующего значения напряже-

ния переменного тока равного 345 В, сформировать на калибраторе «ПАРМА ГС8.03» следую-

щим образом:

− Ua – 0 В; Uв –199,2 B; Uс –199,2 В;

− Ia – 0 A; Iв –4,875 A; Iс – 0 A

− Uв – 240 °, углы остальных каналов 0 °

− F –50 Гц для всех каналов напряжения и тока.

4.6.8.3 Значения пятого испытательного сигнала действующего значения напряжения

переменного тока равного 460 В сформировать на калибраторе «ПАРМА ГС8.03» следующим

образом:

− Ua – 0 В; Uв –230 B; Uс –230 В;

− Ia – 0 A; Iв – 6,5 A; Iс – 0 A

− Uв – 180 °, углы остальных каналов 0 °

− F –50 Гц для всех каналов напряжения и тока.

4.6.8.4 Для модулей U=140 В и I=6,5 A первый испытательный сигнал будет:
