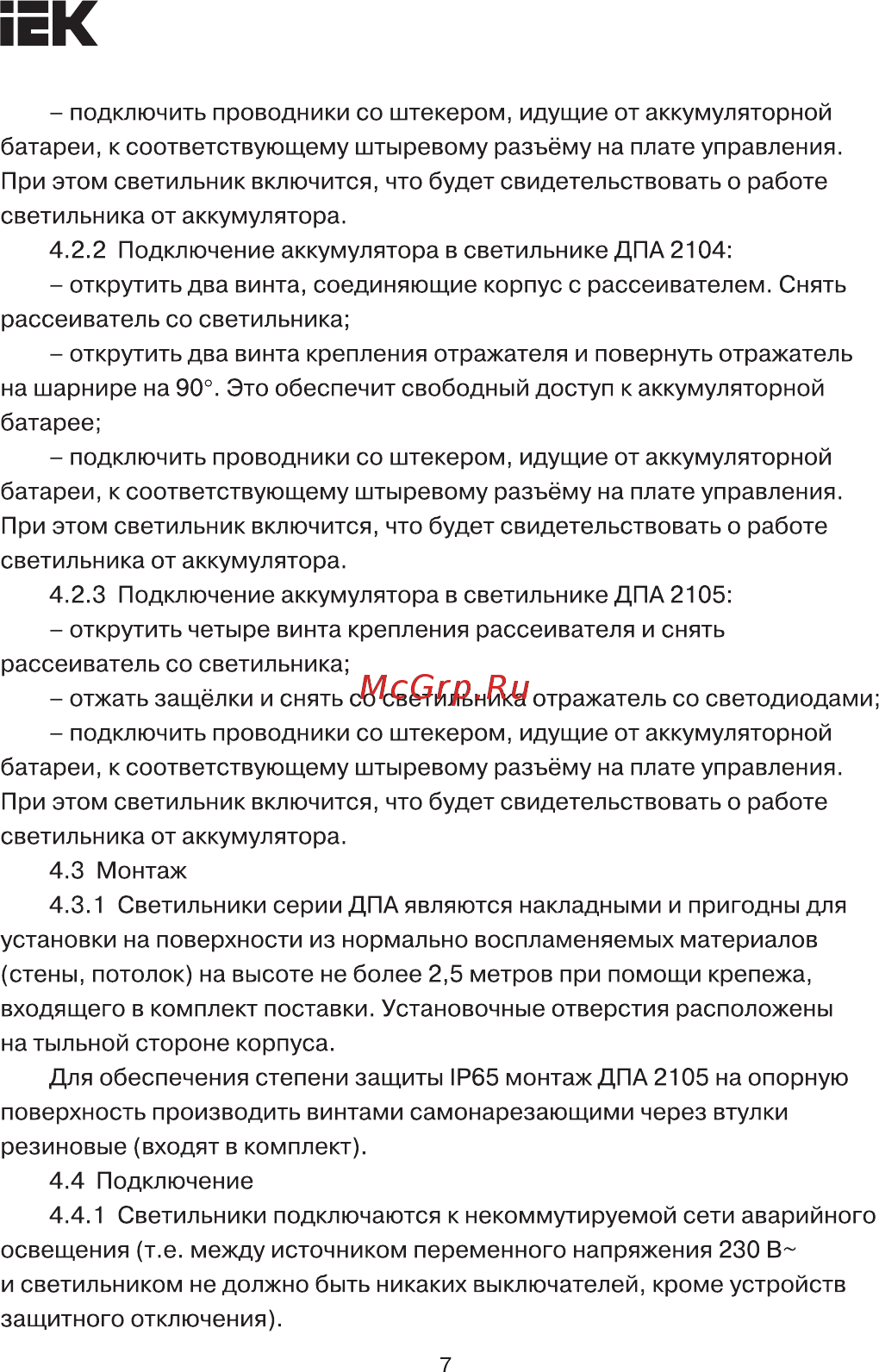

ЕК подключить проводники со штекером идущие от аккумуляторной батареи к соответствующему штыревому разъёму на плате управления При этом светильник включится что будет свидетельствовать о работе светильника от аккумулятора 4 2 2 Подключение аккумулятора в светильнике ДПА 2104 открутить два винта соединяющие корпус с рассеивателем Снять рассеиватель со светильника открутить два винта крепления отражателя и повернуть отражатель на шарнире на 90 Это обеспечит свободный доступ к аккумуляторной батарее подключить проводники со штекером идущие от аккумуляторной батареи к соответствующему штыревому разъёму на плате управления При этом светильник включится что будет свидетельствовать о работе светильника от аккумулятора 4 2 3 Подключение аккумулятора в светильнике ДПА 2105 открутить четыре винта крепления рассеивателя и снять рассеиватель со светильника отжать защёлки и снять со светильника отражатель со светодиодами подключить проводники со штекером идущие от аккумуляторной батареи к соответствующему штыревому разъёму на плате управления При этом светильник включится что будет свидетельствовать о работе светильника от аккумулятора 4 3 Монтаж 4 3 1 Светильники серии ДПА являются накладными и пригодны для установки на поверхности из нормально воспламеняемых материалов стены потолок на высоте не более 2 5 метров при помощи крепежа входящего в комплект поставки Установочные отверстия расположены на тыльной стороне корпуса Для обеспечения степени защиты 1Р65 монтаж ДПА 2105 на опорную поверхность производить винтами самонарезающими через втулки резиновые входят в комплект 4 4 Подключение 4 4 1 Светильники подключаются к некоммутируемой сети аварийного освещения т е между источником переменного напряжения 230 В и светильником не должно быть никаких выключателей кроме устройств защитного отключения 7
