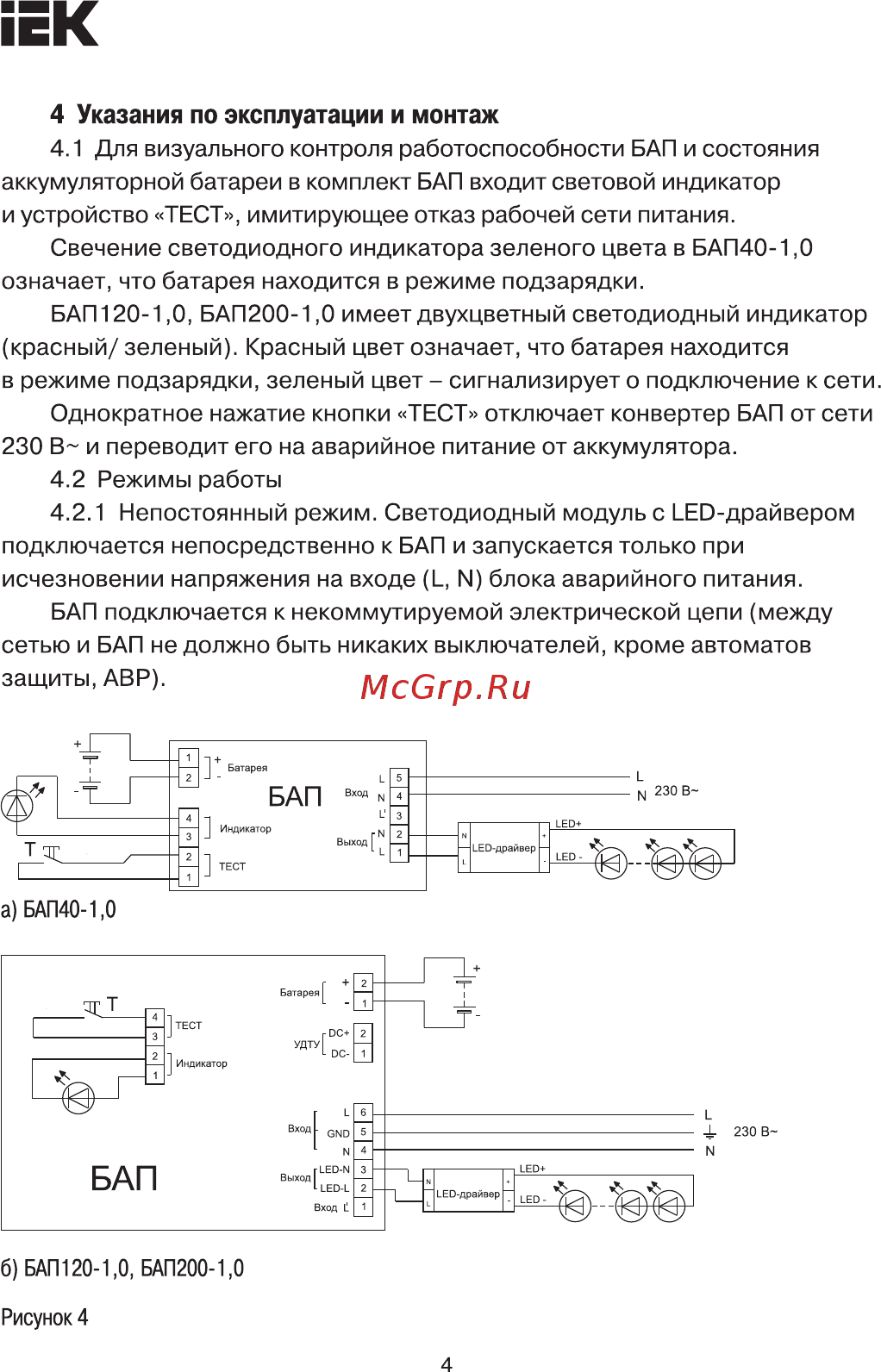

ЕК 4 Указания по эксплуатации и монтаж 4 1 Для визуального контроля работоспособности БАП и состояния аккумуляторной батареи в комплект БАП входит световой индикатор и устройство ТЕСТ имитирующее отказ рабочей сети питания Свечение светодиодного индикатора зеленого цвета в БАП40 1 0 означает что батарея находится в режиме подзарядки БАП120 1 0 БАП200 1 0 имеет двухцветный светодиодный индикатор красный зеленый Красный цвет означает что батарея находится в режиме подзарядки зеленый цвет сигнализирует о подключение к сети Однократное нажатие кнопки ТЕСТ отключает конвертер БАП от сети 230 В и переводит его на аварийное питание от аккумулятора 4 2 Режимы работы 4 2 1 Непостоянный режим Светодиодный модуль с БЕО драйвером подключается непосредственно к БАП и запускается только при исчезновении напряжения на входе Б М блока аварийного питания БАП подключается к некоммутируемой электрической цепи между сетью и БАП не должно быть никаких выключателей кроме автоматов защиты АВР 230 В б БАП 120 1 0 БАП200 1 0 Рисунок 4 4
