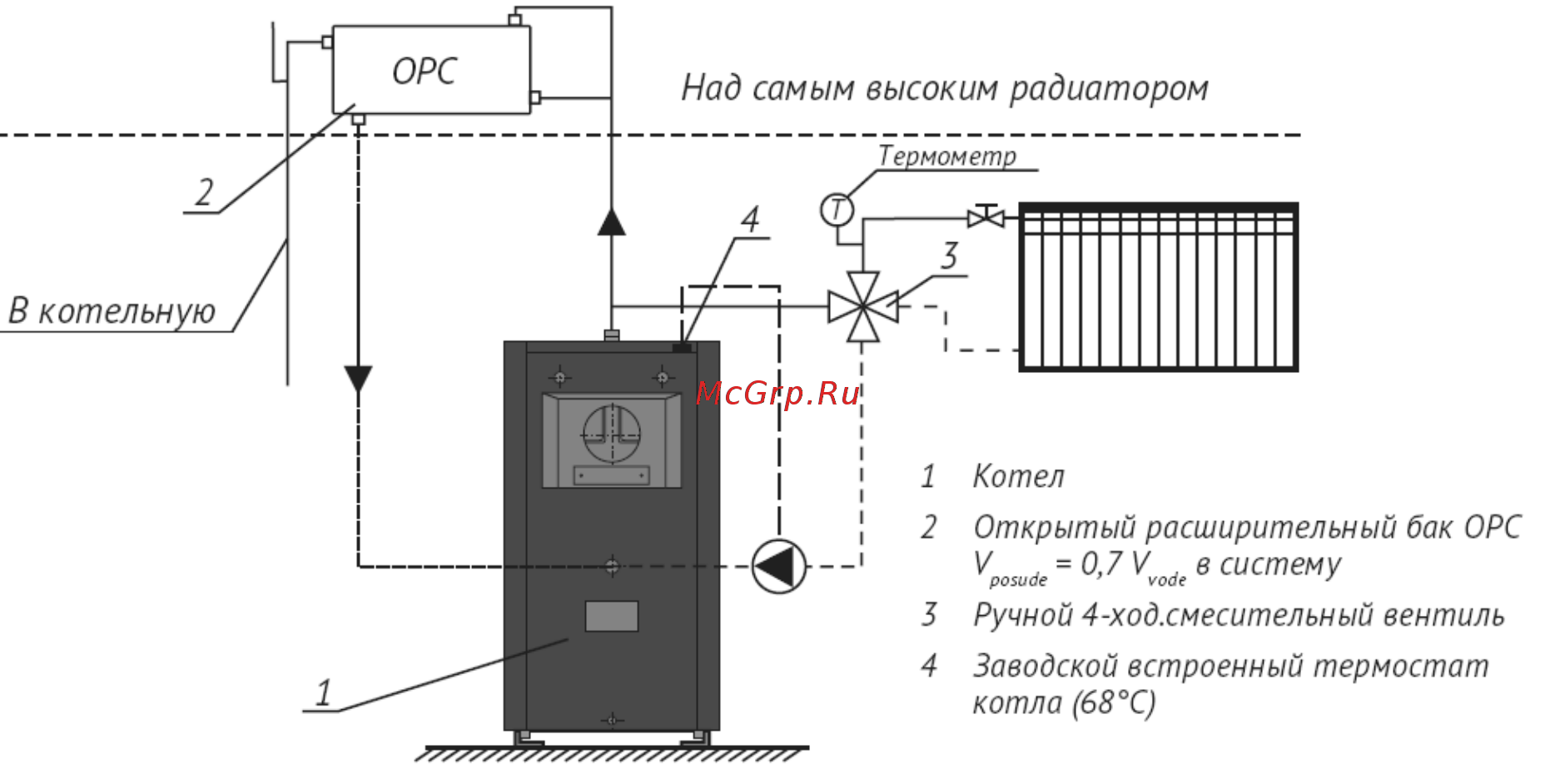

Рисунок 9. Принципиальная схема подключения котла в открытую систему отопления

Открытый расширительный бак и предохранительный клапан переполнения должны быть

расположены в самой высокой точке отопительной системы, чтобы вывести воздух из котла и тем

самым предотвратить создание воздушных карманов, которые могут привести к перегреву. Если

расширительный бак устанавливается в комнате без отопления, то его необходимо изолировать.

Объем открытого расширительного бака определяется следующим образом:

tank

=0,07 x V

water

(в системе) ,

где: V- Объем воды внутри котла и установки (в литрах).

7. ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

7.1 ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ РАБОТЫ КОТЛА НА ТВЁРДОМ ТОПЛИВЕ

Необходимо установить:

• термостатический регулятор тяги на предназначенное для него место и соединить его цепочкой с

заслонкой подачи воздуха на нижней двери котла

• оборудование, указанное на рисунке 7 и рисунке 8, при установке в закрытую систему отопления

• оборудование, указанное на рисунке 9, при установке в открытую систему отопления

7.2 ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ РАБОТЫ НА ПЕЛЛЕТАХ

Необходимо установить комплект состоящий из:

• пеллетной горелки,

• шнека подачи пеллет из бункера,

• бункера для хранения пеллет,

• пульта управления.

Если какие-либо электрические кабели, связывающие элементы комплекта для работы на

пеллетах, повреждены, заменить их может только сервисная служба производителя с целью

предотвращения возможной опасности.

7.3 ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ РАБОТЫ НА ЖИДКОМ ТОПЛИВЕ ИЛИ ГАЗЕ

Необходимо установить:

• жидкотопливную / газовую горелку в нижнюю дверцу котла, предварительно сняв заглушку.

• пульт управления жидкотопливной / газовой горелкой в заводские отверстия на крышке обшивки.
