RQT7526

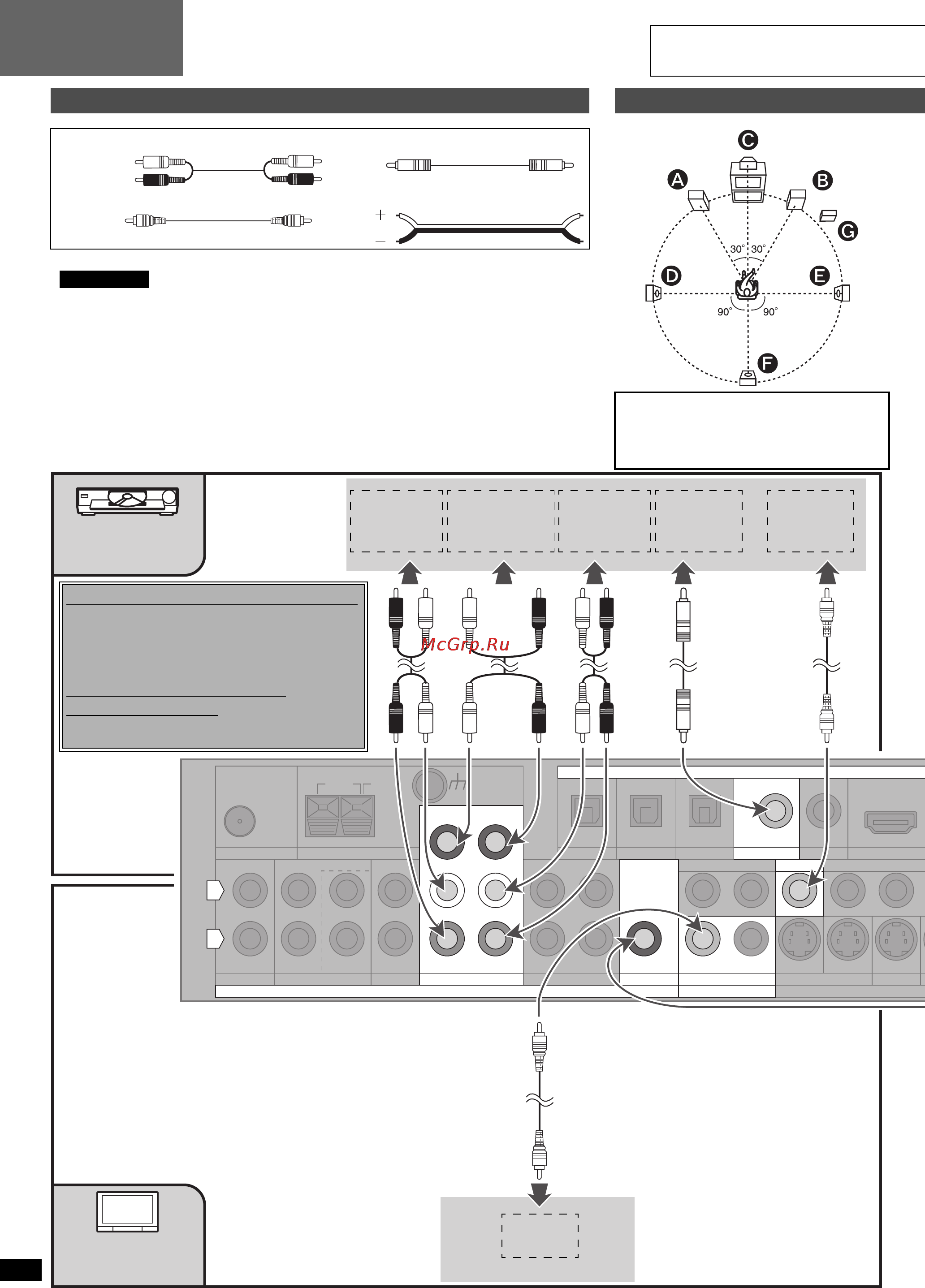

Подсоединение домашнего кинотеатра
Перед подсоединением
1
Расположение динамиков
111
Стереофонический кабель Коаксиальный кабель
1
Кабель для видео соединения Шнур динамика
1
Выключите все компоненты перед выполнением любых соединений.
Примeчаниe
• Используйте цифровое соединение, чтобы наслаждаться режимами Dolby Digital или
DTS и записывать цифровые источники (á стр. 16 и 26).
• Используйте аналоговое соединение, чтобы прослушивать источники, которые не могут
быть декодированы этим аппаратом, чтобы записывать аналоговые источники и чтобы
выводить через разъем SECOND AUDIO OUT (á стр. 10, 16, 25 и 26).
• Когда устанавливается режим экранного дисплея (á стр. 12), подсоедините разъем
VIDEO IN телевизора к разъему VIDEO TV MONITOR OUT этого аппарата (á ниже).
• Наслаждайтесь более высококачественным изображением, используя разъем S VIDEO
или COMPONENT (á стр. 9).
• Обращайтесь к стр. с 6 по 10 относительно подсоединений к другому оборудованию.
1
1
Передние динамики, центральный динамик
и динамики окружающего звучания следует
располагать приблизительно на одинаковом
расстоянии от позиции прослушивания.
Углы на схеме даны приблизительно.
Белый (L)
Красный (R)
75
Ω
LOOP EXT
FM ANT AM ANT
IN
CD
L
R
REC(OUT)
PLAY(IN)
TA PE
LOOP ANT
GND
IN
TV DVR/VCR1
OUT IN
OUT
OPTICAL
(TV) IN
OPTICAL1 OPTICAL2
(DVR) IN
COAXIAL2
(CD) IN
OUT
IN
DVR/VCR1
MONITOR OUT
TV MONITOR O
U
YPB P
IN IN
TV DVD
D
S VIDEO
CENTER
SUBWOOFER
SURROUND
FRONT
DVD/DVD 6CH
COAXIAL1
IN
DVD
VIDEO
MONITOR OUT
IN
TV
(DVD) IN
SECOND AUDIO OUT
OUT
OUT
SUBWOOFER
DIGITAL
AUDIO
AUDIO OUT
(SURROUND
L, R)
AUDIO OUT
(CENTER,
SUBWOOFER)
AUDIO OUT
(FRONT L, R)
DIGITAL
AUDIO OUT
VIDEO OUT
VIDEO IN
DVD плеер
Телевизор
или монитор
Изменение установок цифрового входа
Вы можете изменить входные установки для
цифровых разъемов, если это необходимо.
Отметьте оборудование, которое Вы
подсоединили к разъемам, затем измените
установки (á стр. 12 или 14).
Примечание относительно
аналогового входа
Если DVD плеер не имеет 6 канального выхода,
подсоедините к разъему FRONT L, R.
Пункт 1
DVD плеер/
Телевизор или монитор
32
