SAWO ARIES ARI3-75NB-P [23/24] Spareparts
![SAWO ARIES ARI3-75NB-P [23/24] Spareparts](/views2/1515991/page23/bg17.png)
3
2
4
5
1
8
7
9
10
11
12
6
3
2
4
6
8
7
9
10
11

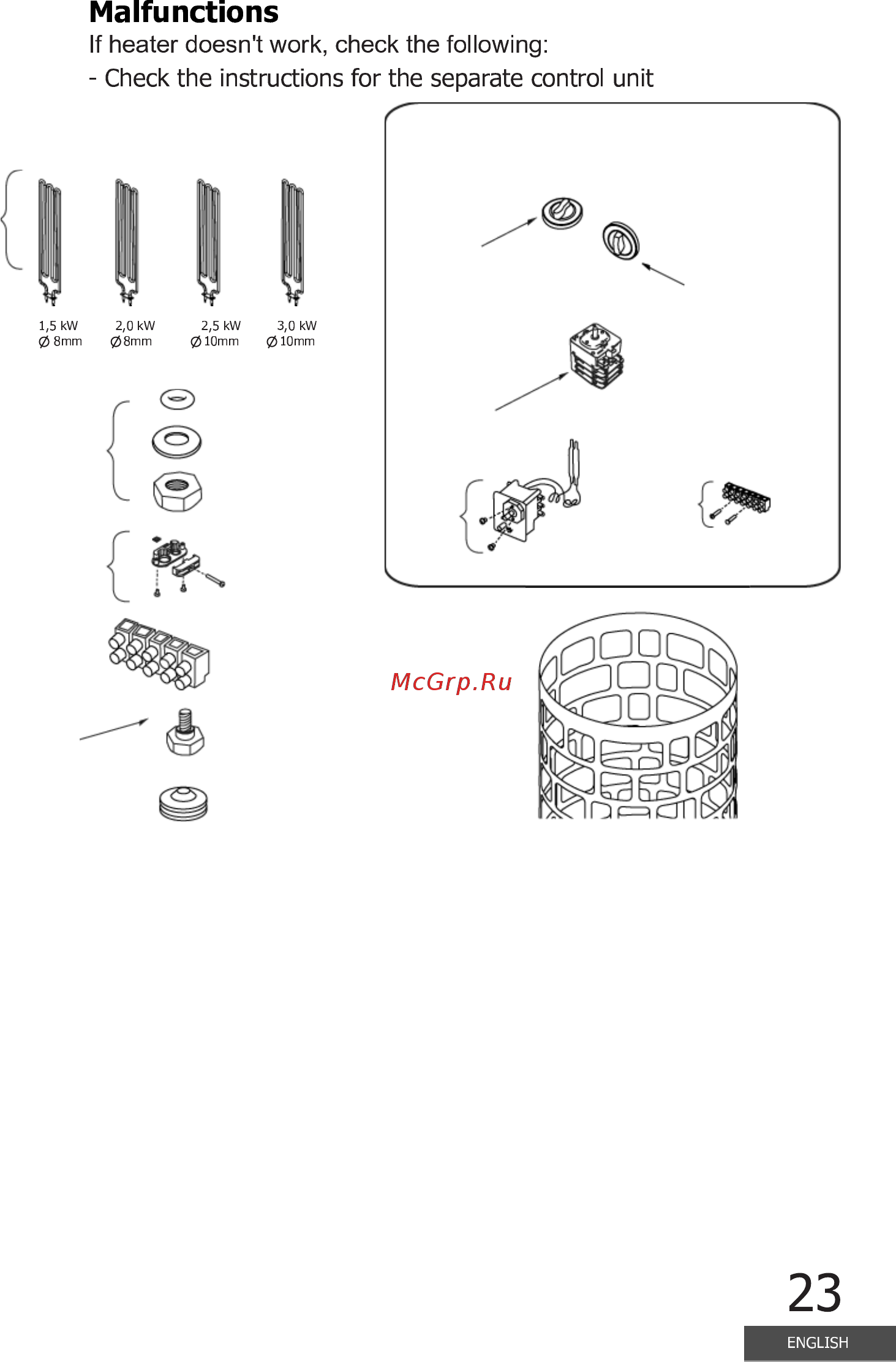

Spareparts
1.
2.
3.
4.
5.
6.
7.
8.
9
10.
11.
12.
Heating Element
Heating Element Holder
Cable Holder
Terminal Block (Large)
Leveling Bolt
Grommet
Timer Knob
Thermo Knob
Timer Switch
Thermostat Switch
Terminal Block (Medium)
Frame
)
Длямоделейсовстроенным
пультомуправления
For Built-in control unit
Содержание
- Electric sauna heater 1
- English 1
- Heater 1
- Накрывание печки создает возможность пожара 2
- Обратитесь к руководству пользователя за дополнительными важными инструкциями 2
- Повторная настройка термостата в случае перегрева печи 2
- Инструкции по безопасности 4
- Для монтажников 6
- Min 100mm 8
- Side view 8
- Top view 8
- Top view side view 8
- Установить печку в вертикальной позиции 8
- Вы можете узнать максимальную расчетную мощность из руководства к пульту управления в случае если мощность печки превышает расчетные параметры пульта управления вам понадобится дополнительный блок управления мощностью дополнительный блок управления мощностью можно подключить к печке мощностью квт и выше 9
- Необходимо промыть камни перед загрузкой в печь чтобы удалить пыль и загрязнения которые могут вызвать неприятные запахи при первом включении печи необходимо загружать камни таким образом чтобы не блокировать свободную циркуляцию воздуха загрузите камни в печь таким образом чтобы тэны не были видны убедитесь что нагревательные элементы не погнулись и не соприкасаются друг с другом вследствие загрузки камней для этого правильно устанавливайте разделитель тэнов не используйте большие камни если они не помещаются между тэнами также не загружайте в печь маленькие камни размером меньше мм в диаметре поскольку они могут блокировать циркуляцию воздуха что в свою очередь приведет к перегреву тэнов и их выходу из строя используйте три дополнительных разделителя нагревательных элементов чтобы избежать их соприкосновения не кладите камни внутрь держателя тэнов только вокруг и сверху него если тэны соприкасаются это значительно сократит их срок службы рис 10
- Heating element separator 11
- Разделитель нагревательных элементов 11
- Air vent 12
- Ceiling 12
- Sensor 12
- Sensor location 12
- Thermostat 12
- Wall стена 12
- Вентиляционное отверстие потолок 12
- Пол 12
- Стена wall 12
- При использовании выносного блока управления необходимо установить температурный датчик с предохранителем срабатывающим в случае перегрева печки на потолок прямо над центром печки даже если это противоречит руководству к пульту управления установка датчика температуры над печкой на стене может привести к перегреву печки не устанавливайте температурный датчик с предохранителем ближе метра от вентиляции не устанавливайте датчики ближе м от вентиляционных отверстий при естественной вентиляции или ближе м при принудительной вентиляции если поток направлен мимо датчиков рис 13
- Terminal 1 14
- Terminal 1 6 0 kw 4 5 kw terminal 2 14
- Terminal 2 14
- Terminal 1 15
- Terminal 1 6 0 kw 6 0 kw terminal 2 15
- Terminal 2 15
- Terminal 2 9 0 kw 9 0 kw terminal 1 15
- 415v 3n 50 60hz 16
- A1 a b1 a1 16
- B a1 a 16
- B a1 a b a1 a b 16
- Control of electric heating in the household usage is optional 16
- H1 h2 h3 16
- H4 h5 h6 16
- N k 230v 16
- N l1l2 l3 16
- Sensor 16
- Timer termostat 16
- Датчик 16
- Управление электричеством нагревание в домашних условиях не обязательно 16
- Hinweis 17
- When converting from 4 5 6 0kw to7 5 9 0kw unscrew the sensor holder and bend the bottom spacer 17
- В случае перегрева датчик безопасности автоматически остановит работу каменки даже если таймер будет включен выясните из за чего произошел перегрев причиной перегрева могут быть слишком плотно или слишком свободно уложенные камни местоположение каменки или плохая вентиляция также возможен перегрев датчика если он расположен близко к печке выяснив причину решите проблему прежде чем заново устанавливать датчик безопасности кнопка сброса защиты от перегрева расположена ниже ручки регулирования температуры 17
- Вид снизу 17
- Изогнутый держатель датчика 17
- Кнопка сброса 17
- Нажмите булавкой на кнопку сброса для перезапуска термостата 17
- При переключении с квт на квт открутите держатель датчика и согните нижнюю втулку 17
- Применимо только для моделей со встроенным пультом управления 17
- Расположение датчиков для моделей со встроенным пультом управления 17
- Heater model stones control fuse 22
- Sauna room supply size of heater 22
- Terminal 2 t1 t2 terminal 1 22
- Voltage heating element 22
- Помещение сауны напряжение управл предох р р печи 22
- Р р кабеля камней 22
- Spareparts 23
