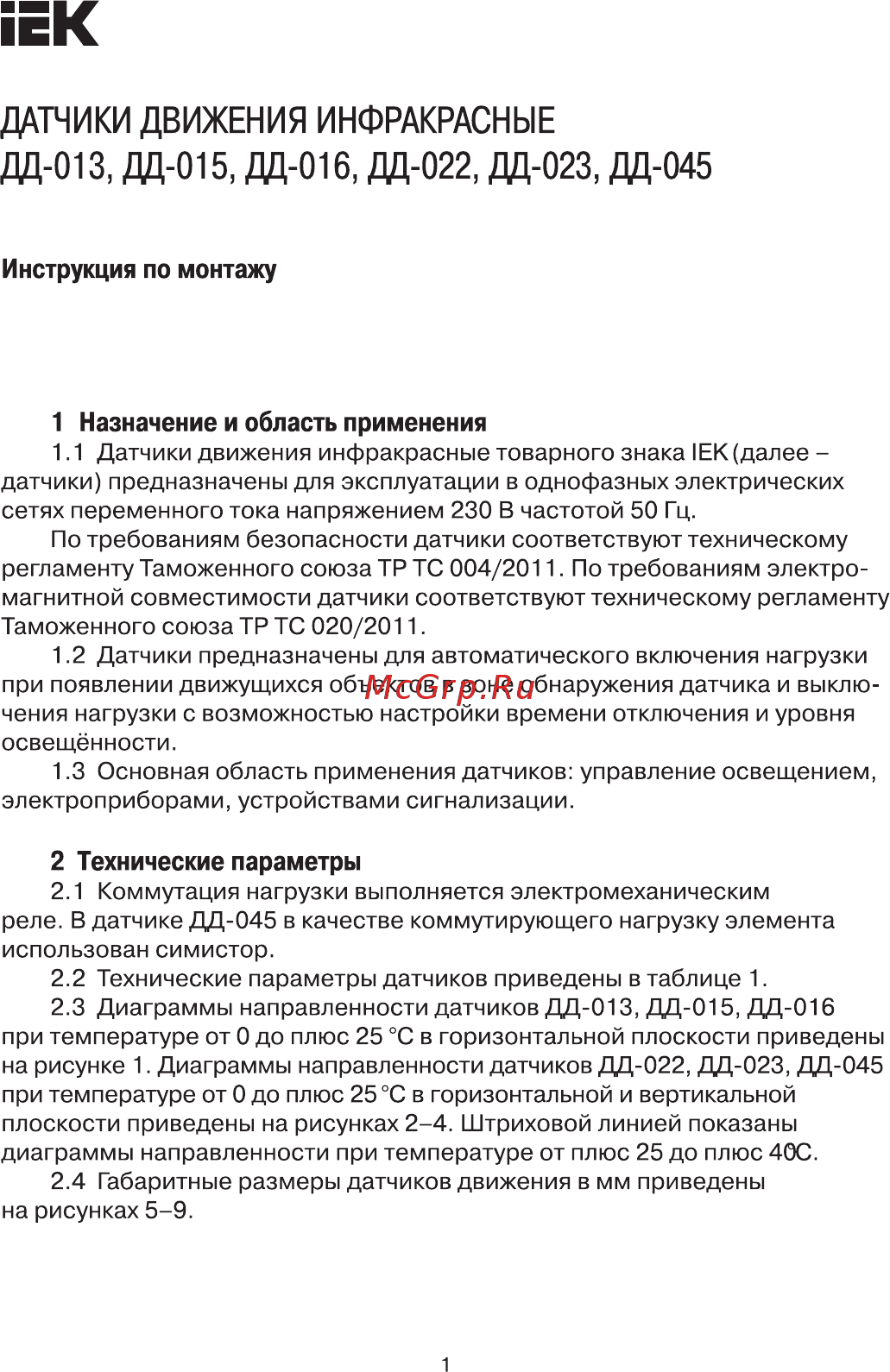

ЕК ДАТЧИКИ ДВИЖЕНИЯ ИНФРАКРАСНЫЕ ДД 013 ДД 015 ДД 016 ДД 022 ДЦ 023 ДД 045 Инструкция по монтажу 1 Назначение и область применения 1 1 Датчики движения инфракрасные товарного знака IЕК далее датчики предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц По требованиям безопасности датчики соответствуют техническому регламенту Таможенного союза ТРТС 004 2011 По требованиям электро магнитной совместимости датчики соответствуют техническому регламенту Таможенного союза ТР ТС 020 2011 1 2 Датчики предназначены для автоматического включения нагрузки при появлении движущихся объектов в зоне обнаружения датчика и выклю чения нагрузки с возможностью настройки времени отключения и уровня освещённости 1 3 Основная область применения датчиков управление освещением электроприборами устройствами сигнализации 2 Технические параметры 2 1 Коммутация нагрузки выполняется электромеханическим реле В датчике ДД 045 в качестве коммутирующего нагрузку элемента использован симистор 2 2 Технические параметры датчиков приведены в таблице 1 2 3 Диаграммы направленности датчиков ДД 013 ДД 015 ДД 016 при температуре от 0 до плюс 25 С в горизонтальной плоскости приведены на рисунке 1 Диаграммы направленности датчиков ДД 022 ДД 023 ДД 045 при температуре от 0 до плюс 25 С в горизонтальной и вертикальной плоскости приведены на рисунках 2 4 Штриховой линией показаны диаграммы направленности при температуре от плюс 25 до плюс 40С 2 4 Габаритные размеры датчиков движения в мм приведены на рисунках 5 9
