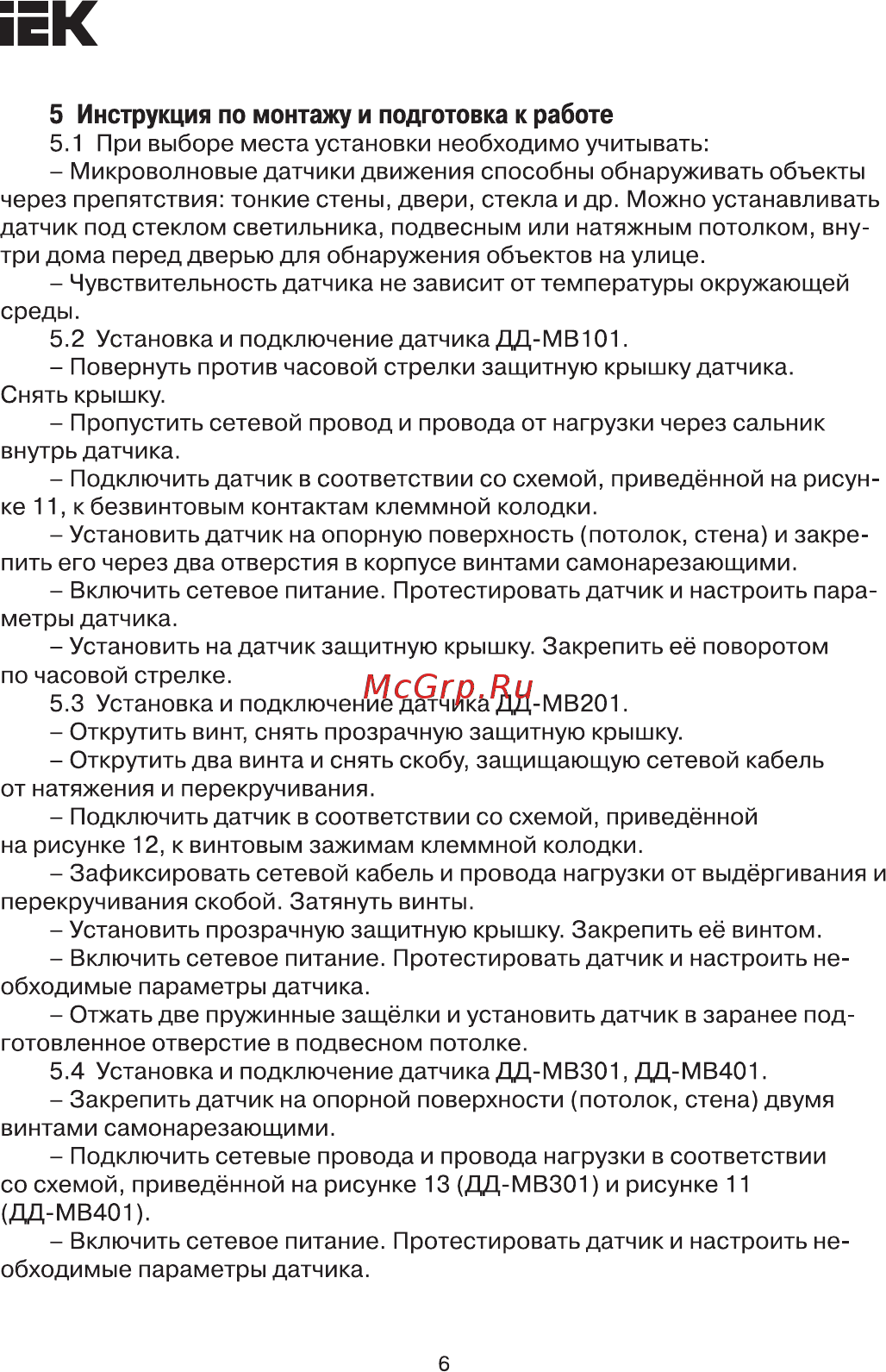

ЕК 5 Инструкция по монтажу и подготовка к работе 5 1 При выборе места установки необходимо учитывать Микроволновые датчики движения способны обнаруживать объекты через препятствия тонкие стены двери стекла и др Можно устанавливать датчик под стеклом светильника подвесным или натяжным потолком вну три дома перед дверью для обнаружения объектов на улице Чувствительность датчика не зависит от температуры окружающей среды 5 2 Установка и подключение датчика ДД МВ101 Повернуть против часовой стрелки защитную крышку датчика Снять крышку Пропустить сетевой провод и провода от нагрузки через сальник внутрь датчика Подключить датчик в соответствии со схемой приведённой на рисун ке 11 кбезвинтовым контактам клеммной колодки Установить датчик на опорную поверхность потолок стена и закре пить его через два отверстия в корпусе винтами самонарезающими Включить сетевое питание Протестировать датчик и настроить пара метры датчика Установить на датчик защитную крышку Закрепить её поворотом по часовой стрелке 5 3 Установка и подключение датчика ДД МВ201 Открутить винт снять прозрачную защитную крышку Открутить два винта и снять скобу защищающую сетевой кабель от натяжения и перекручивания Подключить датчик в соответствии со схемой приведённой на рисунке 12 к винтовым зажимам клеммной колодки Зафиксировать сетевой кабель и провода нагрузки от выдёргивания и перекручивания скобой Затянуть винты Установить прозрачную защитную крышку Закрепить её винтом Включить сетевое питание Протестировать датчик и настроить не обходимые параметры датчика Отжать две пружинные защёлки и установить датчик в заранее под готовленное отверстие в подвесном потолке 5 4 Установка и подключение датчика ДД МВ301 ДД МВ401 Закрепить датчик на опорной поверхности потолок стена двумя винтами самонарезающими Подключить сетевые провода и провода нагрузки в соответствии со схемой приведённой на рисунке 13 ДД МВ301 и рисунке 11 ДД МВ401 Включить сетевое питание Протестировать датчик и настроить не обходимые параметры датчика 6
