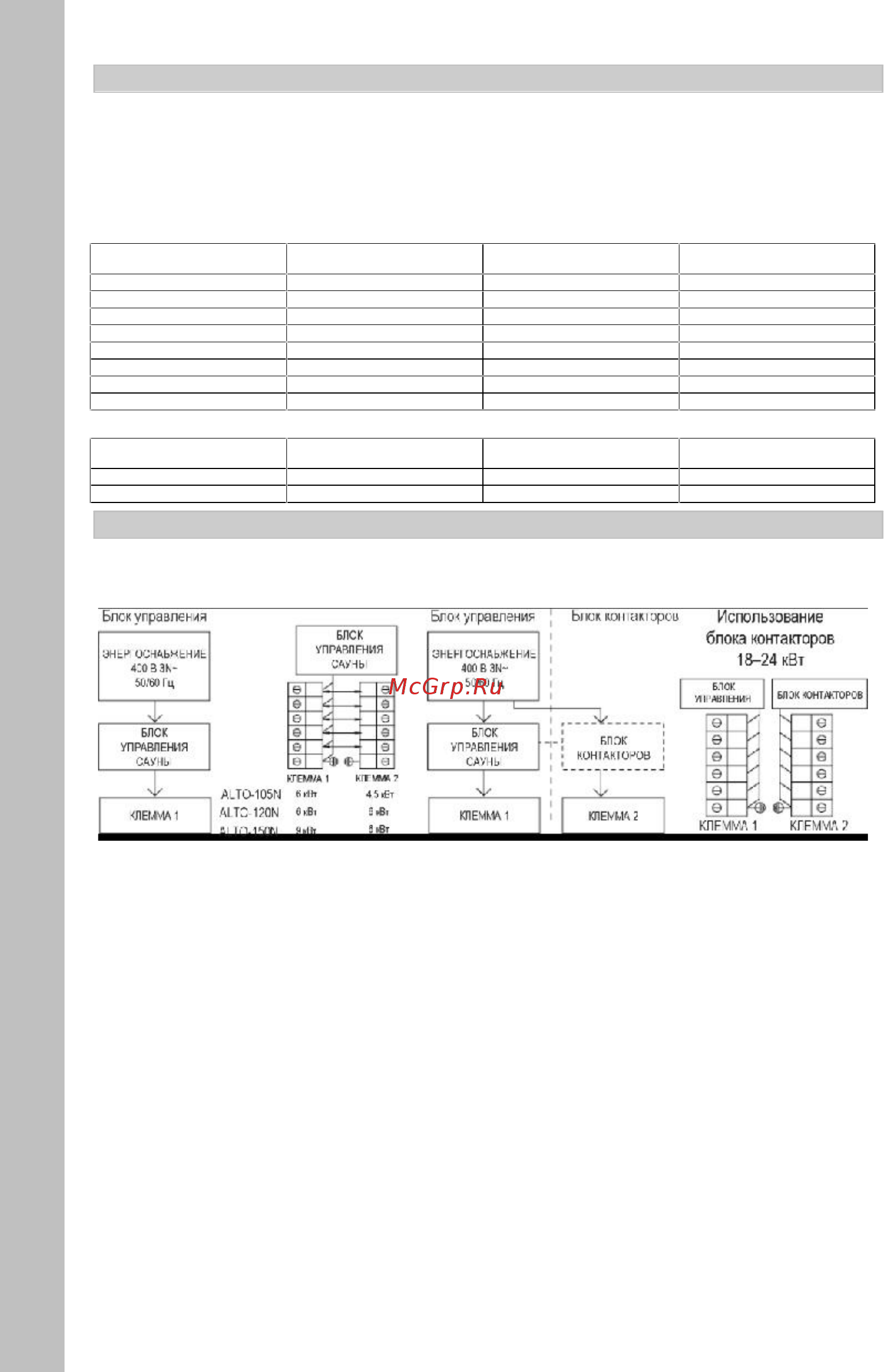

SAWO Super Altostratus V12 ALTO-180NV12 [6/9] Клеммы и номинальная мощность
![SAWO SuperAltostratus ALTO-150N [6/9] Клеммы и номинальная мощность](/views2/1516454/page6/bg6.png)
6
Р У С С К И Й
ПРИМЕЧАНИЕ.
Клемма 1 должна использоваться для основного блока управления. Клемма 2 должна использоваться для дополнительно-
го блока коммутации питания.
Для кабелей длиной более 2 м поперечное сечение следует выбирать в соответствии с требованиями VDE 0100
(Vorschriftenwerk Deutscher Elektrotechniker — предписания Союза немецких электротехников), которые относятся к EVU
(Energieversorgungsunternehmen
— энергоснабжающая организация).
Клеммы и номинальная мощность
МОДЕЛЬ
КЛЕММА 1 (кВт)
КЛЕММА 2 (кВт)
ALTO-90N
9
12
ALTO-105N
6
4,5
10,5
ALTO-120N
6
6
12
ALTO-150N
9
6
15
ALTO-180N
6
9
ALTO-180NV12
9
12
ALTO-210NV12
9
12
ALTO-240NV12
12
Технические характеристики блока управления и контакторов
ТИП
МОЩНОСТЬ (МАКС.)
НАПРЯЖЕНИЕ
ТОК
Блок управления Innova 15 кВт
15 кВт
400 В
21,5 А
Блок контакторов Innova 15 кВт
15 кВт
400 В
21,5 А
ПРИМЕЧАНИЕ.
Более подробная информация приведена в руководстве по блоку управления и блоку контакторов.
СИСТЕМА НАГРЕВА
