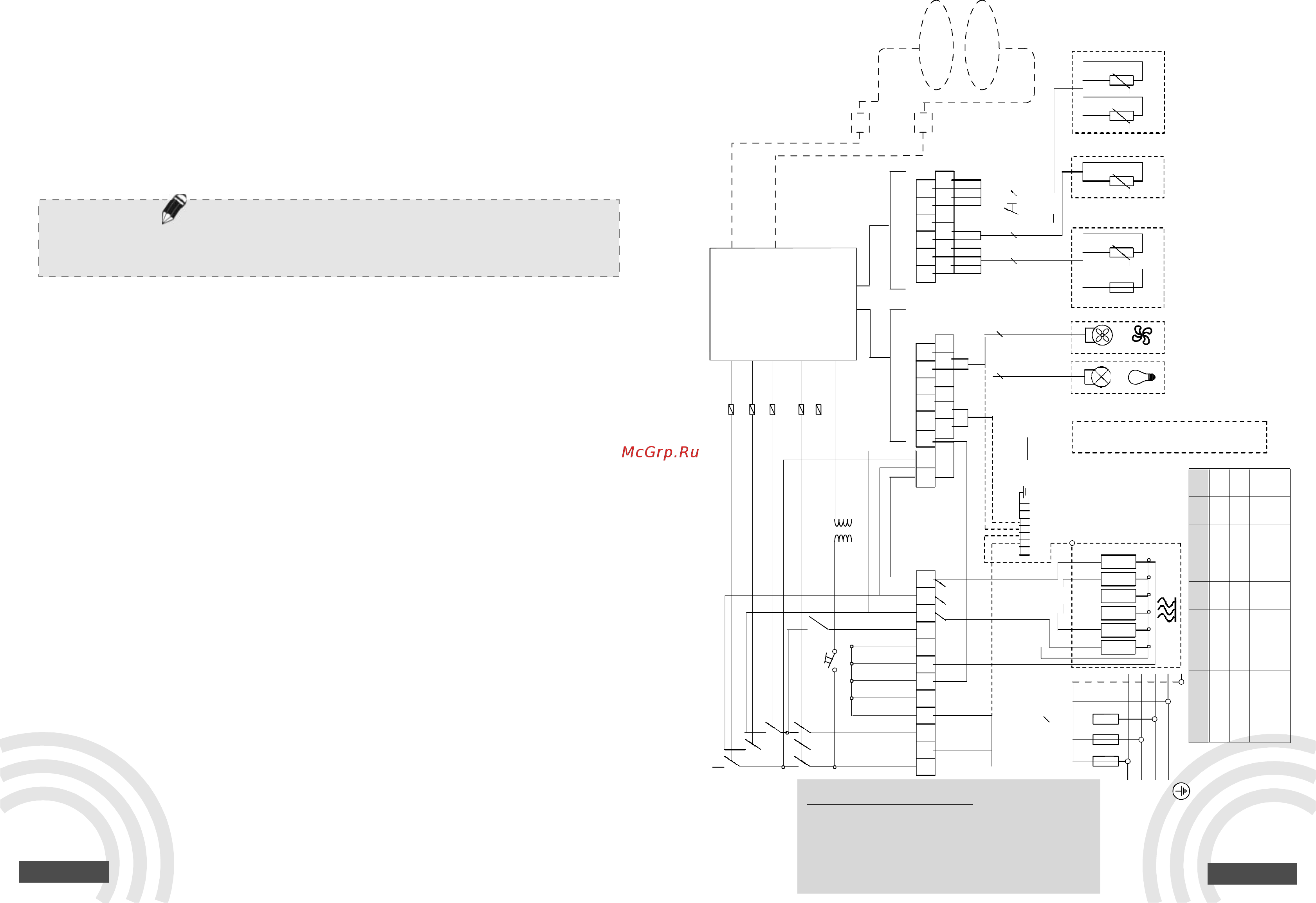

Макс. мощн.
15 кВт
400 В 3Н~
50-60 Гц
КОНТРОЛЛЕР
N
R S
T N N N N N
UB
U V W
W
TB
N2
2 1
1
D
1 3
ОЖ.
ВЫП.
НАП.
В-Р
Пускатель
V
U ЩЕНИЕ
N
ОСВ Е-
N N N
3 4
4
D
2 4
Управл
.
ОЖ.
Предо-
хранит.
TS1
ДВЕРНОЙ ДАТЧИК
TS2
Пульт
управления
T/В
3
3
4
2
4
5
PE
T
T
T
T
RH
H H H H H H
1 2 3 4 5 6
(R) L1
(S) L2
(T) L3
N
PE
Датчик температ. /
влажности
Предохран.
TS1
TS2
Модель
TH6-80Ni
TH6-90Ni
TH6-105Ni
TH6-120Ni
кВт
8.0
9.0
10.5
12.0
H1
H2
H3
H4
H5
H6
1.5
1.5
2.0
2.0
1.15
1.5
1.5
2.0
1.5
1.5
2.0
2.0
1.15 1.5
1.15
1.5
1.5
1.5
1.5
2.0
1.5
2.0
2.0 2.0
Двернойдатчик
(не
обязателен)
Если печь предназначена для использования в общественных саунах,
рекомендуется устанавливать дополнительный датчик на двери. Этот датчик
блокирует все операции предварительного запуска при открытой двери, когда
режим обратного отсчета включен.
Дверной датчик также предупреждает, если дверь в сауну открыта в течение
длительного времени при включенной печи. Если дверь остается открытой
более 15 минут при включенной печи, прозвучит сигнал, а на дисплее
появится надпись “DOOR” (Дверь). При этом печь автоматически выключится.
Электрические
схемы
Примечание:
В случае установки дверного датчика клеммы дверного датчика на контроллере питания
необходимо соединить между собой с помощью перемычки. См. Рис. 5. Примечание:
соединение на схеме не представлено.
Вентилятор
(не
обязателен
)
Вентиляция может быть включена, только если в конструкции пульта
управления предусмотрена функция управления вентилятором. Двигатель
вентилятора должен быть с экранированными полюсами или с
разделительным конденсатором. Максимальная мощность двигателя – 100 Вт
с 230 В переменного тока.
Регуляторосвещения
(не
обязателен
)
В сауне допускается использовать любые подходящие лампы. Если функция
управления регулятором освещения предусмотрена на пульте управления и
эксплуатируется, допустимо использовать только лампы накаливания.
БЕЗ
ПРЕДОХРАНИТЕЛ
Я
TB: Управление
нагревом
14
РУССКИЙ
СОКРАЩЕНИЯ
НА
С
Х
Е
М
Е
:
ОЖ. - ОЖИД (режим ожидания)
ВЫП. - Выпустить воду
НАП. - Наполнить
В-Р - ВЕНТИЛЯТОР
Т/В - Температура/Влажность
15
РУССКИЙ
