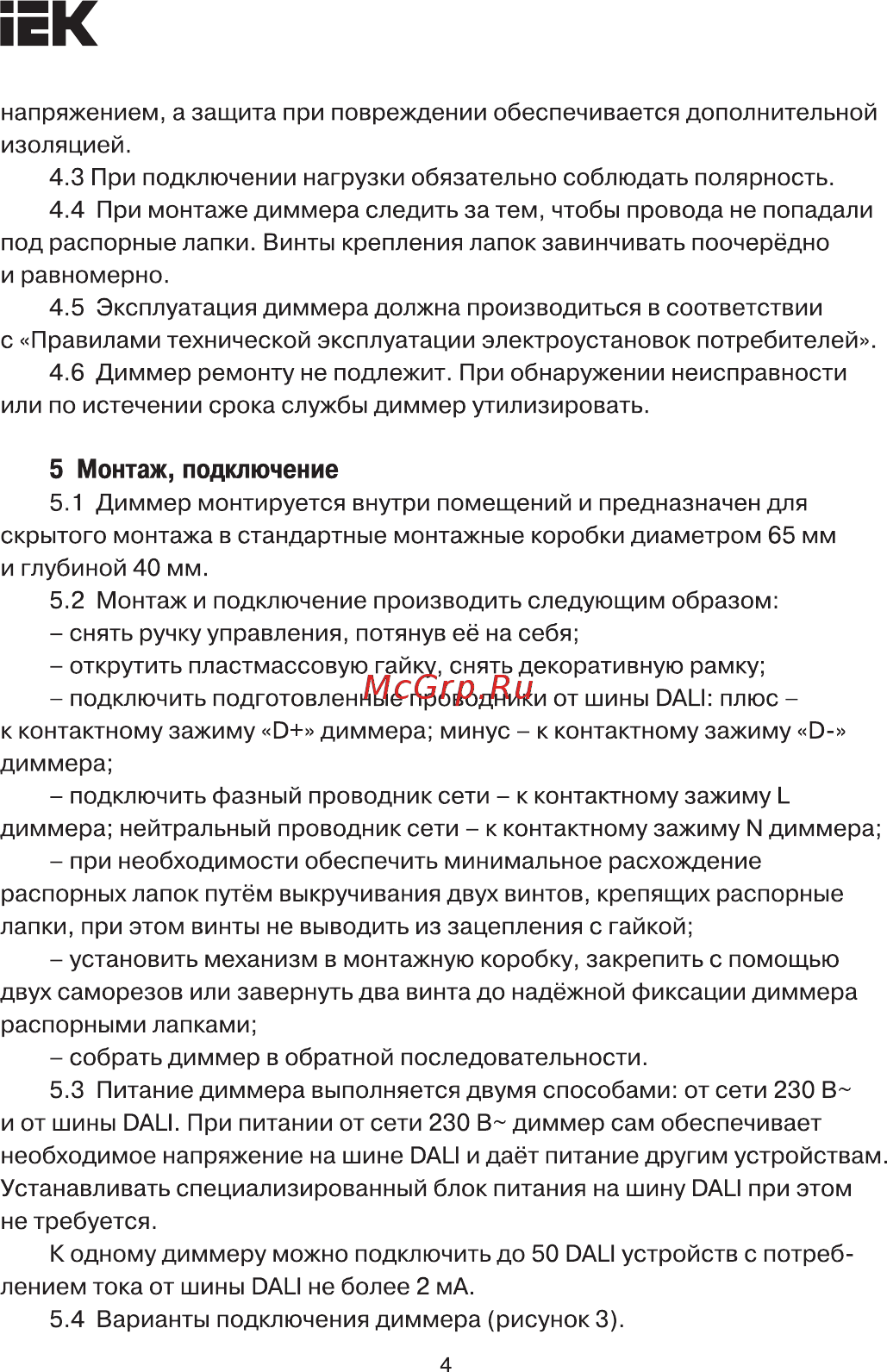

EK напряжением а защита при повреждении обеспечивается дополнительной изоляцией 4 3 При подключении нагрузки обязательно соблюдать полярность 4 4 При монтаже диммера следить за тем чтобы провода не попадали под распорные лапки Винты крепления лапок завинчивать поочерёдно и равномерно 4 5 Эксплуатация диммера должна производиться в соответствии с Правилами технической эксплуатации электроустановок потребителей 4 6 Диммер ремонту не подлежит При обнаружении неисправности или по истечении срока службы диммер утилизировать 5 Монтаж подключение 5 1 Диммер монтируется внутри помещений и предназначен для скрытого монтажа в стандартные монтажные коробки диаметром 65 мм и глубиной 40 мм 5 2 Монтаж и подключение производить следующим образом снять ручку управления потянув её на себя открутить пластмассовую гайку снять декоративную рамку подключить подготовленные проводники от шины DALI плюс к контактному зажиму D диммера минус к контактному зажиму D диммера подключить фазный проводник сети к контактному зажиму L диммера нейтральный проводник сети к контактному зажиму N диммера при необходимости обеспечить минимальное расхождение распорных лапок путём выкручивания двух винтов крепящих распорные лапки при этом винты не выводить из зацепления с гайкой установить механизм в монтажную коробку закрепить с помощью двух саморезов или завернуть два винта до надёжной фиксации диммера распорными лапками собрать диммер в обратной последовательности 5 3 Питание диммера выполняется двумя способами от сети 230 В и от шины DALI При питании от сети 230 В диммер сам обеспечивает необходимое напряжение на шине DALI и даёт питание другим устройствам Устанавливать специализированный блок питания на шину DALI при этом не требуется К одному диммеру можно подключить до 50 DALI устройств с потреб лением тока от шины DALI не более 2 мА 5 4 Варианты подключения диммера рисунок 3 4
