Iek DALI (2 адреса) 4 кнопки пластик белый LDR22-01-4-1-K01 [4/6] Крепление панели с кнопками и декоративной рамки произведено

Содержание

• Вует техническому регламенту таможенного союза тр тс 020 2011 1
• Высота над уровнем моря не более 2000 м 1
• Назначение и область применения 1 панель управления dali 2 адреса с функцией назначения группы 1
• Нормальными условиями эксплуатации панели являются температура окружающей среды от 0 до плюс 40 c максимальная относительная влажность воздуха 80 при 1
• Основные технические параметры 2 основные технические параметры панели приведены в таблице 1 1
• Панель совместима со стандартным оборудованием dali 1
• Панель управления dali 2 адреса 1
• Плюс 25 c 1
• По требованиям безопасности панель соответствует техническому 1
• По требованиям электромагнитной совместимости панель соответст 1
• Различных производителей 1
• Регламенту таможенного союза тр тс 004 2011 1
• Руководство по эксплуатации 1
• Страница 1 1
• Таблица 1 1
• Управления товарного знака iek далее панель предназначена для управления светодиодным или другим осветительным оборудованием использующим стандартный цифровой интерфейс dali digital addressable lighting interface 1
• Габаритные размеры панели приведены на рисунке 1 2
• На рисунке 2 2
• Рисунок 2 2
• Страница 2 2
• Функциональное назначение кнопок и переключателя приведены 2
• Страница 3 3
• В монтажную коробку и закрепить с помощью двух саморезов 4
• В таблице 2 приведены детальные настройки группы 4
• Вариант подключения 4
• Для монтажа панели необходимо сверху надавить и отщёлкнуть панель с кнопками отщёлкнуть и снять декоративную рамку подключить к панели подготовленные проводники от шины dali плюс шины к контактному зажиму d1 панели 4
• Зажиму d2 панели 4
• Крепление панели с кнопками и декоративной рамки произведено 4
• Минус шины к контактному 4
• На защёлках 4
• Обслуживание 6 обслуживание панели не 4
• Панели приведён на рисунке 3 4
• Последовательности 4
• Привязка панели 4
• Рисунок 3 4
• Собрать панель в обратной 4
• Страница 4 4
• Таблица 2 4
• Требуется за исключением чистки удаление загрязнений с поверх ности изделия следует проводить мягкой сухой тканью без примене ния абразивных составов и раство рителей 4
• Управления к группам производится в соответствии с инструкциями к используемому в конкретной схеме соединений оборудованию диммер dali контроллер dali 4
• Установить механизм 4
• Бытовой электронной техники 5
• В период гарантийных обязательств и при возникновении претен 5
• В помещениях с естественной вентиляцией температура окружающего воздуха от минус 45 до плюс 50 с верхнее значение относительной влажности воздуха 98 при плюс 25 с 5
• Гарантийные обязательства 9 гарантийный срок эксплуатации панели 5 лет со дня продажи 5
• Зий обращаться к продавцу или в организации 5
• От минус 45 до плюс 50 с любым видом крытого транспорта обеспечивающим предохранение упакованных изделий от повреждений 5
• При условии соблюдения потребителем правил монтажа эксплуатации транспортирования и хранения 5
• Страница 5 5
• Транспортирование панели производится при температуре 5
• Условия транспортирования и хранения 5
• Утилизация 8 изделие утилизируется в соответствии с правилами утилизации 5
• Хранение панели осуществляется в упаковке изготовителя 5
• Издание 1 6
• Страница 6 6

Похожие устройства

• Iek DALI (2 адреса) 4 кнопки пластик белый LDR22-01-4-1-K01 Схема подключения
• Iek DALI 500Вт (1 контакт) 230В IEK LRD11-01-1-500 Габаритный Чертеж
• Iek DALI 500Вт (1 контакт) 230В IEK LRD11-01-1-500 Листовка
• Iek DALI 500Вт (1 контакт) 230В IEK LRD11-01-1-500 Руководство По Эксплуатации
• Iek DALI 500Вт (1 контакт) 230В IEK LRD11-01-1-500 Схема подключения
• Iek АИР 100L2 380В 5,5кВт 3000об/мин 1081 DRIVE DRV100-L2-005-5-3010 Габаритный Чертеж
• Iek АИР 100L2 380В 5,5кВт 3000об/мин 1081 DRIVE DRV100-L2-005-5-3010 Краткое руководство по эксплуатации
• Iek АИР 100L2 380В 5,5кВт 3000об/мин 1081 DRIVE DRV100-L2-005-5-3010 Руководство по монтажу и эксплуатации
• Iek АИР 100L2 380В 5,5кВт 3000об/мин 1081 DRIVE DRV100-L2-005-5-3010 Схема подключения
• Iek АИР 100L2 380В 5,5кВт 3000об/мин 2081 DRIVE DRV100-L2-005-5-3020 Габаритный Чертеж
• Iek АИР 100L2 380В 5,5кВт 3000об/мин 2081 DRIVE DRV100-L2-005-5-3020 Краткое руководство по эксплуатации
• Iek АИР 100L2 380В 5,5кВт 3000об/мин 2081 DRIVE DRV100-L2-005-5-3020 Руководство по монтажу и эксплуатации
• Iek АИР 100L2 380В 5,5кВт 3000об/мин 2081 DRIVE DRV100-L2-005-5-3020 Схема подключения
• Iek АИР 100L2 380В 5,5кВт 3000об/мин 3081 DRIVE DRV100-L2-005-5-3030 Габаритный Чертеж
• Iek АИР 100L2 380В 5,5кВт 3000об/мин 3081 DRIVE DRV100-L2-005-5-3030 Краткое руководство по эксплуатации
• Iek АИР 100L2 380В 5,5кВт 3000об/мин 3081 DRIVE DRV100-L2-005-5-3030 Руководство по монтажу и эксплуатации
• Iek АИР 100L2 380В 5,5кВт 3000об/мин 3081 DRIVE DRV100-L2-005-5-3030 Схема подключения
• Iek АИР 100L4 380В 4кВт 1500об/мин 1081 DRIVE DRV100-L4-004-0-1510 Габаритный Чертеж
• Iek АИР 100L4 380В 4кВт 1500об/мин 1081 DRIVE DRV100-L4-004-0-1510 Краткое руководство по эксплуатации
• Iek АИР 100L4 380В 4кВт 1500об/мин 1081 DRIVE DRV100-L4-004-0-1510 Руководство по монтажу и эксплуатации

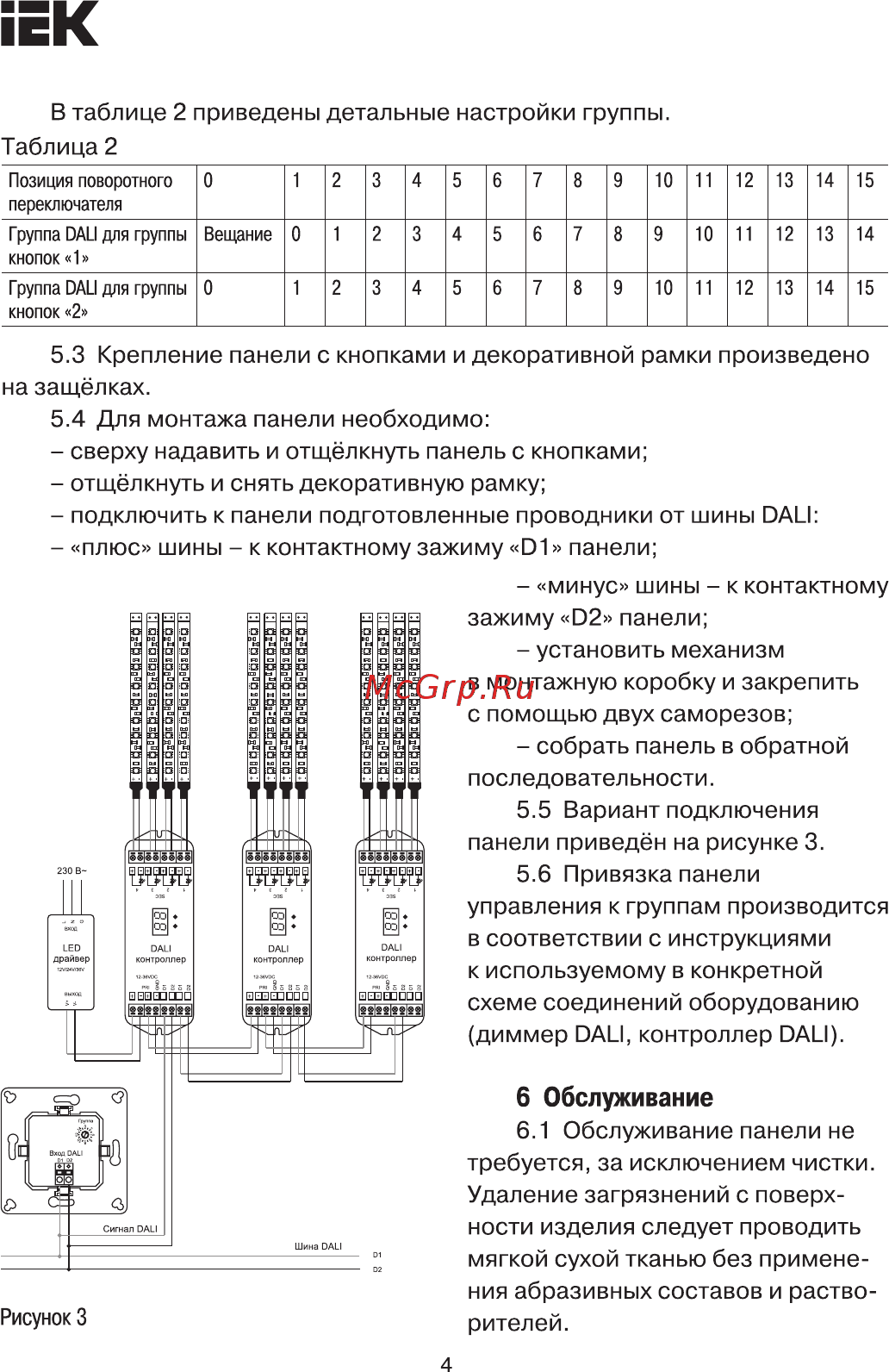

EK В таблице 2 приведены детальные настройки группы Таблица 2 Позиция поворотного переключателя Группа DALI для группы 0 1 2 3 4 5 6 7 8 Вещание 0 1 2 3 4 5 6 7 0 1 2 3 4 5 6 7 8 10 11 12 13 14 15 8 9 10 11 12 13 14 9 10 11 12 13 14 15 9 кнопок 1 Группа DALI для группы кнопок 2 5 3 Крепление панели с кнопками и декоративной рамки произведено на защёлках 5 4 Для монтажа панели необходимо сверху надавить и отщёлкнуть панель с кнопками отщёлкнуть и снять декоративную рамку подключить к панели подготовленные проводники от шины DALI плюс шины к контактному зажиму D1 панели минус шины к контактному зажиму D2 панели установить механизм в монтажную коробку и закрепить с помощью двух саморезов собрать панель в обратной последовательности 5 5 Вариант подключения панели приведён на рисунке 3 5 6 Привязка панели управления к группам производится в соответствии с инструкциями к используемому в конкретной схеме соединений оборудованию диммер DALI контроллер DALI 6 Обслуживание 6 1 Обслуживание панели не требуется за исключением чистки Удаление загрязнений с поверх ности изделия следует проводить мягкой сухой тканью без примене ния абразивных составов и раство рителей Рисунок 3 4
