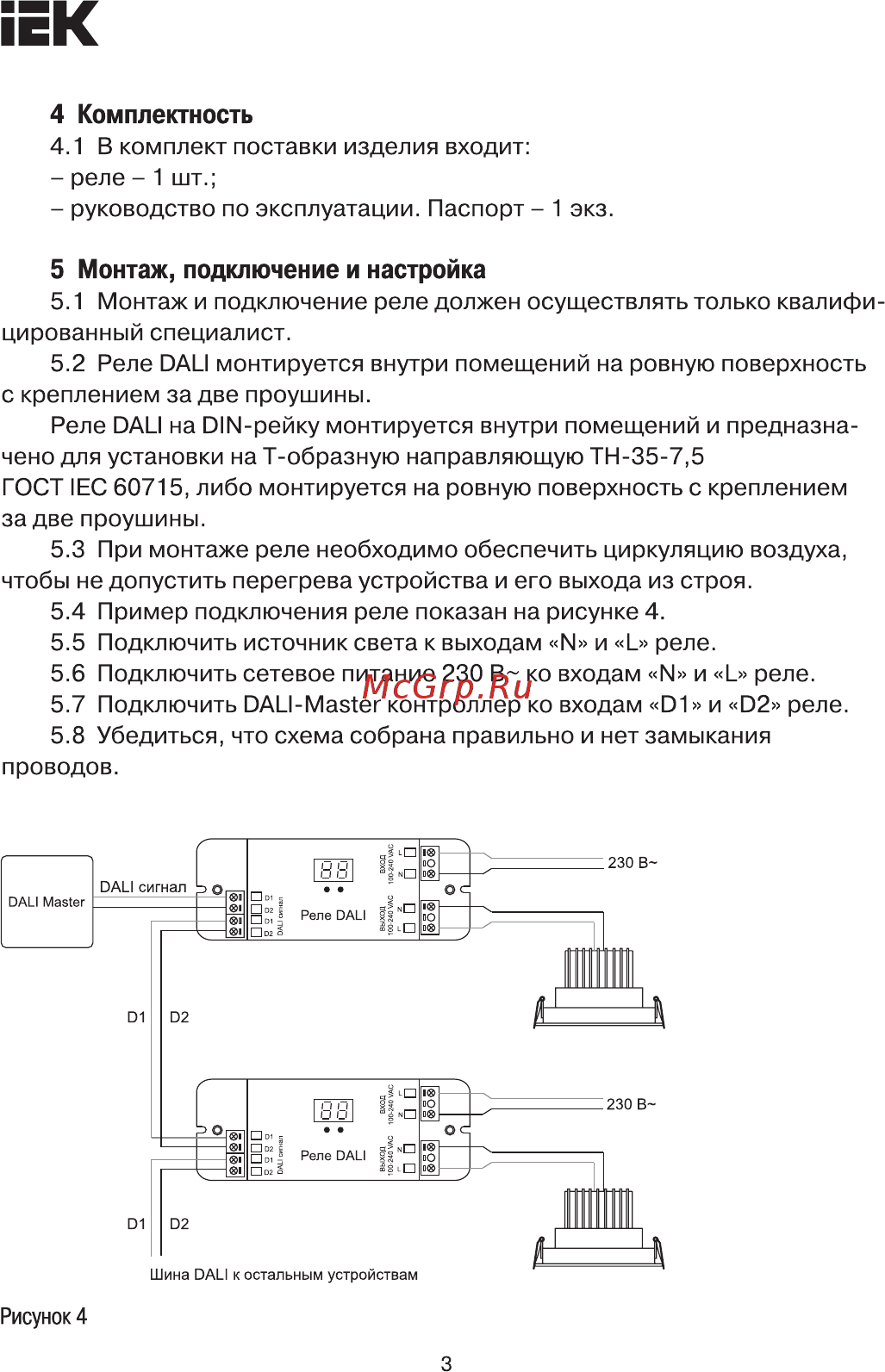

EK 4 Комплектность 4 1 В комплект поставки изделия входит реле 1 шт руководство по эксплуатации Паспорт 1 экз 5 Монтаж подключение и настройка 5 1 Монтаж и подключение реле должен осуществлять только квалифи цированный специалист 5 2 Реле DALI монтируется внутри помещений на ровную поверхность с креплением за две проушины Реле DALI на DIN рейку монтируется внутри помещений и предназна чено для установки на Т образную направляющую ТН 35 7 5 ГОСТ IEC 60715 либо монтируется на ровную поверхность с креплением за две проушины 5 3 При монтаже реле необходимо обеспечить циркуляцию воздуха чтобы не допустить перегрева устройства и его выхода из строя 5 4 Пример подключения реле показан на рисунке 4 5 5 Подключить источник света к выходам N и L реле 5 6 Подключить сетевое питание 230 В ко входам N и L реле 5 7 Подключить DALI Master контроллер ко входам D1 и D2 реле 5 8 Убедиться что схема собрана правильно и нет замыкания проводов Рисунок 4 3
