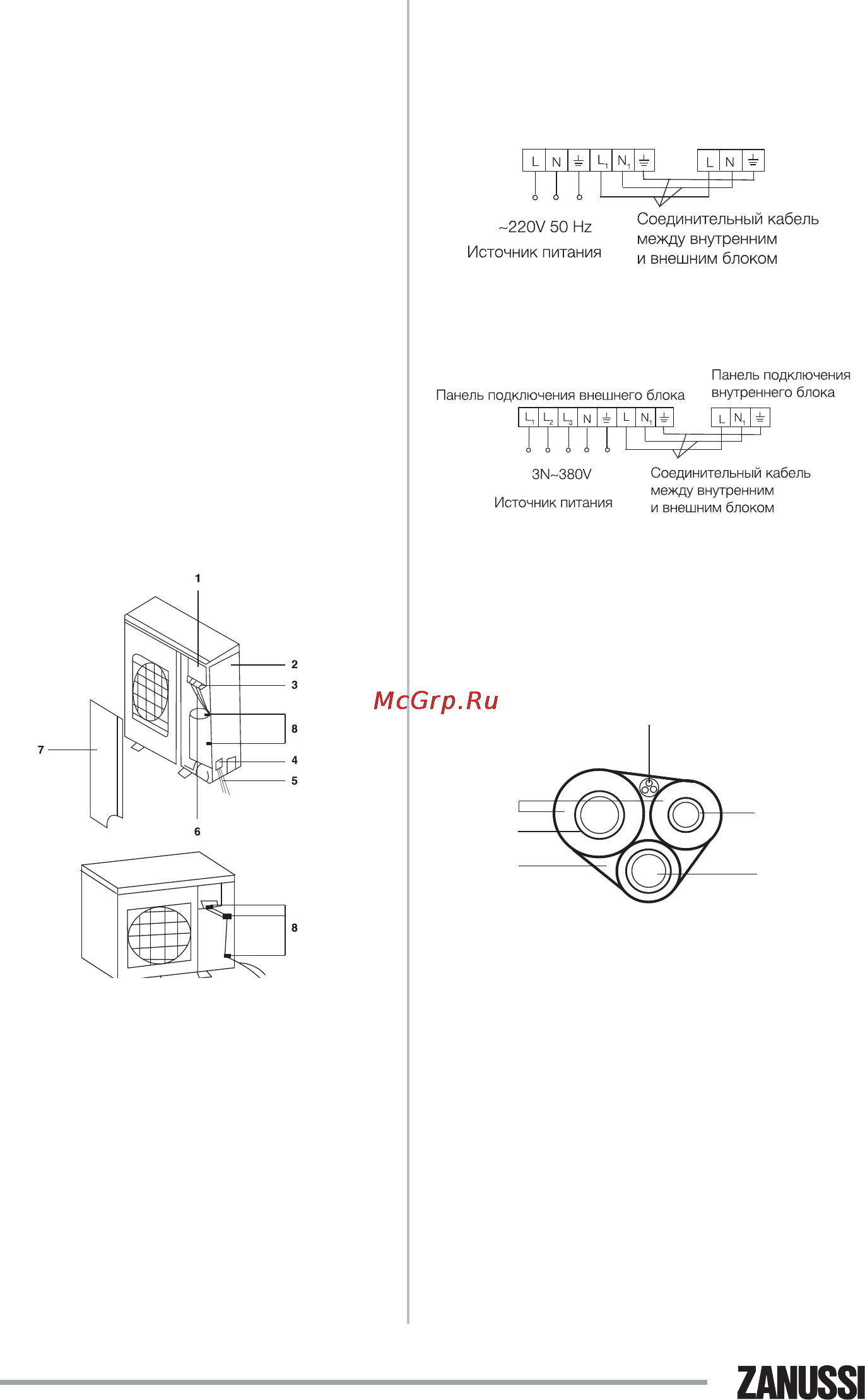

![Zanussi ZACD-18H N1 Инструкция по эксплуатации онлайн [10/19] 47694](/views2/1051733/page10/bga.png)
10
• По мере возможности, избегайте изгибов
труб. Если изгиб необходим, радиус изгиба
должен превышать 3–4 диаметра используе-
мой медной трубы.
Подключение к сети электропитания и меж-
блочных кабелей
• Кондиционер должен подключаться к сети
электропитания в соответствии с техниче-
скими характеристиками кондиционера,
нормативной документацией (ГОСТом, ПУЭ)
через дифференциальный автоматический
выключатель с током утечки не более 30 mA.
Допускается последовательное подключение
через автоматический выключатель и защит-
ное устройство (УЗО).
• Межблочные кабели питания и управления
должны подключаться в соответствии со схе-
мами подключения (см. приложения).
• Для подключения кабелей к наружному
блоку необходимо снять верхнюю крыш-
ку блока, затем фронтальную панель (см.
рисунки ниже).
1 Панель подключения
2 Боковая панель
3 Отверстие для вывода
4 Кабель питания
5 Соединительный электрический кабель
6 Кабель управления
7 Фронтальная панель
8 Фиксаторы кабеля
• Межблочный кабель для кондиционеров с
напряжением питания 220В подключается
при помощи винтов к колодкам подключе-
ния блоков в соответствии со схемой.
• Межблочный кабель для кондиционеров с
напряжением питания 380 В подключается
к колодкам подключения блоков с помощью
винтов в соответствии со схемой:
Подключение для моделей ZACD-18H/N1,
ZACD-24H/N1
Подключение для моделей ZACD-36H/N1,
ZACD-48H/N1, ZACD-60H/N1
• Кабель управления подключается к разъ-
емам на внутреннем и внешнем блоке.
• Соединительные трубы, кабели и дренаж-
ная трубка стягиваются липкой монтажной
лентой или скотчем (см. рисунок) и фикси-
руются с помощью хомутов.
1 Межблочные кабели
2 Жидкостная труба
3 Внутренний диаметр дренажной трубы 17 мм
4 Монтажная лента (скотч)
5 Газовая труба
6 Изоляция
Вакуумирование системы
• Вакуумирование системы проводить после
затяжки гаек соединительных труб на вну-
треннем и наружном блоке.
