9

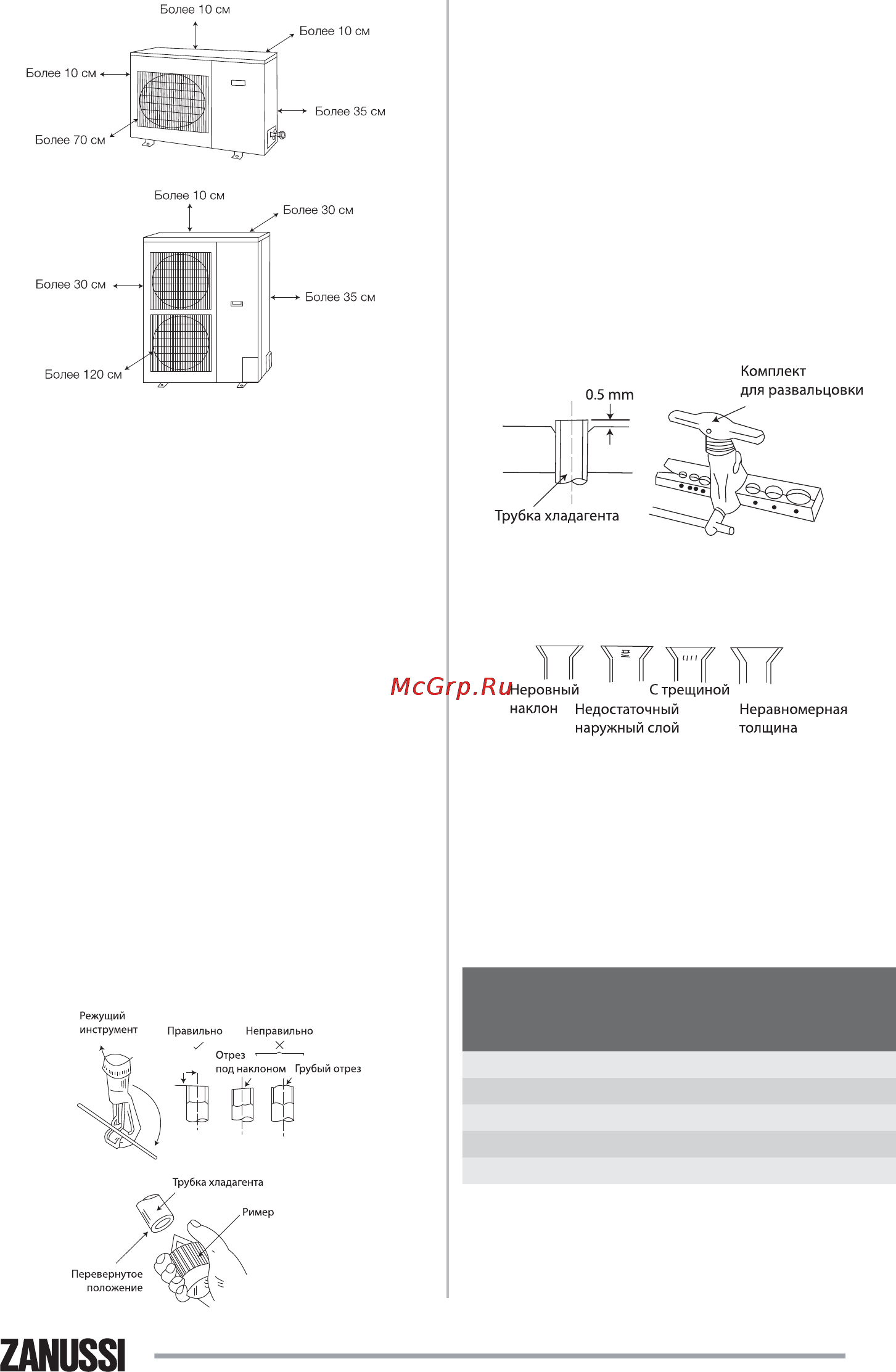

Блок должен устанавливаться в соответствии с
требованиями санитарных норм и правил, т.е. рабо-
та блока не должна мешать пользователям и окру-
жающим.
• Не допускается установка блока в местах с
повышенным содержанием в воздухе водя-
ных, масляных паров а также солей (при-
брежные районы) и других вредных веществ
(кислот, щелочей, сернистых газов и т.п.)
Блоки не должны устанавливаться вблизи
радиоприборов, которые генерируют высоко-
частотные волны.
Монтаж кондиционера
Резка труб и электропроводов
• Для резки труб используйте специальный
режущий инструмент труборез.
• Не допускается отпиливание трубок при
помощи ножовки по металлу.
• Убедитесь в точности измерения трубок
внешнего и внутреннего блока.
• Используйте трубку длиной, слегка превы-
шающей измеренное значение.
• Провод должен быть на 1,5 м длиннее труб-
ки хладагента.
90°
90°
Развертывание
• Внутренняя поверхность соединительных
трубок должна быть чистой.
• Для снятия заусенцев используйте ример, при
этом обрабатываемый конец трубки должен
быть направлен вниз во избежание попадания
мелкой стружки внутрь трубы.
Развальцовка концов труб
• Развальцуйте оба конца трубки с помощью
комплекта инструментов для развальцовки,
предварительно установив соединительную
гайку на трубку.
• Установите плашку на трубку так, чтобы конец
трубки находился на 0,5 мм выше плашки.
• Раструбы развальцованных концов трубок
должны быть ровные, без трещин, недоваль-
цовка не допускается.
Проводное соединение и изоляция
• Оберните соединительные трубки и кабели
монтажной липкой лентой.
• Соединительные медные трубы должны
быть выбраны в соответствии таблицей.
Наверните гайки на штуцера блока и затя-
ните их с помощью динамометрического
ключа (см. таблицу ниже).
Модель
кондиционера
Диаметр
жид-
костной
трубы
Диаметр
газовой
трубы
Толщина
стенки,
мм
Момент
затяжки,
Н×м
ZACD-18 H/N1 1/4” 1/2” 0,5 20~40
ZACD-24 H/N1 3/8” 5/8” 0,8 30~40
ZACD-36 H/N1 3/8” 3/4” 1,0 60~65
ZACD-48 H/N1 3/8” 3/4” 1,0 60~65
ZACD-60 H/N1 3/8” 3/4” 1,0 60~65
• Во избежании попадания внутрь соедини-
тельных труб пыли и влаги оба конца трубы
должны заглушены.
