15
RUSSIAN
2.
3.
4.
5.
6.
0II I
81 mm
126 mm
(Cut)
Вырез в стене для установки
отдельного пульта управления
Корпус
Верхняя крышка
См. техническую схему
Регулятор мощности
0 ВЫКЛЮЧЕНО=
=
=
СВЕТ ВКЛЮЧЕН
УСТРОЙСТВО
ВКЛЮЧЕНО
II
I

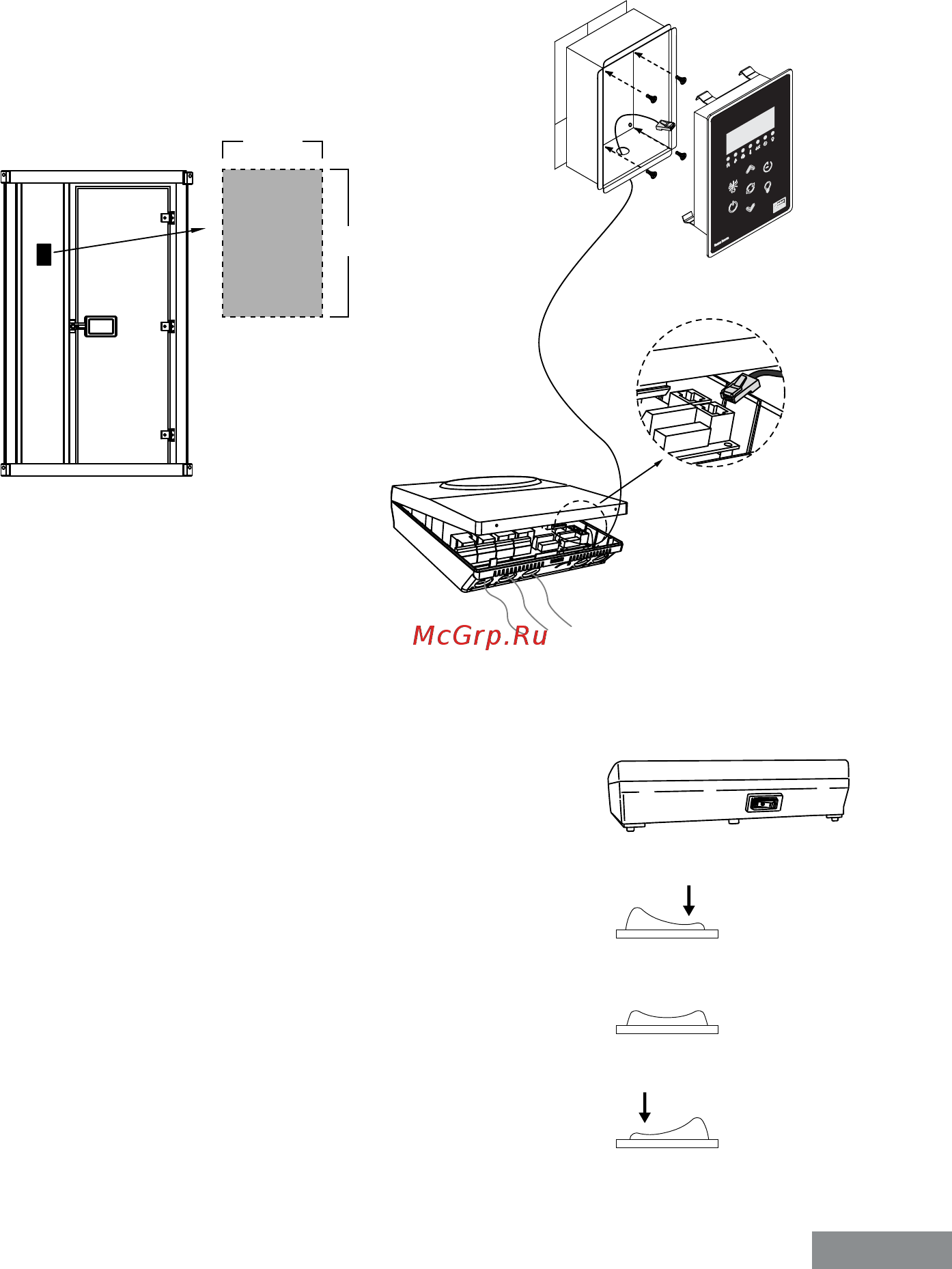

3.11 Установка отдельного пульта управления (см. рис.)
1. Соберите корпус отдельного
пульта управления снаружи сауны
в предпочтительном безопасном
месте комнатной температуры.
2. Сделайте углубление в
стене согласно техническим
требованиям.
3. Проведите кабель RJ12 от
пульта управления к регулятору
мощности. См.
4. Вставьте корпус в сделанное
углубление.
5. Привинтите пульт управления к
стене с помощью.
6. предусмотренных отверстий.
Защелкните крышку пульта.
3.12 Главный переключатель блока управления
Переключатель блока управления можно найти
на верхнем торце устройства. Использование
этого переключателя позволяет изолировать
электронику от электрической сети.
Для того чтобы включить устройство, необходимо
установить переключатель в положение I. В
этом положение переключателя все функции
устройства работают нормально.
В случае поломки, установите переключатель
в позицию 0. В этот момент устройство будет
полностью выключено.
Для того чтобы включить свет в сауне,
когда устройство выключено, установите
переключатель в положение II.
