14
RUSSIAN
2.
5.
6.
4.
3.
9mm
См. Техническую схему
Нажмите,
чтобы закрыть
Привинтите пульт к стене
Нажать
3.7 Датчик двери
Если сауна не для домашнего пользования,
рекомендуется установить датчик двери.
Он отключает все операции предпуска,
если во время предпускового обратного
отсчета дверь открыта.
Датчик двери также следит за тем,
чтобы дверь не оставалась открытой
надолго, когда нагреватель включен.
Если нагреватель включен, а дверь
остается открытой более 15 минут, на
табло отображается предупреждение для
пользователя и текст DOOR («ДВЕРЬ»).
Нагреватель выключится автоматически.
Важно
Если нет датчика двери,контакты «Оператор двери» в
щите регулятора мощности должны быть соединены
друг с другом проводом джампера. См. рис. 5.;
внимание: соединение не показано на рисунке.
3.8 Вентилятор
Функцию «вентилятор» можно
активировать, только если опция
вентилятора есть на блоке управления.
Убедитесь, что мотор вентилятора,
регулируемого блоком управления,
является мотором либо с экранированным
полюсом, либо с постоянным
разделительным конденсатором.
Максимальная мощность – 100W при 230
VAC.
3.9 Регулятор света
В сауне можно использовать любую
подходящую лампу на ваш выбор.
Однако, если на блоке управления есть
опция регулятора света и вы хотите ее
использовать, подойдет только лампа
накаливания.

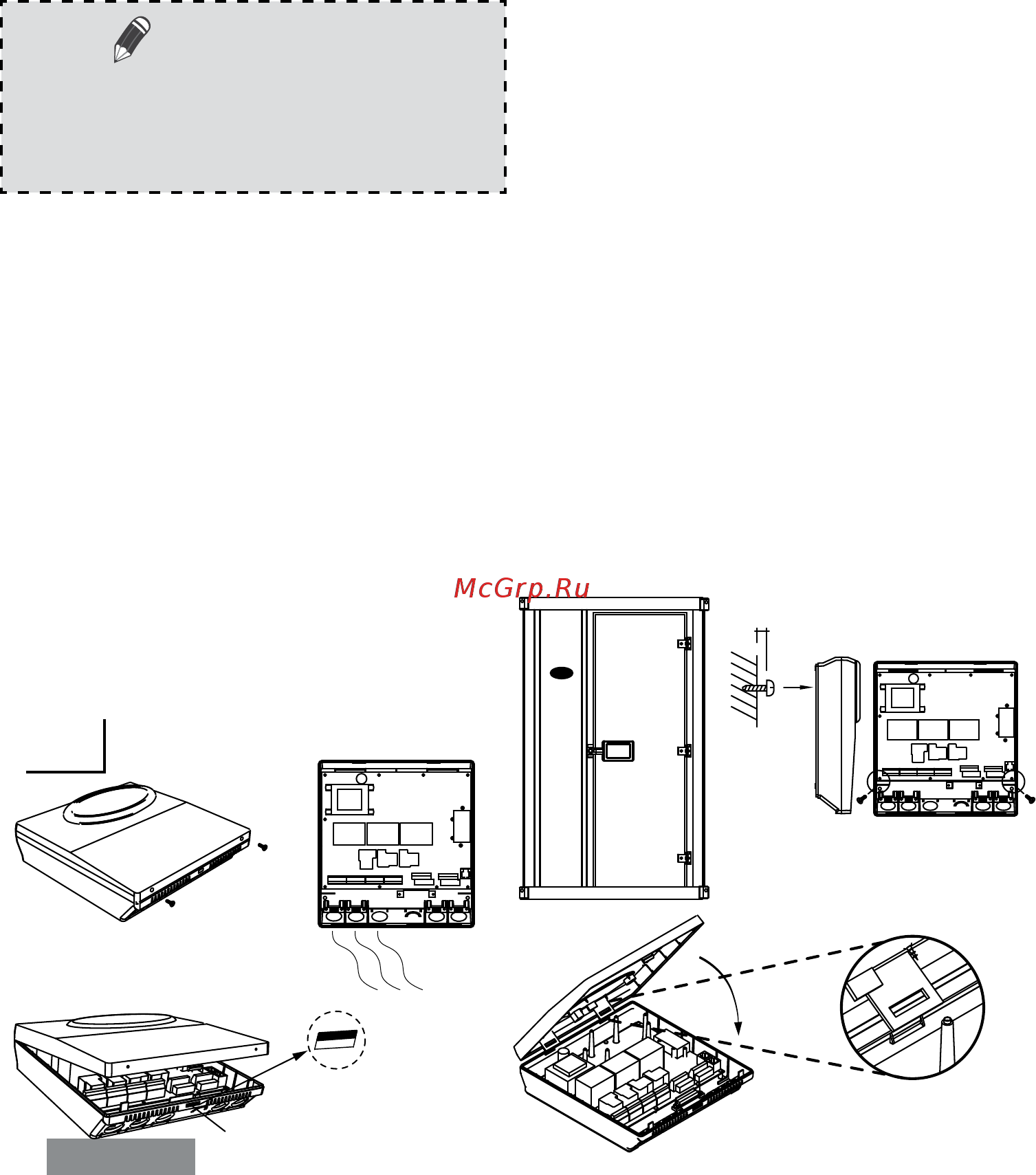

3.10 Installation for power controller (Figure 12.)
Follow the steps in the illustration below. Before installation, please read first chapter 1.1
Precautions.
1. Установите регулятор мощности
снаружи сауны в сухом месте, где
температура не превышает +40°С и
где вода не будет конденсироваться
внутри пульта.
2. Выверните два шурупа из крышки.
3. Снимите пластиковую крышку
устройства, нажатием протолкнув
переднюю защелку в отверстие в
монтажной панели.
4. Вставьте обозначенные провода в
соответствующие контакты. См. схему.
5. Просверлите в стене отверстия для
шурупов для монтажа регулятора
мощности. Установите регулятор
мощности (только вертикально).
Соблюдайте приведенные замеры.
6. После подсоединения проводов
закройте крышку регулятора
мощности, защелкнув переднюю
защелку Приверните крышку
шурупами.
Рис. 12
