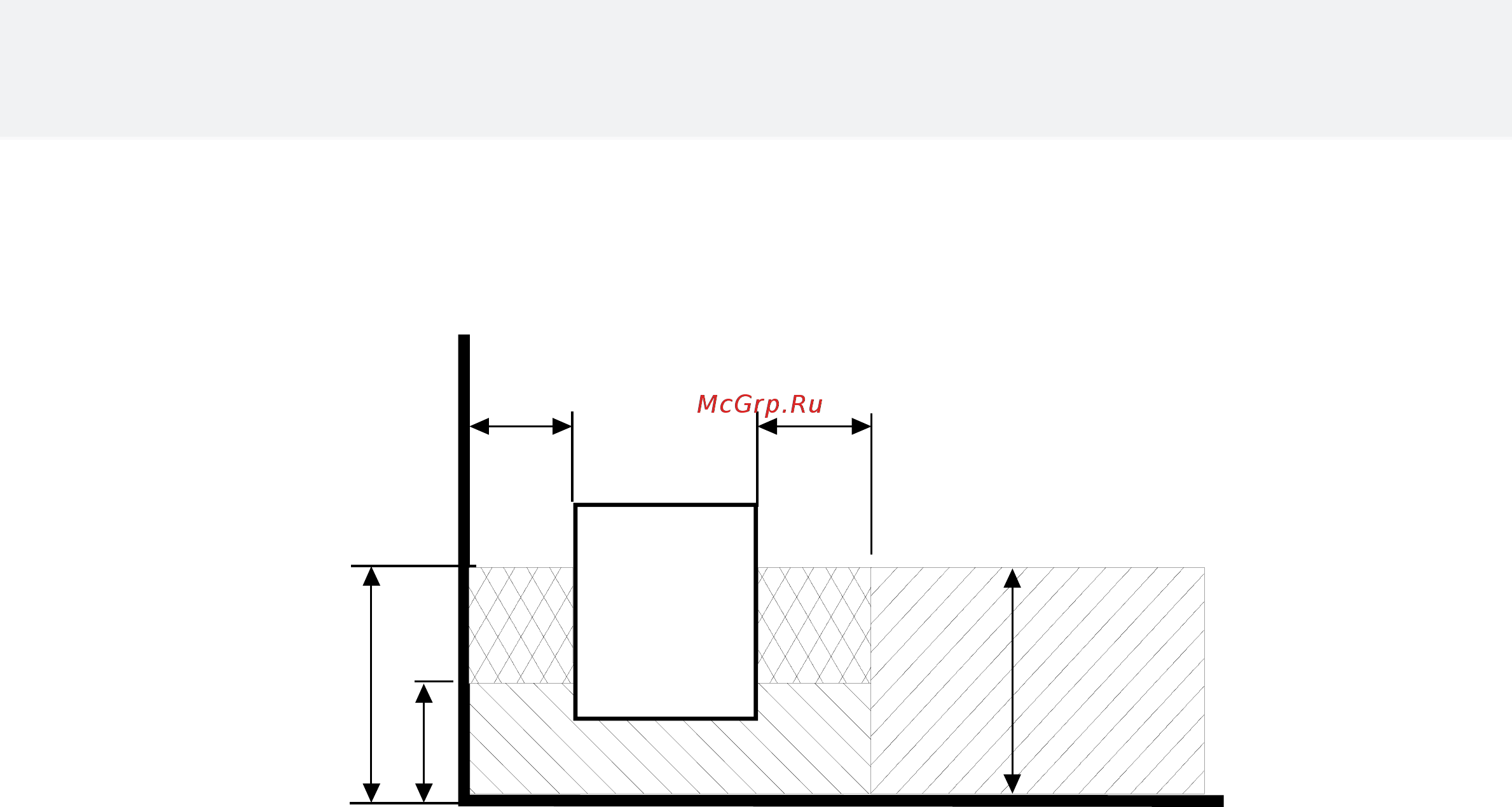

Рис. 3 Расположение соединительной коробки для соединительного
кабеля в помещении сауны
2.12 Расположение соединительной коробки
A = Установленные минимальные безопасные расстояния
1. Рекомендуемое расположение соединительной коробки
2. Рекомендуется устанавливать в этом месте силуминовую коробку.
3. Эту область необходимо избегать. Всегда используйте силуминовую коробку.
В других местах используйте теплостойкую коробку (T 125 °C) и теплостойкие кабели (T 170 °C). Около
соединительной коробки не должно быть каких-либо заграждений. Если соединительная коробка
устанавливается в зонах 2 или 3, обратитесь к инструкции и правилам местного поставщика
электроэнергии.
