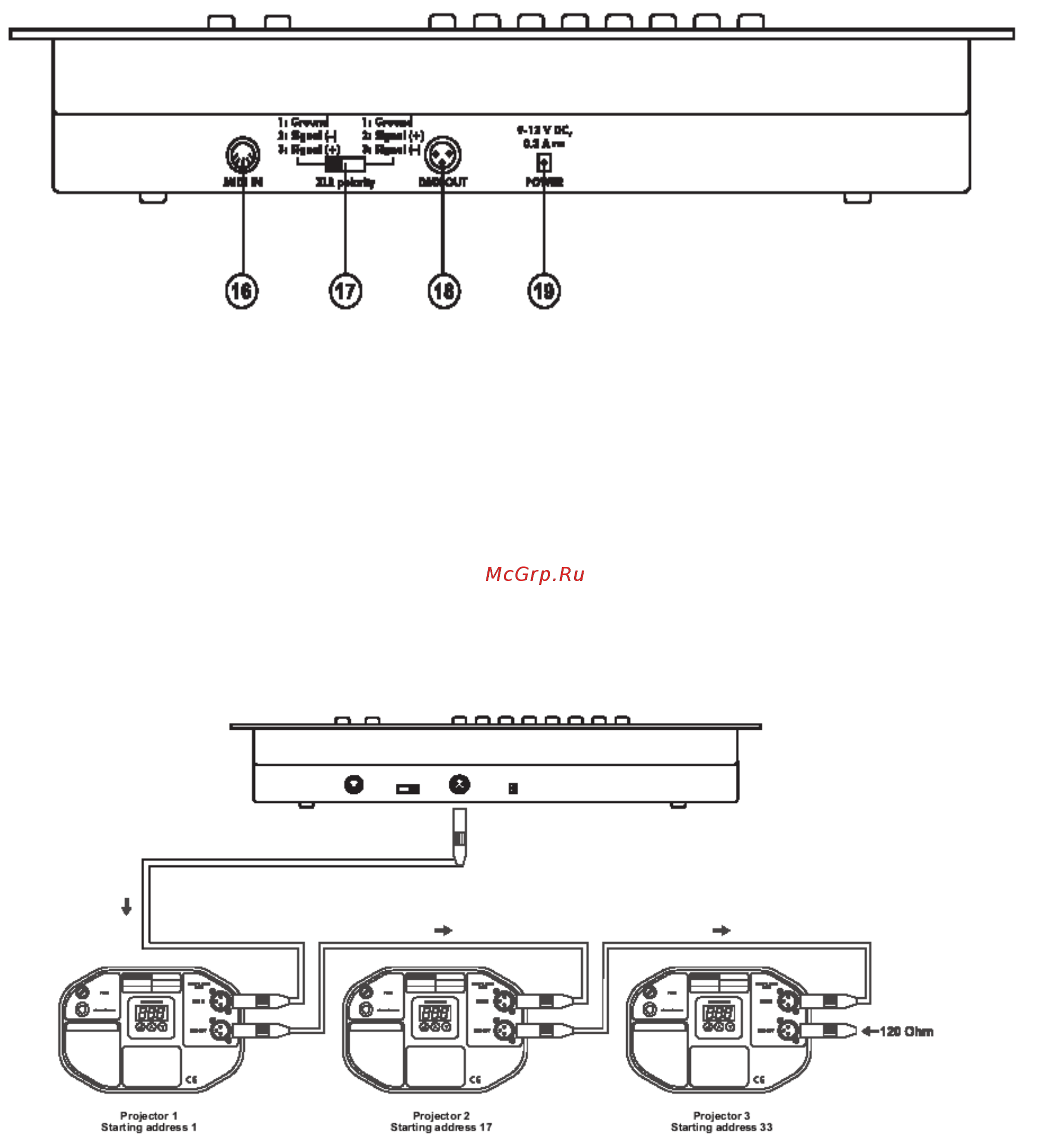

16.) MIDI IN – вход сигнала MIDI

17.) DMX polarity – переключатель полярности DMX сигнала

18.) DMX OUT – выход сигнала DMX

19.) POWER – вход от блока питания.

5. УСТАНОВКА.

5.1.ИНСТАЛЯЦИИ ПУЛЬТА.

Пульт можно устанавливать на горизонтальную поверхность или в рэк.

5.2. УПРАВЛЕНИЕ ОТ ИСТОЧНИКА ЗВУКА..

Пульт может работать от встроенного микрофона для смены шагов программ от музыки.

5.3. ПОДКЛЮЧЕНИЕ ПУЛЬТА ПО СИГНАЛУ DMX 512 К ПРОЖЕКТОРАМ ( СКАНЕРАМ).

Для подключения необходимо использовать стерео-кабель с экраном и 3- пиновые разъемы.

Для изменения полярности сигнала – используйте переключатель DMX polarity на задней стенке прибора.

Для построения цепи DMX необходимо соеденить выход прибора со входом прожектора, выход прожектора со

входом следующего прожектора и тд. Пока все прожектора не будут подключены.

ВНИМАНИЕ: на выходе последнего прожектора в DMX цепи необходимо уставновит терминатор между

SIGNAL – и SIGNAL + в 3-х pin XLR резистор 120 Ом.

Порядок установки прожекторов.

Помните, что DMX Operator определяет новый адрес через каждые 16 шагов. Вы должны указывать адрес

каждого следующего прожектора, начиная с нового адреса ( через 16). Иначе доступ к каналам прожекторов

будет неверным. Все прожектора с одинаковым адресом работают синхронно.

Ниже приведена таблица адресации прожекторов
