AKG WMS 4000-SR [6/25] Описание

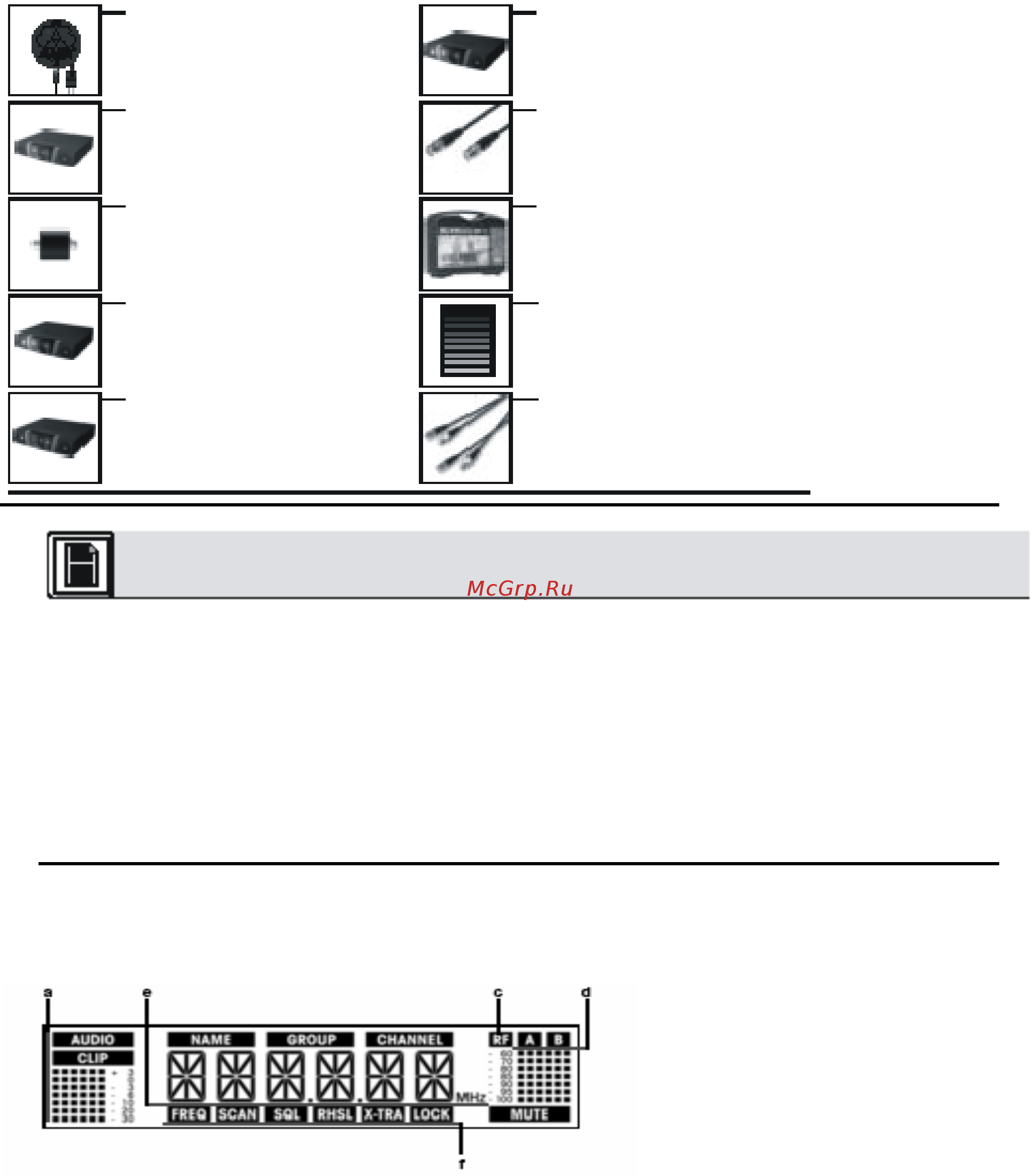

SRA 1 SRA 2 B,

RA 4000 B

PS 4000

HUB 4000

HPA 4000

(

АВ 4000

на рисунке),

удаленные антенны

антенный сплиттер

усилитель (

сетевой концентратор

усилитель для наушников

booster)

PSU 4000

MK PS

центральный блок питания

антенные кабели

переносной кейс для всей системы

СН 4000

Комплект для цветового кодирования

Канала

Комплект для крепления антенн на

передней панели

2 Описание

2.4 Общее описание

SR 4000 это стационарный True Diversity приемник, подходящий для всех передатчиков WMS 4000. SR 4000 работает в поддиапазоне до 30

MHz шириной – от 650 MHz до 863 MHz UHF частоты. В этом поддиапазоне вы можете установить несущую частоту непосредственно c шагом

в 25-kHz или выбрать один из субканалов установленных на приемнике частот.

ЖК дисплей с подсветкой показывает все важные параметры, включая частоту настройки, уровень аудио сигнала, уровень радиочастоты,

режим работы, состояние батарей передатчика.

Приемник имеет два рабочих режима:

В режиме LOCK все функции настройки автоматически запираются для предотвращения случайного изменения во время исполнения или

лекции. Значок LOCK на дисплее показывает, что приемник работает в этом режиме.

Режим SETUP позволяет вам настраивать и сохранять все параметры приемника. В режиме SETUP значок LOCK не индицируется.

Приемник имеет симметричный XLR и несимметричный 1/4'' аудио выходы.

Вы можете использовать приемник как отдельное устройство, а также установить его в 19” рэк, используя комплект для установки в рэк RMU

4000.

2.5 Органы управления

2.5.1 Передняя панель (рисунок 1)

Дисплей защищен от царапин прозрачной пленкой. Вы можете снять пленку в любое время.

1 Кнопка питания: включение и выключение устройства.

1 ЖК дисплей: приемник имеет ЖК дисплей с подсветкой:

Дисплей отображает все параметры приемника:

a Уровень аудио сигнала

b Пресет/имя приемника, группа частот, субканал (высвечивается только в меню пресета и имени)

c Уровень получаемого сигнала

d Индикаторы разнесения приема (А/В)

e Буквенно-цифровой дисплей текущих установок и зарядки батарей передатчика

f Параметр для изменения, режим

3 SETUP: Устанавливает различные параметры приемника. Кнопка SETUP имеет следующие функции:

• В режиме LOCK:

Поверните по часовой/против часовой стрелки до упора: пролистайте меню частот, меню пресетов (доступно, только если пресет сохранен), имя

приемника, статус батарей (время разряда в часах).

Длительное нажатие: переключатель режимов LOCK и SETUP.

• Только в режиме SETUP:

Краткое нажатие: Вызов параметра для изменения или подтверждение выбранного значения.

Поверните по часовой стрелке до упора для выбора пункта меню или увеличения значения параметра.

Поверните против часовой стрелки до упора для выбора пункта меню или уменьшения значения параметра.

4 Идентификация: если вы используете приемник в многоканальной системе, вы можете кодировать цветом каждый канал. Удалите прозрачный

кожух с кнопки, замените черный пластиковый колпачок цветным из комплекта для цветового кодирования и верните обратно прозрачную защиту.
