3.6 Установка соединительной коробки для питающих кабелей внутри сауны

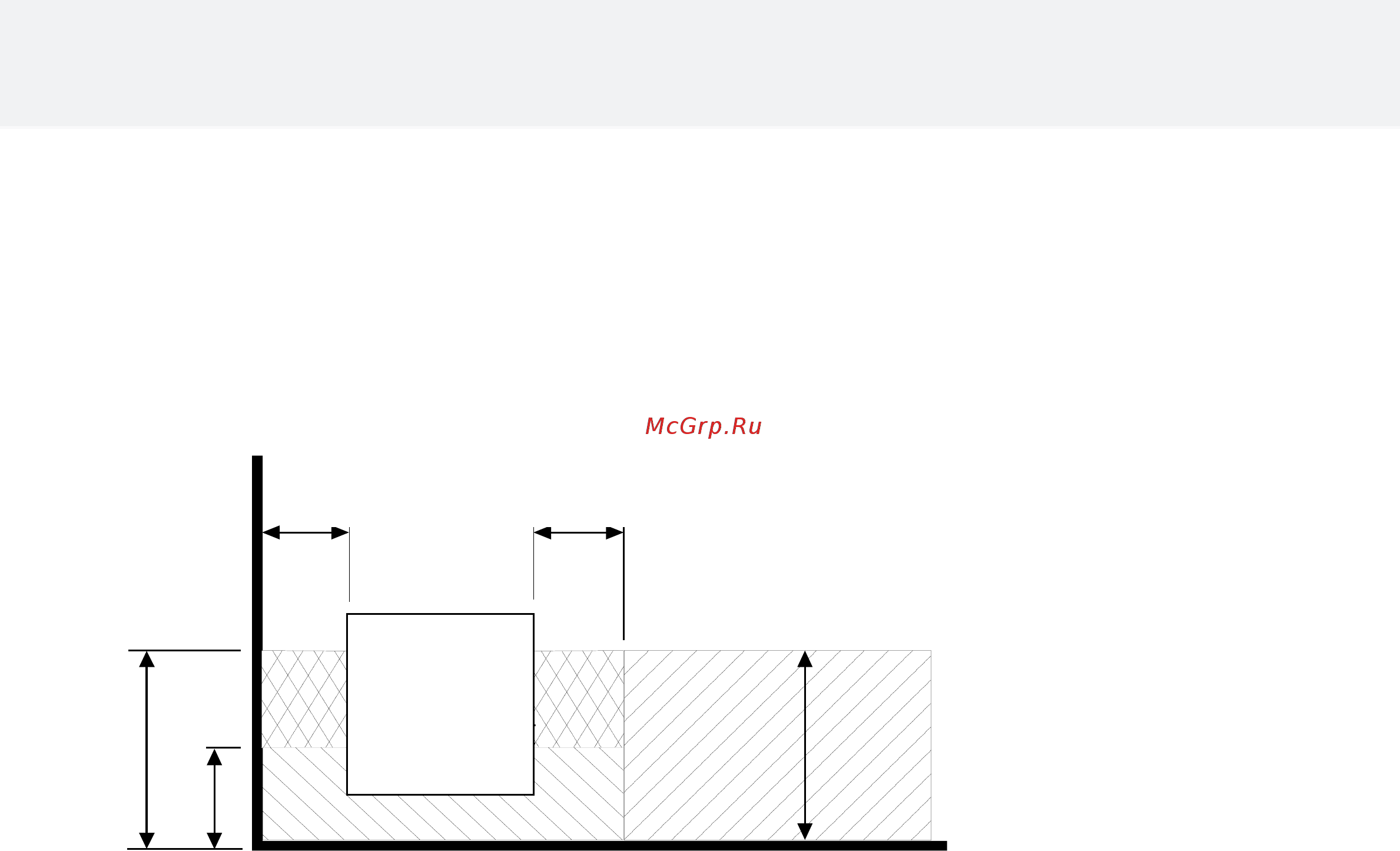

Рис. 3 Установка соединительной коробки
A = Минимальное безопасное расстояние
1. Рекомендуемое расположение соединительной коробки.
2. Силуминовая коробка рекомендуется для этой зоны.
3. Следует избегать расположения в этой зоне. Всегда используйте силуминовые коробки.
Во всех остальных зонах используйте термостойкие коробки (T 125 °C) и термостойкие кабели (T 170 °C).
Необходимо обеспечить доступ к соединительной коробке. При установке соединительной коробки в зонах 2 или 3
придерживайтесь рекомендаций местного поставщика электроэнергии
Инструкция по эксплуатации и монтажу FONDA
10
200 mm
500 mm
A A
3.
2.
1.
500 mm
A A
Электрокаменка
