Подключение оборудования
03
22
Ru
Подключение видеомагнитофона или DVD-рекордера
Ресивер оборудован двумя наборами аудио/видеовходов и
выходов, пригодных для подключения аналоговых или
цифровых устройств для видеозаписи, включая
видеомагнитофоны, DVD-рекордеры и HDD-рекордеры.
• Если планируется подключать рекордер и телевизор через
видеокабели разных типов, обратитесь к разделу
О преобразователе видеосигнала на стр. 16.
1 Соедините аудио/видеовыходы рекордера
соответственно со входами VCR1/DVR AUDIO и VIDEO
данного ресивера.
• Для соединения аудиовходов/выходов используйте
стереофонический аудиокабель, а для видеовходов/
выходов – стандартный видеокабель RCA или кабель S-
video.
• Для второго рекордера используйте входы
VCR2
.
2 Соедините аудио/видеовходы рекордера
соответственно с выходами VCR1/DVR AUDIO и VIDEO
данного ресивера.
• Для соединения аудиовходов/выходов используйте
стереофонический аудиокабель, а для видеовходов/
выходов – стандартный видеокабель RCA или кабель S-
video.
• Для второго рекордера используйте выходы
VCR2
.
3 Соедините оптический цифровой аудиовыход
рекордера с цифровым входом ресивера.

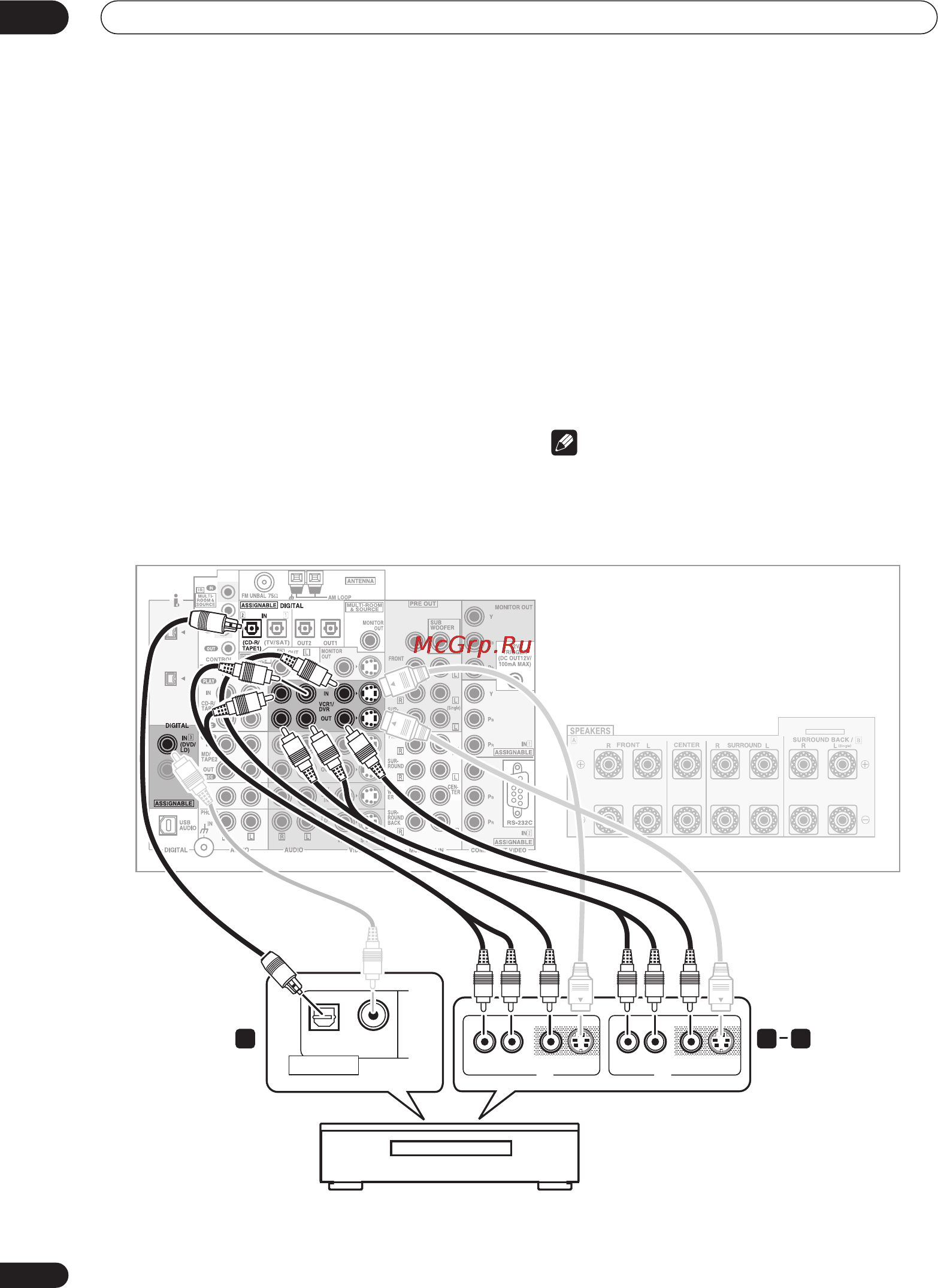

Ниже показан пример подключения рекордера к оптическому
входу
DIGITAL 2 (CD-R/TAPE1)
. При настройке ресивера
потребуется указать, какой его вход подключен к рекордеру
(см. раздел Назначение цифровых входов на стр. 81).
• Для соединения используйте коаксиальный или
оптический цифровой аудиокабель в зависимости от типа
используемого входа.
• Цифровые выходы другого рекордера можно подключить
к любому свободному цифровому аудиовходу ресивера.
Этот вход можно назначить при настройке ресивера (см.
раздел Назначение цифровых входов на стр. 81).
Примечание
• Если видеокомпонент не имеет цифрового аудиовыхода,
пропустите п.
3
.
S400
S400
CENTER
SELECTABLE
AV OUT
VIDEOAUDIORL
AV IN
S-VIDEO AUDIORL
VIDEO S-VIDEO
OPTICAL COAXIAL
DIGITAL OUT
1 23
VSX-AX5Ai
Видеомагнитофон, рекордер и т.д.
