Helo FONDA 6,6 (4,4) ST [9/12] Руководство по эксплуатации fonda st
![Helo FONDA 6,6 (4,4) ST [9/12] Руководство по эксплуатации fonda st](/views2/1518523/page9/bg9.png)

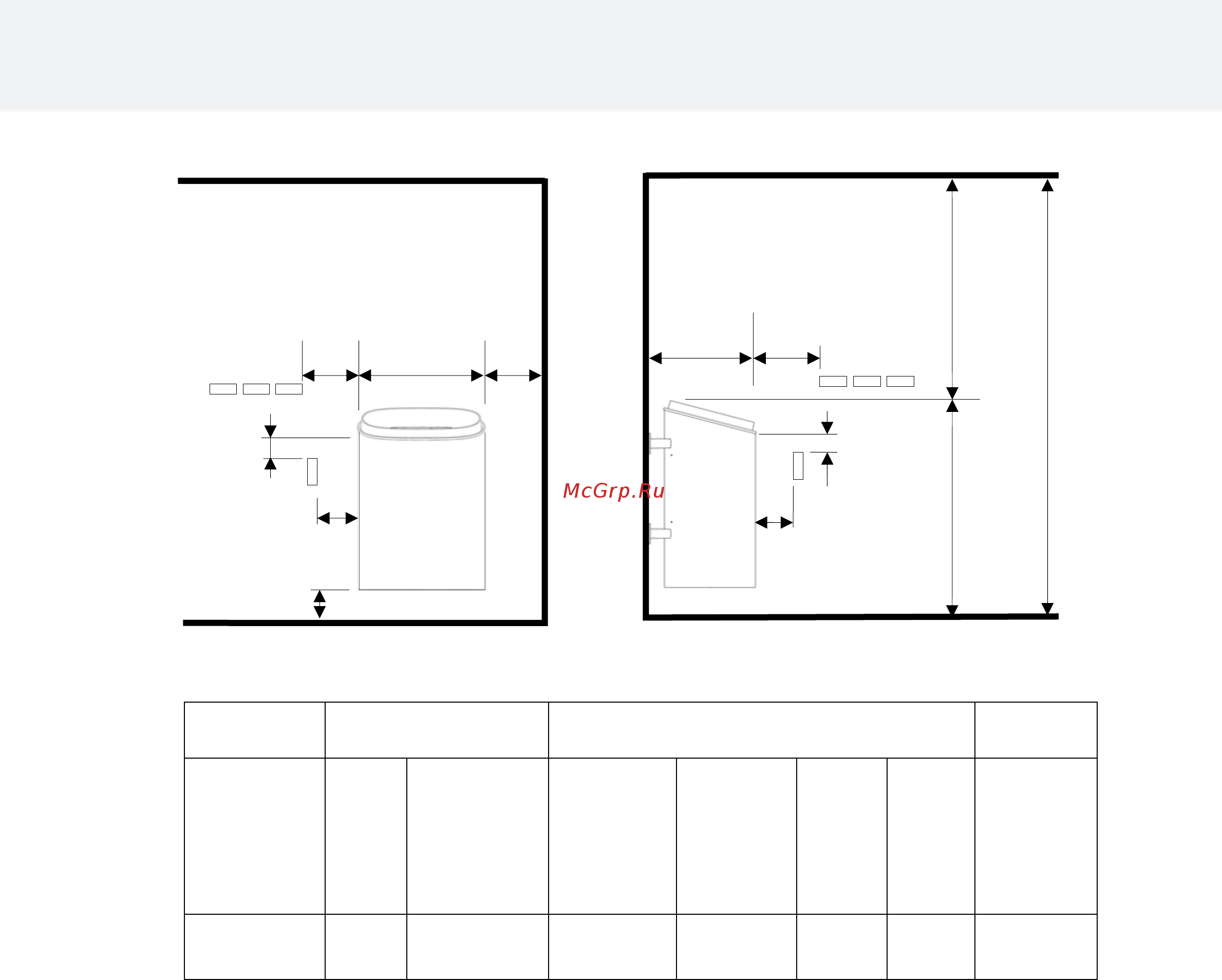

Рисунок 2. Безопасные расстояния
Таблица 1. Безопасные расстояния
2.10 Подключение к электросети
Подключение электрокаменки к сети должен выполнять квалифицированный электрик в соответствии с
действующими нормами. Электрокаменка подключается посредством полупостоянного соединения. Для
подключения используются термостойкие кабели H07RN-F (60245 IEC 66) или другого соответствующего типа.
Другие входные кабели (сигнальной лампочки, выключателя электрического отопления) тоже должны
соответствовать этим требованиям. Для подключения электрокаменки нельзя использовать изолированные
кабели ПВХ.
Разрешается использование многополюсного кабеля (7-полюсного), если напряжение одинаково. При отсутствии
отдельного предохранителя для тока управления диаметр всех кабелей должен быть одинаковым, т.е. в
соответствии с предохранителем.
Распределительная коробка на стене сауны должна располагаться в минимальных пределах безопасных
зазоров, установленных для электрокаменок. Максимальная высота распределительной коробки должна быть
500 мм от уровня пола.
Если распределительная коробка расположена на расстоянии 500 мм от электрокаменки, максимальная высота
от уровня пола должна составлять 1000 мм (рисунок 3 на странице 10: Расположение распределительной
коробки).
Сопротивление изоляции электрокаменки. Нагревательные элементы электрокаменки могут впитывать влагу из
воздуха, например, в процессе хранения. Это может привести к возникновению токов через стабилизирующий
нагрузочный резистор. Влага испарится после нескольких циклов нагревания. Не подключайте источник питания
электрокаменки через устройство защиты от короткого замыкания на землю.
При монтаже электрокаменки соблюдать действующие требования по электрической безопасности.
Мощность Сауна Минимальные расстояния для элетрокаменок
Количество
камней
кВт
Объем
m
3
Высота, мин
MM
От бок.
поверх.
до стены
A
MM
От перед.
поверх. до
полков
D
MM
До
потолка
F
MM
До
пола
K
MM
прибл. кг.
4,4
6,6
8,0
4-6
5-9
8-12
1900
1900
1900
50
50
50
50
50
50
1135
1135
1135
100
100
100
20
20
20
Руководство по эксплуатации Fonda ST
9
(mm)
A
A
448
min 20
min 30
K
(mm)
364 D
20 min
30 min
765 F
min 1900
