Helo SKLA 262 [4/8] Инструкция по эксплуатации и монтаж
![Helo MAGMA 181 [4/8] Инструкция по эксплуатации и монтаж](/views2/1518615/page4/bg4.png)

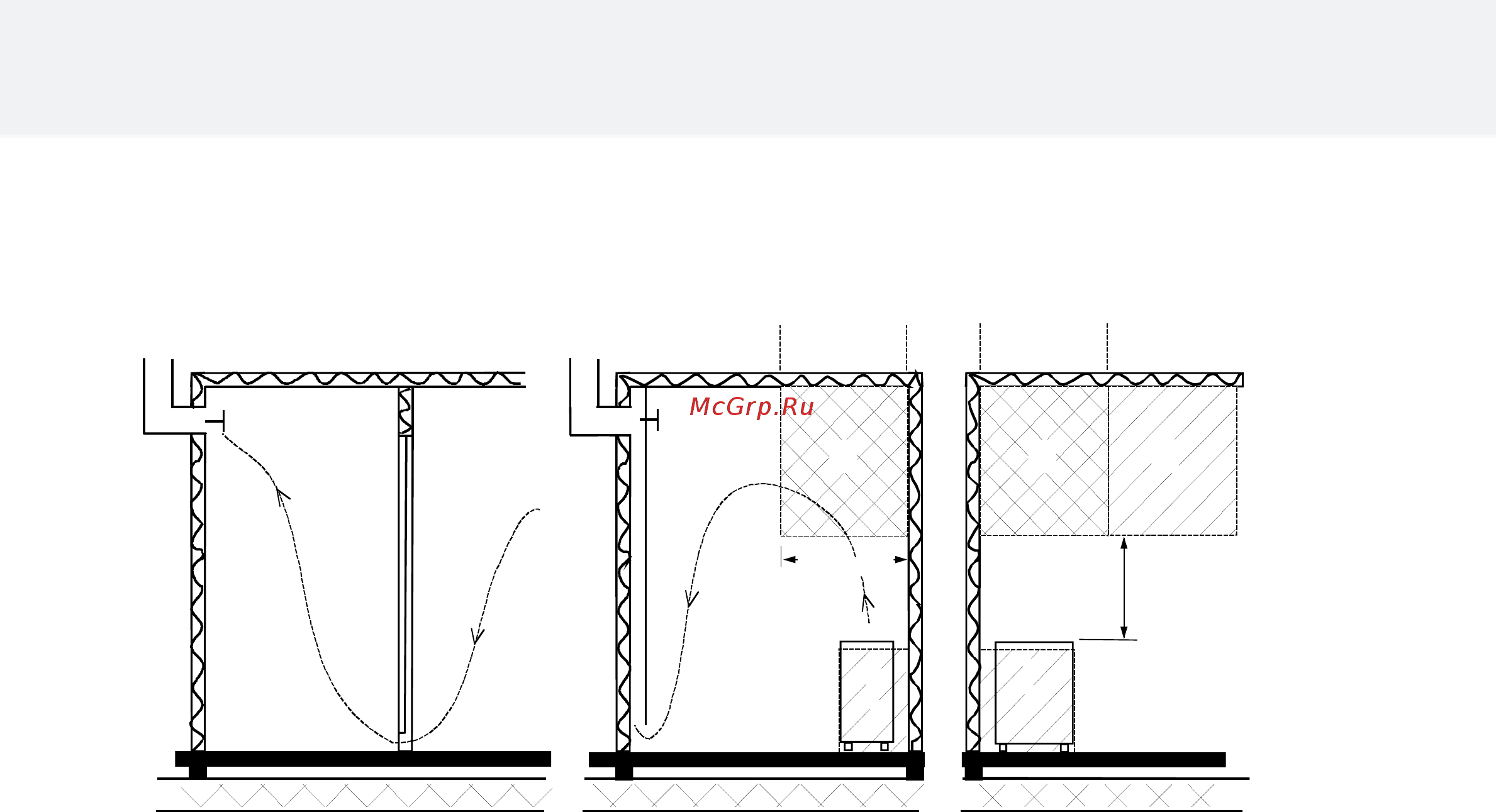

РЕКОМЕНДАЦИИ ПО ВЕНТИЛЯЦИИ ПОМЕЩЕНИЯ САУНЫ
1. Помещение сауны 3. Электрокаменка 5. Воздухоотводящая труба или короб
2. Душевая 4. Выпускной клапан 6. Дверь в помещение сауны
7. Здесь можно установить вентиляционный клапан, который можно закрывать во время нагрева сауны и ее
использования.
Приточный вентилятор можно расположить в зоне A. Убедитесь, что приток свежего воздуха не будет влиять на
работу датчика температуры электрокаменки у потолка (т.е. не охлаждает его).
Если в сауне используется естественная вентиляция, поток свежего воздуха должен поступать в зону В. В этом
случае выпускной клапан должен быть установлен, минимум, на 1 м выше, чем впускной клапан.
НЕ УСТАНАВЛИВАЙТЕ ВПУСКНОЙ КЛАПАН ВНУТРИ ЗОНЫ С, ЕСЛИ В ЭТОЙ ЗОНЕ УСТАНОВЛЕН ДАТЧИК
ТЕМПЕРАТУРЫ ЭЛЕКТРОКАМЕНКИ.
Инструкция по эксплуатации и монтажу MAGMA и SKLA
4
5
5
4
4
2
1
1
1
A
7
A
min
500 mm
6
3
B
3
B
C
C
C
C A
1000 mm
