2.8. Безопасные расстояния электрокаменки
Табл 1 Безопасные расстояния электрокаменки
Угловая и настенная установка: Термостат OLET 19 должен быть установлен В Побочное линии к печи до потолка.
наружу от линии. См. фото.
Установка по центру:
Замечание! Если электрокаменка устанавливается дальше 60 мм от стены, то установка считается по центру.
Датчик температуры должен быть установлен согласно инструкции. Нагреватель необходимо присоединять к полкам
или аналогичной конструкции при помощи настенной опоры.

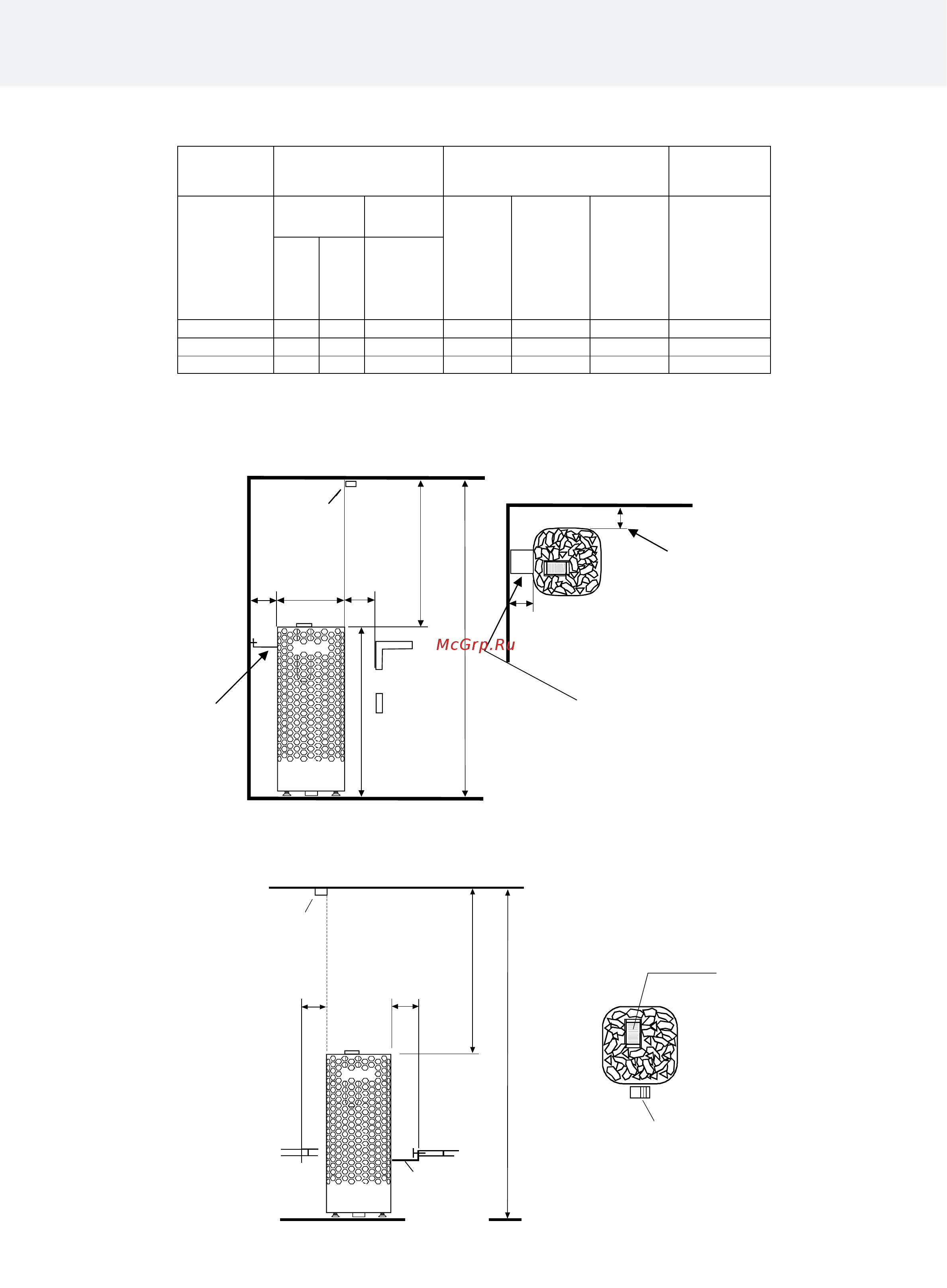

Рис 2 Безопасные расстояния электрокаменки
Мощность Сауна Безопасные расстояния,
минимум:
Количество
камней
кВт
Объем Высота
С боков
A
мм
Спереди
D
мм
До
потолка
мм прибл. кг.
мин.
м³
Мак.
м³
мин. мм
6,8 5 9 1900 60 60 870 100
9,0 8 13 1900 60 60 870 100
10,5 9 15 1900 60 60 870 100
Инструкция по эксплуатации и монтажу Himalaya DE
7
OLET 28
A 330 D
1030
870
1900
H
60
A
helo
helo
OLET 28
F
870
A A
H
1900
OLET 28
mm
водяного
резервуара
Настенная опора,
с помощью которой
нагреватель крепится
к стене или к полкам
Настенная опора,
с помощью которой
нагреватель крепится
к стене или к полкам
Настенная
опора,
с помощью
которой
нагревател
ь крепится
к стене или
к полкам
OLET 19
OLET 19
OLET 19
ВНИМАНИЕ! абсолютная мера
