Helo PIKKUTONTTU 90 DE [8/12] Max 750

min 10

460

135 от угла

OLET 19

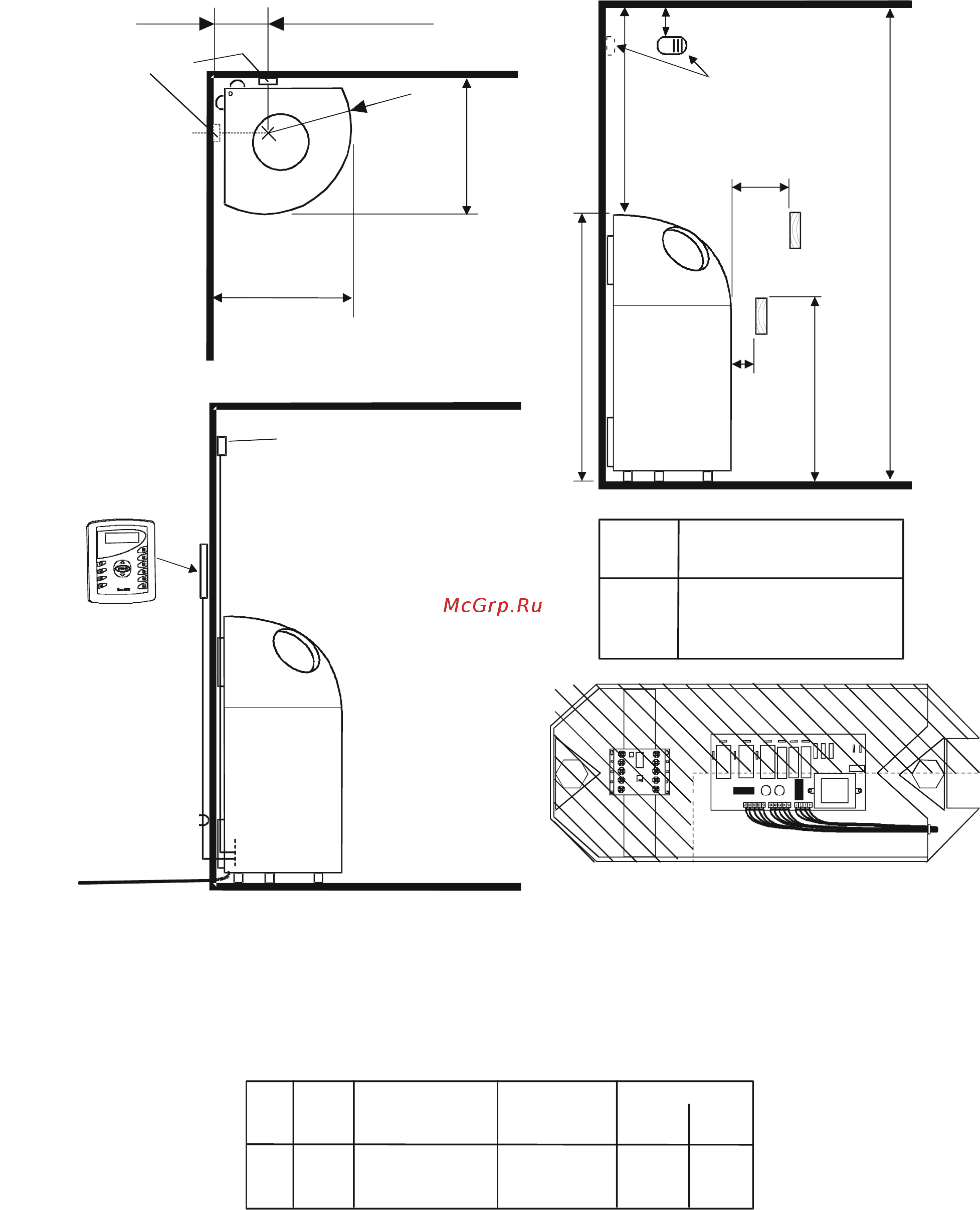

Подключение каменки к электросети

Мощ. Предох. Кабель подкл.печи Фиксированная Парная

H07RN-F установка объем высота

kW A mm

4,5

3 x 10 5 x 1,5 5 x 1,5 3 - 6 1900

6,5 3 x 10 5 x 1,5 5 x 1,5 5 - 10 1900

9,0 3 x 16 5 x 1,5 5 x 2,5 9 - 14 1900

Печь Мин.установ.расст.

kw A mm

4,5 40

6,5 150

9,0 150

= этот размер обязателен

1601-12

400V

OLET 19

24VDC

атчик и кабели блока управления

не должны заходить в заштрихованную

область с напряжение 400V

Внутри парной

кабель

монтируется на

высоте не более

0,5м от пола

Таблица 1

Рис. 3

Таблица 2
